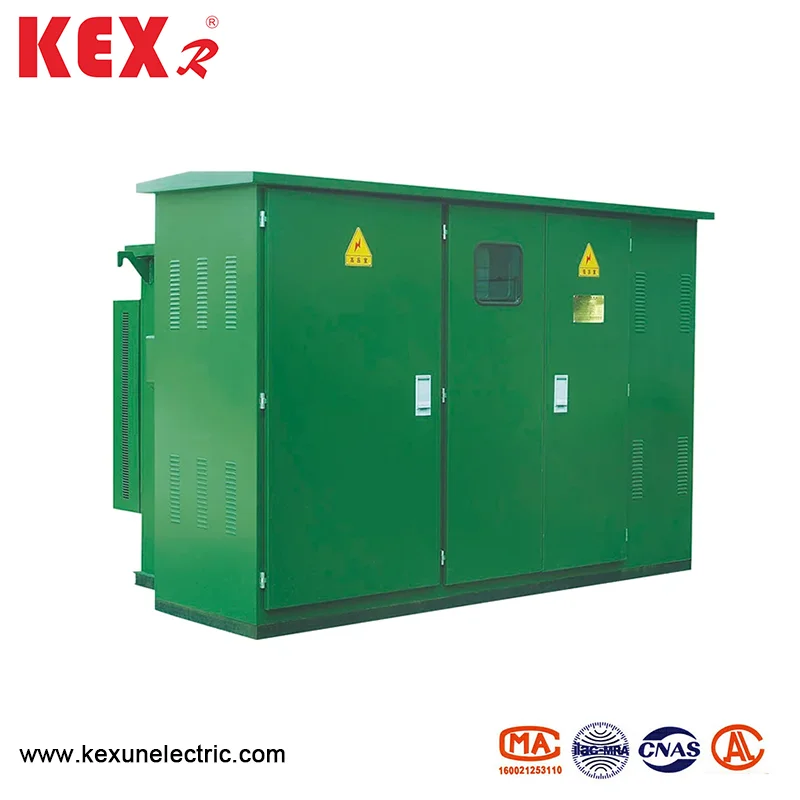

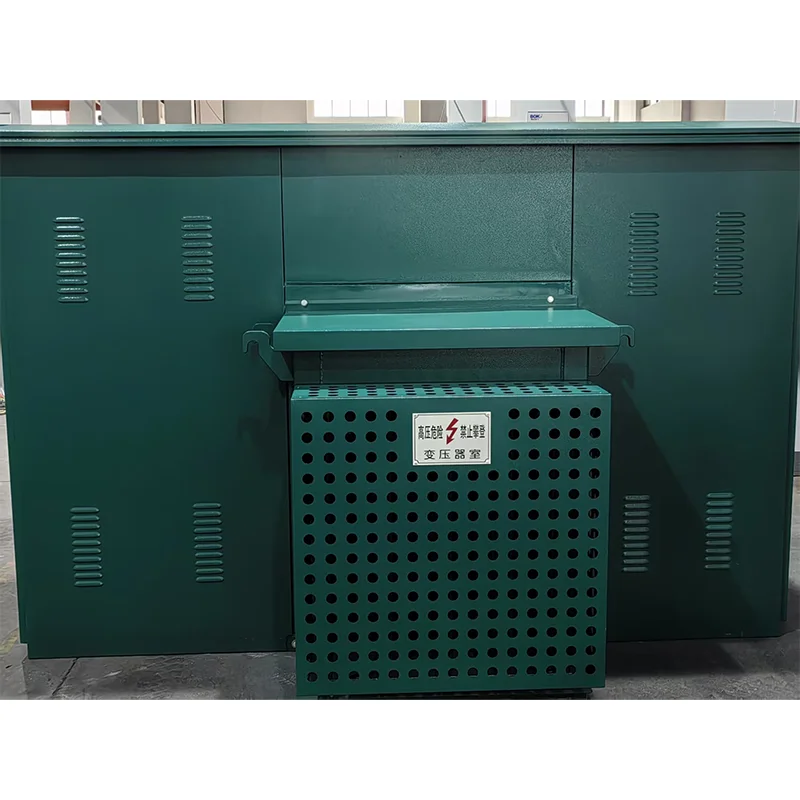

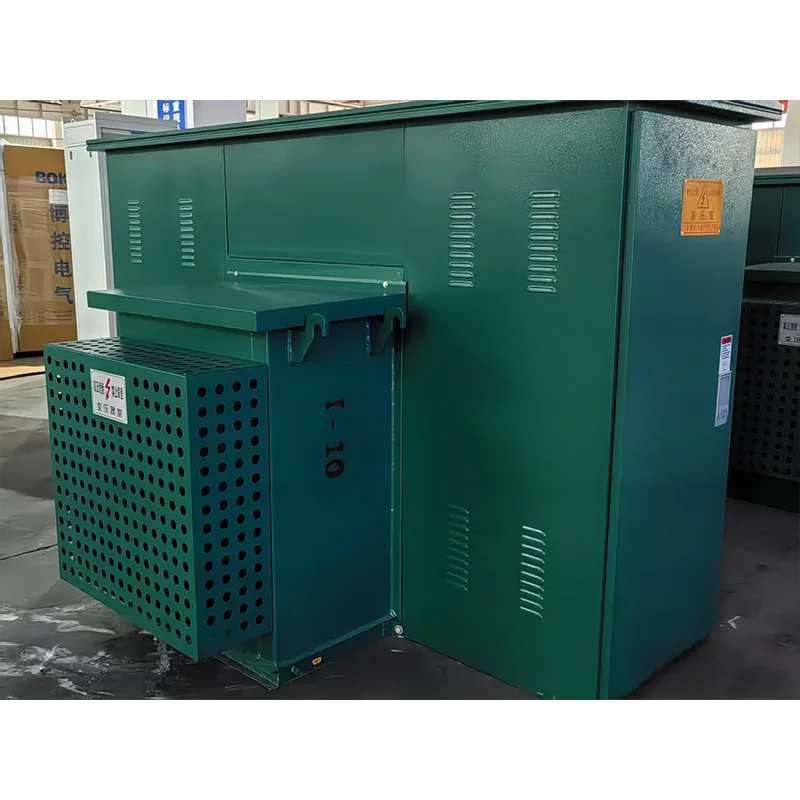

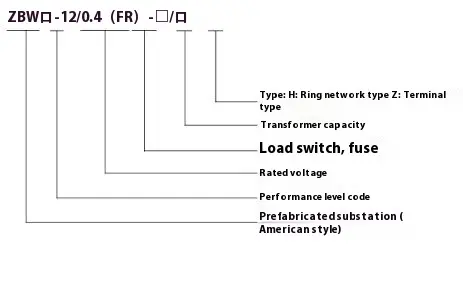

Пре-инсталирани ормар за америчку кутију

● Предности производа

1. Унапред инсталирани амерички ормар у кутији има компактну и стандардну структуру, малу површину, далеко мање од европског типа са истим капацитетом.

2 Запечаћена, изолована структура, снажна сигурност.

3. Унапред инсталирана америчка кутија Обим у типу доноси трансформаторе са ниским губитком, ниским буком, ниским порастом температуре, снажним капацитетом преоптерећења, отпорност на краткотрајлу и снажан отпор утицаја осигурава високе перформансе производа.

4. Прихватите различита решења за испуњавање прилагођених потреба купаца и бавите се различитим сценаријима употребе.

● Структура ормара

◆ Општи распоред

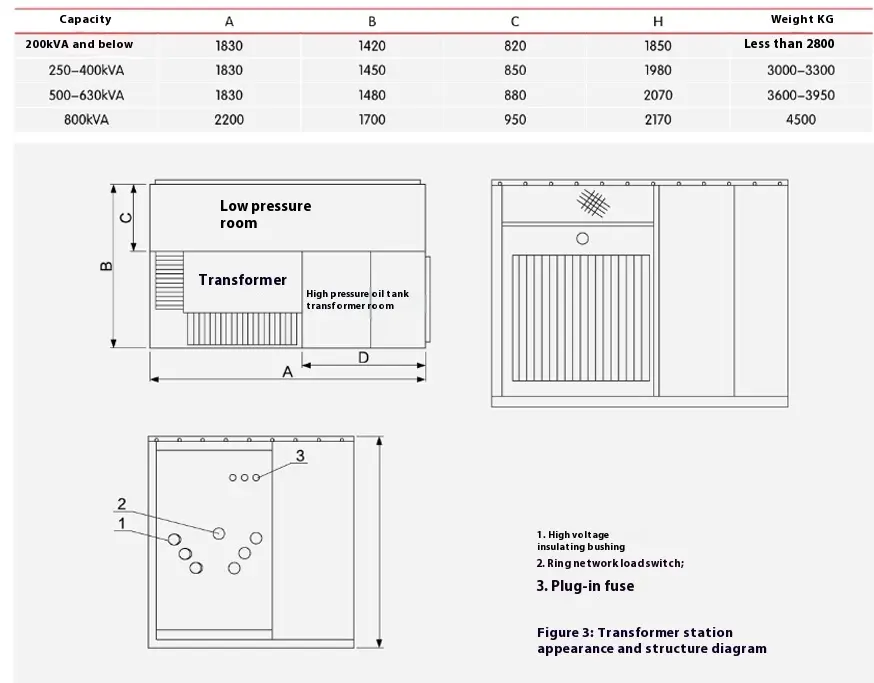

Изглед и структура 10кВ унапред инсталираног ормара америчке кутије приказана су на сликама 2 и 3. Резервоар на уљем је подељен у два дела, горњи део је резервоар за уље под високим притиском, а доњи резервоар за трансформаторски нафту. Два дела су само електрично повезана и уље је блокирано. Схематски дијаграм приказан је на слици 1, у којој су "И" и "И" линије петље мреже, "ЛЛ" гране су трансформаторске филијале, а "В" је нисконапонски излаз. Кабинет се може користити и у систему напајања и терминалне мреже и терминал, а конверзија је веома згодна. ФЕЕД ЛИНЕ и "ЛД" БРАНЦХ је пребачен прекидачем оптерећења мреже прстена. Истовремено, долазни терминал високонапонске стране трансформатора опремљен је сигурносним осигурачима за заштиту од сигурносних копија и прикључиво осигурачи како би заштитили грешку и преоптерећење кратког круга и прекомерне заштите гране. Истовремено се такође могу инсталирати и уређаји за приказивање високог напона и гушевина. Крај трансформатора ниског напона је резултат након проласка кроз метар и прекидач ниског напона.

◆ Трансформер

Унапред инсталирани амерички кабинет у типу је усвојио је три-фазни трансформатор у нафту са малим губицима, а ниски пораст температуре и ниска бука је усвојена. Потпуно запечаћена структура ефикасно изолира загађење ваздуха и разградња изолације изазване влагом. Валовити лист резервоара за нафту има функције расипавања и хлађења топлоте и ефикасно смањује унутрашњи притисак.

◆ Прекидач за теретни терет са два станице

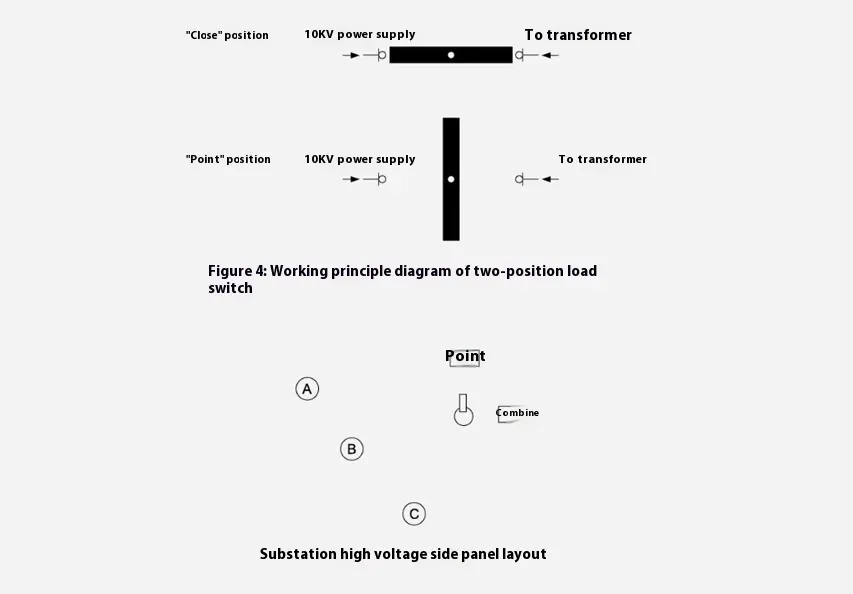

Његов структурални дијаграм приказан је на слици 4, у којој је "И" повезан са долазним терминалом високог напона. Током рада, корисник убацује посебну оперативну ручицу у ротирајућу осовину прекидача оптерећења и ротира од 90 степени у супротном смеру супротном од у смеру оптерећења, а прекидач оптерећења се претвара у положај "искључено". Прекидач за оптерећење терминала само искључује филијалу трансформатора у режиму напајања терминала или радови приликом замене прикључног осигурача језгре, тако да терминална негативна прекидач оптерећења само има само два положаја искључених и укључених и оперативне снаге је такође мала и на малу величину. Да би се смањило загађење нафте у резервоару за нафту, предлаже се да корисник искључи прекидач са ниским напоном пре него што управља прекидачем оптерећења да бисте смањили притисак на оптерећењу притиска.

◆ Заштитни осигурач

Заштитни осигурач унапред инсталираног ормара у типу америчке кутије повезано је у серији са додатним осигурачем у филијалу трансформатор (види Р1 и Р2 на слици 2) да би се формирала осигурач за заштиту са пуним дометом. Само пуше када је у кабинету краткорочно кривична кривица, тако да је вероватноћа да је дува вода врло ниска. Инсталиран је у горње резервоар за уље, а резервоар за нафту треба отворити ако се то ажурира.

◆ Уметните осигурач унесите типу

Њено језгро топљења има двоструку осетљивост (температура и струја), односно то се топи када страна оптерећења не успе (преоптерећење или прекомерна температура). Осигурач за заштиту од укључивања и сигурносне копије се користе у серији, што може заштитити целини опсег од мале струје (неколико пута у великом тренутку (неколико десетина килограма), а максимална церка је 50КА.

Напомена:

1. Све наведене у табели су рејтинги осигурача. Осигурач за заштиту од резервне копије је удубљен само када постоји грешка у кратком кругу унутар унапред инсталираног ормара америчке кутије.

2. Изабрани трансформатор је погодан само за начин везе ДИН11.

3. Када одаберете уметнутог осигурача, требало би да се сматра да је 3-4 пута у потпуности струја трансформатора да се топи у року од 300 година, а истовремено би требало да буде увјерен да се 12 пута користила струја пуног капацитета трансформатора не би требало да се топи када се користи 0,1.

4. Према ИЕЦ стандардима, осигурач може радити у политичком опсегу од -25 ℃ ~ + 40 ℃. Када је температура нафте већа од + 40 ℃, називна струја осигурача треба смањити за 1% за сваких 1 ℃ повећање.

◆ Тип лакта и "Т" типа кабловска глава

Високо напонски долазне и одлазне линије од 12кВ-а унапред инсталиране америчке кутије у типу кабине доноси каблове долазне и одлазне линије, а високонапонски напајање се води из резервоара за нафту епоксидним изолационим рукавима. Да би се олакшало тест теста фабрике и корисника за прихватање корисника, сами изолациони рукави имају могућност да издрже фреквенцију снаге од 10кВ-а из средњег напона и муње имполса. Пре инсталирања главе каблова, потребно је знати да ли корисник захтева хапшење муње. Ако је потребно, један сет изолационих рукава на долазним и одлазним линијама петље усваја двоструки тип, а други сет усваја врсту појединачног пролаза.

Изаберите каблу у облику у облику т-у облику каблова, очистите њене унутрашње и спољне површине и површину изолационог чахура са безводним етанолом, нанесите мало 7501 вакуумски силиконски маст на површини на рукаву и инсталирајте га према посебном инсталационом спецификацијама. На другом крају двоструког изолационог рукава, инсталирајте посебан потпуно запечаћени одводник цинковског оксида на исти начин. Погледајте упутства за уградњу главе каблова.

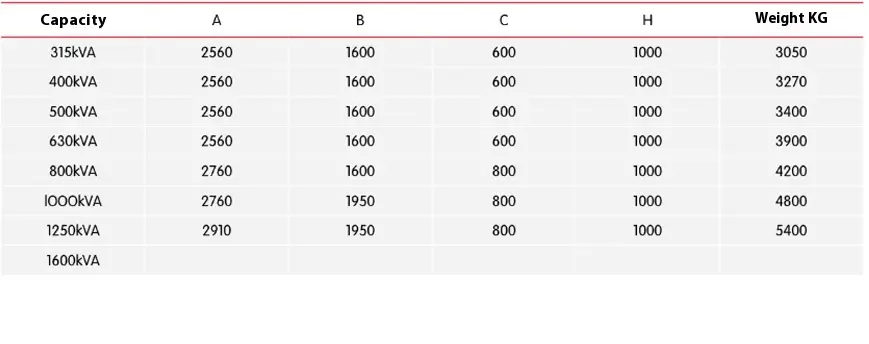

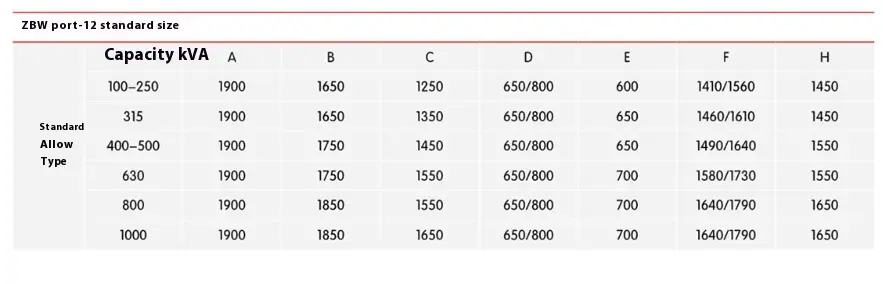

● Димензије унапред инсталираног ормара америчке кутије
