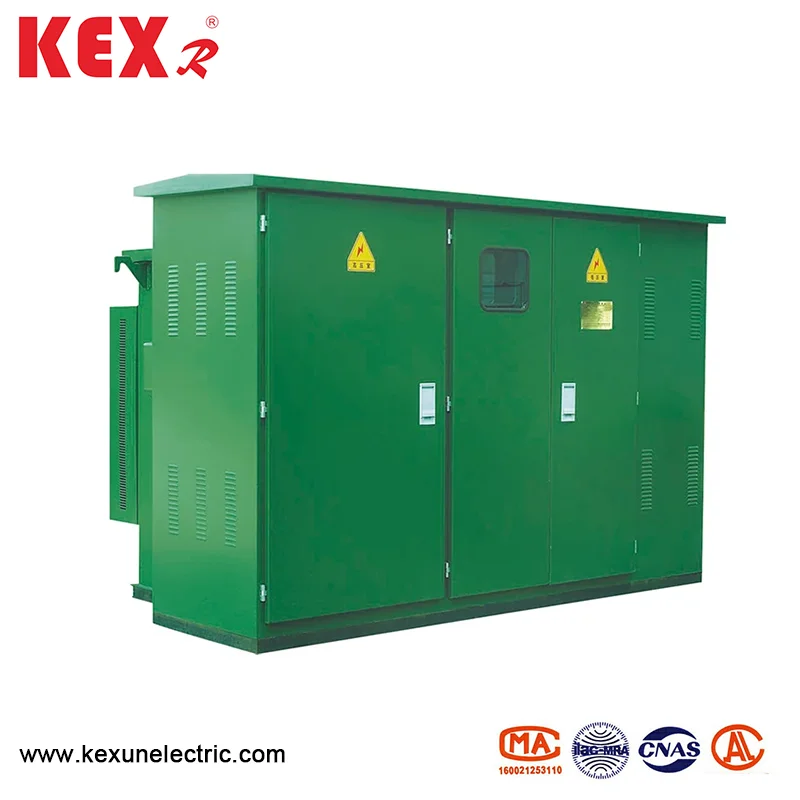

Унапред инсталирана подстаница америчке кутије

● Карактеристике структуре производа

◆ Пре-инсталирана америчка подложна подграђачка подложна америчка кутија има компактну структуру и малу количину, која је само око 1/3 ~ 15 од домаћег европског трансформатора са истим капацитетом, на тај начин смањујући простор подне.

◆ Подстаница усвоји у потпуну запечаћену и потпуно изоловану структуру, без изолационе удаљености и поуздано штити личну сигурност.

◆ Ожичење високог напона може се користити за оба мреза и терминала, са флексибилним режимом напајања и великом поузданошћу.

◆ Одлично перформансе трансформатора: низак губитак, ниска бука и ниски пораст температуре; Јаки капацитет преоптерећења, отпорност на кратки круг и отпорност на ударце.

◆ Покрените све врсте потреба за храњењем ниског напона, који се могу одабрати према шеми или дизајнирати сами.

● Табела техничке параметре

● Фусе

Високонапонска страна унапред инсталиране подстанетке америчке кутије која је обезбеђена са потпуном рангом за заштиту серије серије за заштиту сигурносног копија ФУСЕ и утикача осигурача, што је у принципу једноставно, економично и поуздано; Осигурач за заштиту од резервне копије је нафтно уроњено окружење високог напона са великим капацитетом. Тек када трансформатор не успе интерно, утикач је опремљен двоструким осетљивим осигурачем, што може пружити двоструку заштиту струје и температуре. Након што се дуал-осетљив осигурач буде удубљен, језгро осигурача се може лако заменити на лицу места.

● Структура и секвенца рада

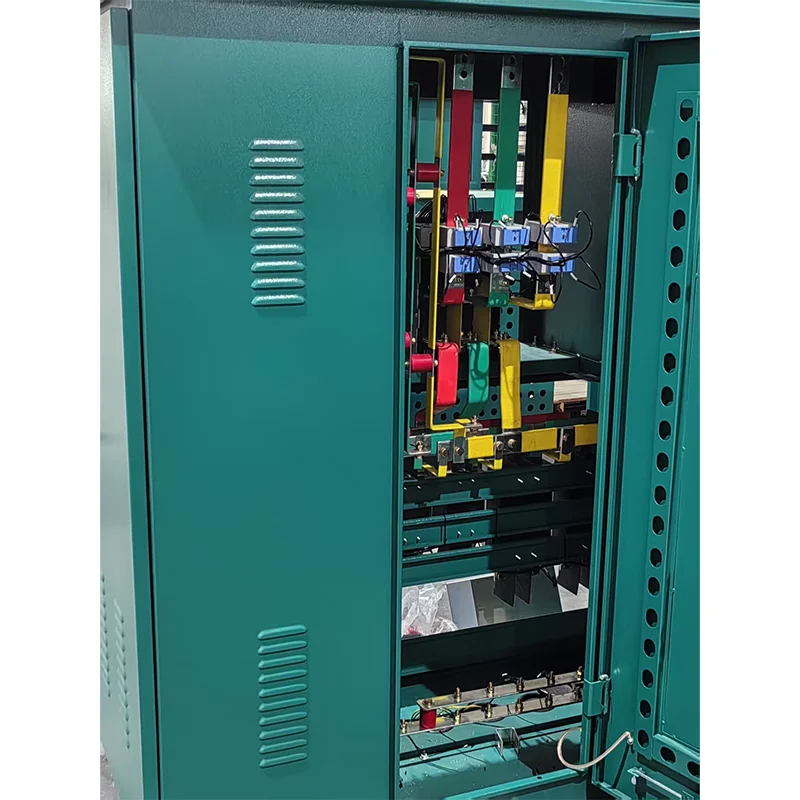

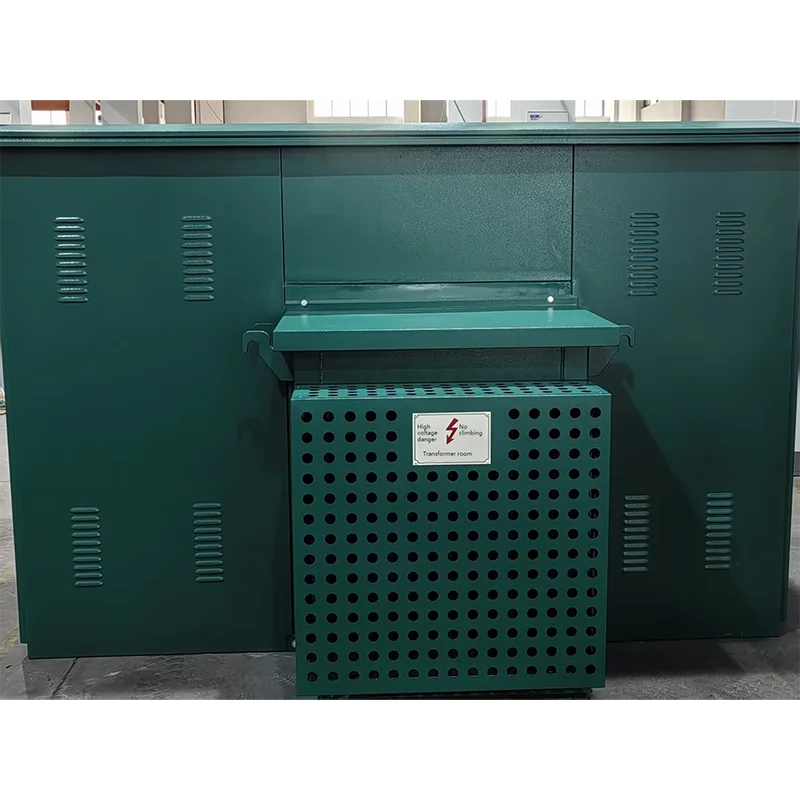

1. изглед

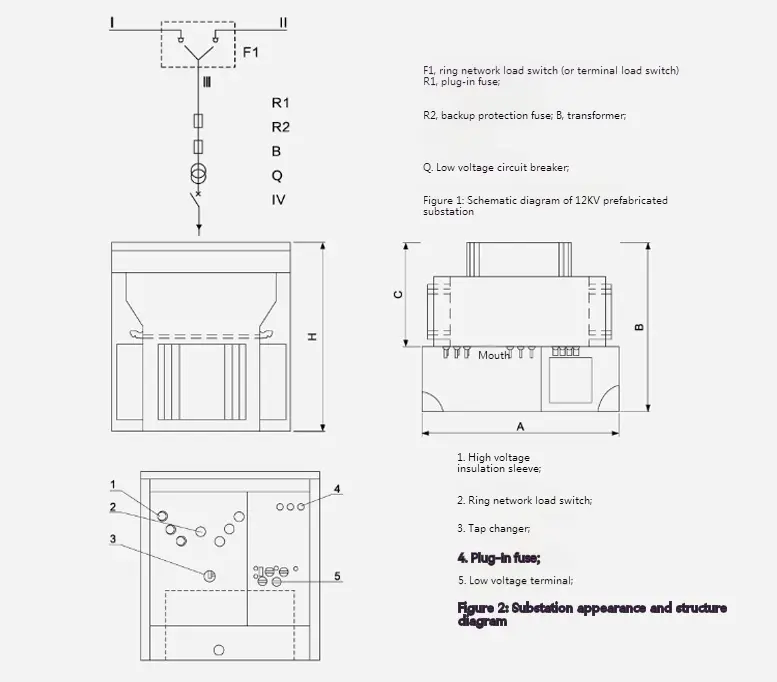

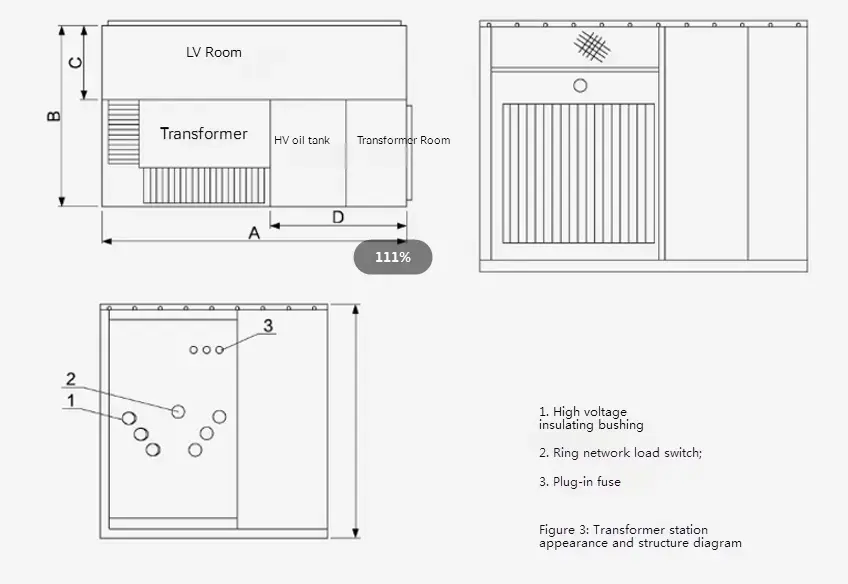

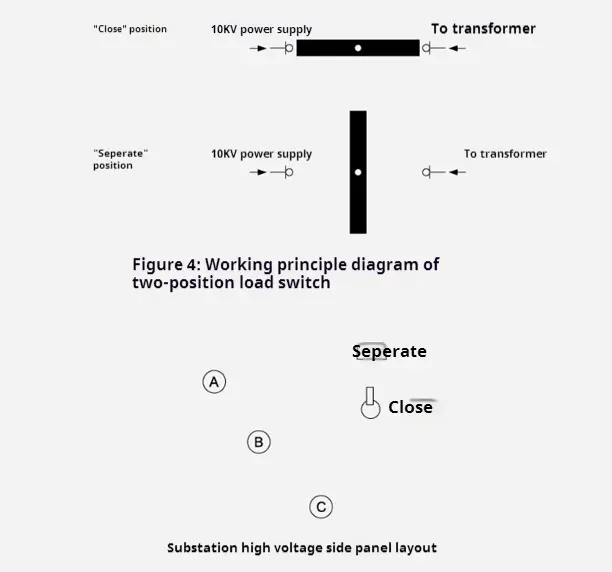

За облик и структуру од 10кВ ЗБВ-12 унапред инсталиране подложне подлоге америчке кутије, погледајте слику 2 и Слика 3. Резервоар за уље је подељен на два дела: горњи део је резервоар високог напона и доњи део резервоара за трансформаторски нафту. Два дела су само електрично повезана, али уље је блокирано. Схематски дијаграм приказан је на слици 1, у којој су "И" и "И" линије петље мреже, "ЛЛ" гране су трансформаторске филијале, а "В" је нисконапонски излаз. Подстаница се може користити у и прстенасти мрежни систем напајања и терминалном систему, а конверзија је веома згодна. ФЕЕД ЛИНЕ и "ЛД" БРАНЦХ је пребачен прекидачем оптерећења мреже прстена. Истовремено, долазни терминал високоположне стране трансформатора опремљен је сигурносним осигурачима за заштиту од сигурносних копија и прикључив осигурачи како би заштитили квар кратког споја и преоптерећења и преоптерећености и преоптерећености. Истовремено се такође могу инсталирати и уређаји за приказивање високог напона и гушевина. Крај трансформатора ниског напона је резултат након проласка кроз метар и прекидач ниског напона.

Димензије и тежина

2. Трансформатор

КЕКСР унапред инсталирана подстаница америчке кутије Усвојити нове С9 и С11 серије Трофазни нафтни трансформатори имају предности ниског губитка без оптерећења, ниске температуре, ниске температуре и ниске висине и ниске висине. Губитак без оптерећења и губитак оптерећења трансформатора су нижи од оригиналног С9 трансформатора, који је тренутно достигао домаћи напредни ниво. Трансформатор је потпуно затворена структура, која ефикасно изолира загађење ваздуха и разградња изолације изазване влагом. Аир јастук од 40-90 мм је остављен на врху резервоара за нафту, што може да репродукује улогу расипавања топлоте и хлађење заједно са валовитом расколске границе на уље и може ефикасно смањити унутрашњи притисак.

Димензије и тежина

3. Израда сигурносне копије заштите

Повезана је у серији са додатним осигурачем у грани трансформатора (види Р1 и Р2 на слици 2) да би се формирала заштита од пуног домета. Само пуше када је у подстаници кратка кривица, тако да је вероватноћа пухања врло ниска. Инсталиран је у горње резервоар за уље, а резервоар за нафту треба отворити ако се то ажурира.

4. Укључите осигурач

◆ Његов језгро топљења има двоструку осетљивост (температура и струја), односно то се топи када страна оптерећења не успе (преоптерећење или прекомерна температура). Осигурач за заштиту од укључивања и сигурносне копије се користе у серији, што може заштитити целини опсег од мале струје (неколико пута у великом тренутку (неколико десетина килограма), а максимална церка је 50КА.

 Разумно подударање сигурносног копија и укључивања утикача утиче на перформансе целе трафостанице. Погледајте следећу табелу за део смерница за одабир осигурача у 10кВ унапред инсталираним подцентом америчке кутије за референцу. НАПОМЕНА: Није погодан за остале врсте подстаница.

● Опремљеност димензије унапред инсталиране подстанице америчке кутије
