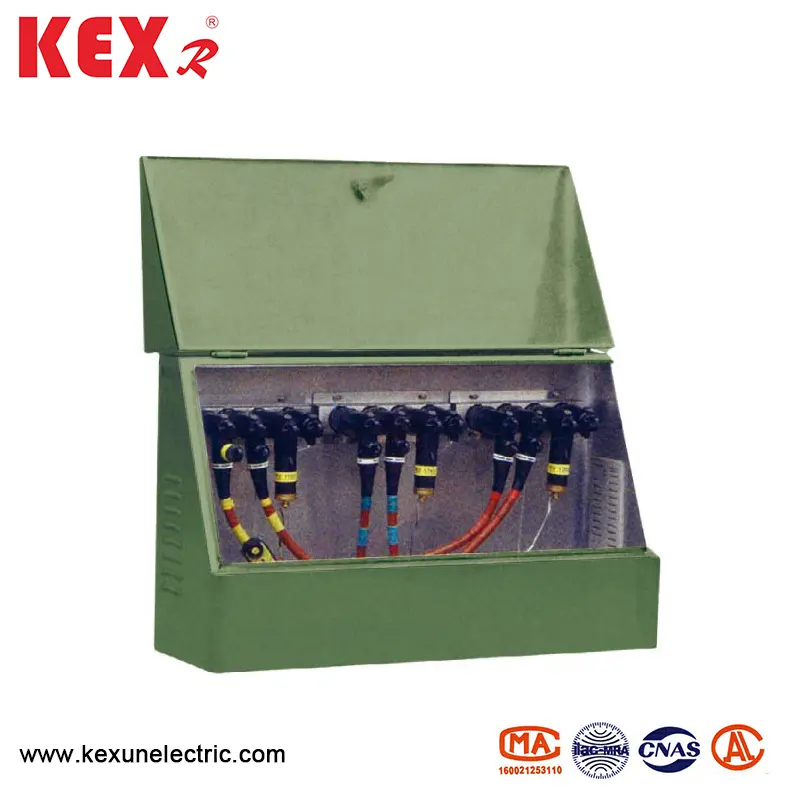

Ознака америчке филијале каблова 25кВ

● Услови коришћења

Америчка филијала са 25кВ кабловским каблом погодна је за употребу под следећим условима.

▶ Температура околине: између -30 и 40 ℃

▶ Брзина ветра: испод 34м / с (мање од 700па)

▶ Влажност ваздуха: дневна просечна влажност мања од 95%; месечна просечна влажност мања од 90%

▶ Отпоран на ударце: Хоризонтално убрзање није више од 0,4 м / с, а вертикално убрзање није више од 0,15 м / с.

 Нагиб места уградње: мање од 3 °

▶ Инсталационо окружење: Околини ваздух ДФВ типа ТИПЕ 25КВ Ознака филијала каблова не треба очигледно загадити корозивним, запаљивим гасом, воденим паром итд. И не постоји насилна вибрација на месту инсталације.

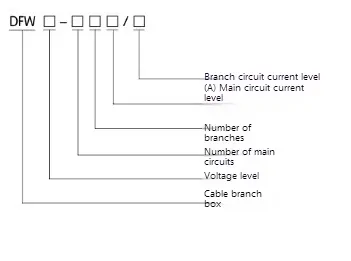

● Модел значи

● Технички параметар

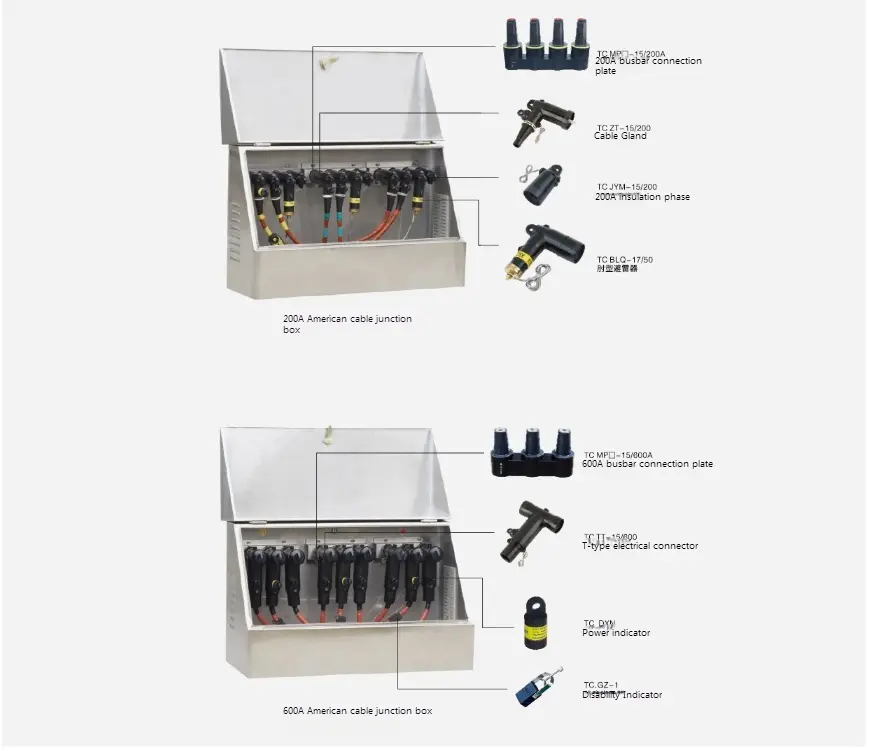

● Пример дијаграма америчке филијале од 25кВ америчког кабловског филијала

Ако се америчка филијала каблова 25кВ не може поставити због ограничења веб локације, може се директно комбиновати кабловским спојевима да би се формирали вишеструким филијалама каблова (аутобуске барове нису потребне, а метода везе је приказана на следећем примеру или на следећи начин. Пример 1 Свака група од четири долазне и одлазне линије (2 × 600а + 2 × 200а) састоји се од два Т-ИИ кабловске конектора, два конектора за лактове и средње конектор. Т-ⅱ конектор кабла 200А је повезан на конектор за лактове кабла (друга страна је повезана са све изолованим оксидом).

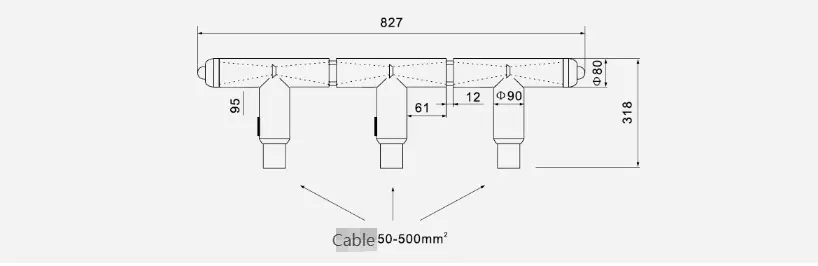

Погледајте слику испод примјера величине:

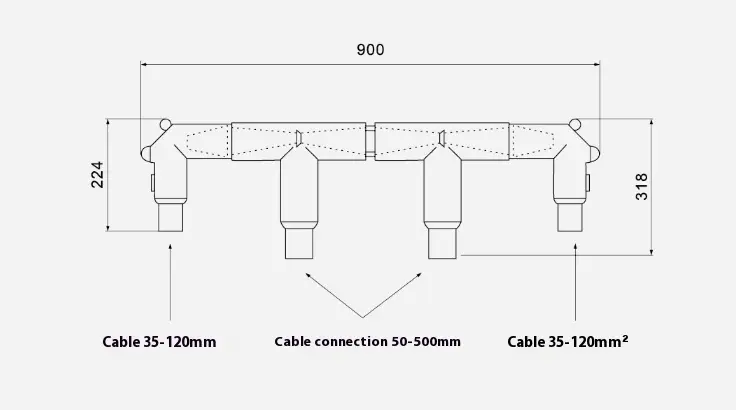

Пример 2 Три приступне линије (3к600А) Свака фаза се састоји од три кабловске конектора у облику слова Т и два средњег повезивања конектора. Погледајте слику испод димензија и примера:

● Пример дијаграма
