Зашто све више купаца бира Ц-ГИС?

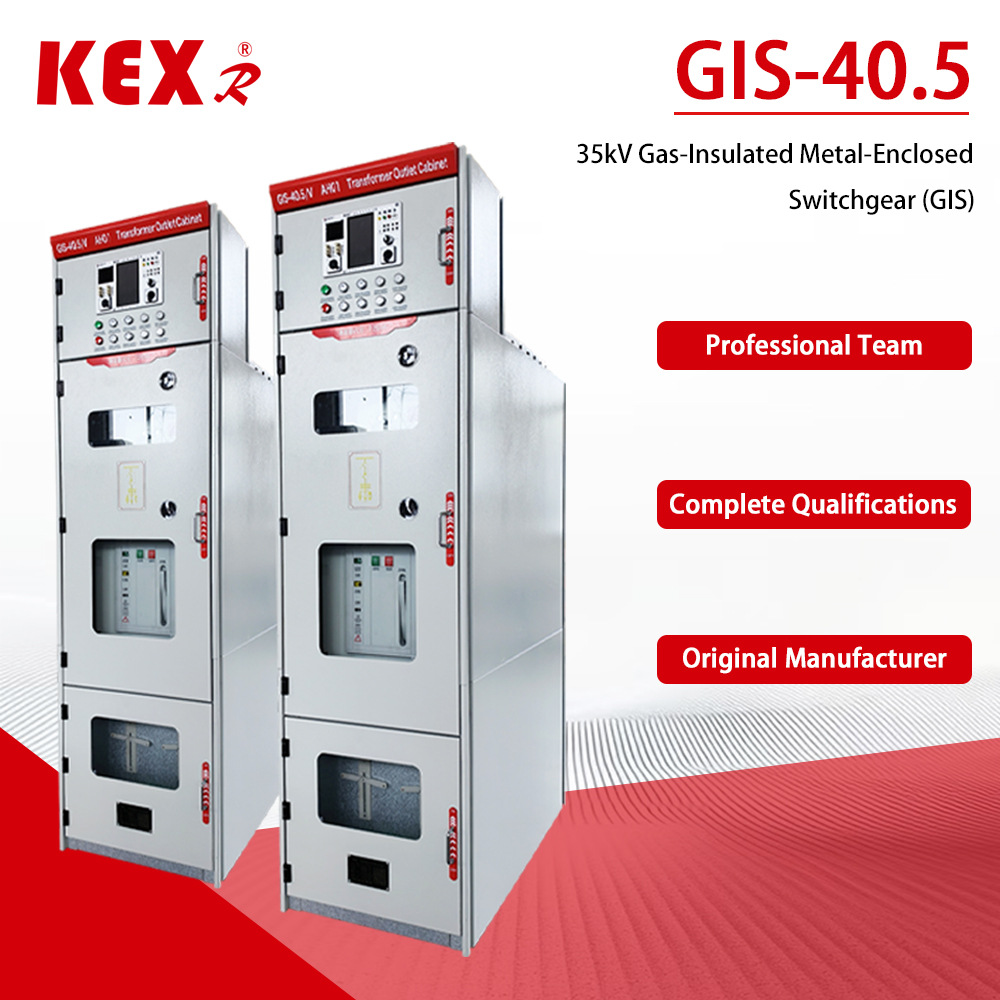

Шта је Ц-ГИС?

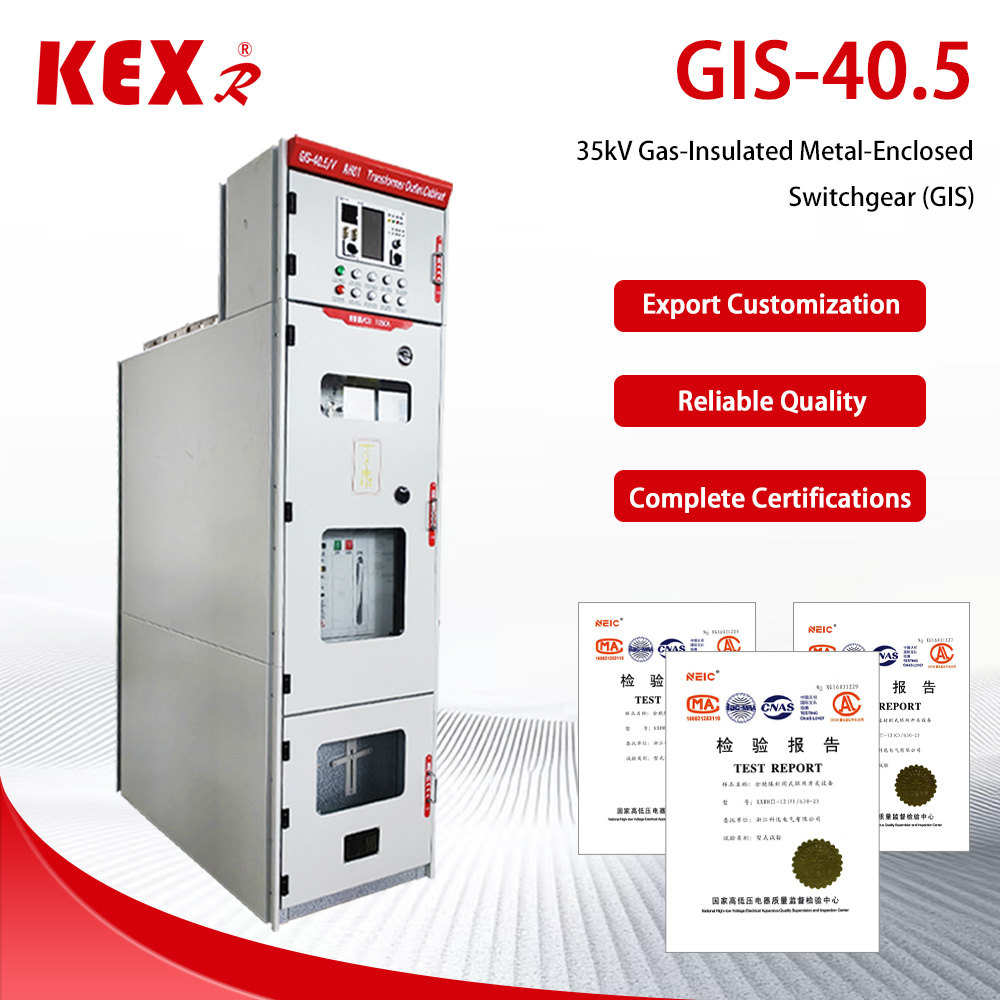

Тхе40,5кВ Ц-ГИС кабинет(уобичајено у системима од 35 кВ) је успешно проширење ГИС технологије на средњенапонско поље. Његов основни концепт дизајна је следећи:

1. Потпуно запечаћена структура: сви делови под високим напоном су запечаћени у затвореној гасној кутији завареној плочама од нерђајућег челика, која је потпуно изолована од спољашње средине.

2.Гасна изолација: гасна кутија је напуњена изолационим гасом да замени ваздух као изолациони медијум. Уобичајени изолациони гасови укључују:

3.СФ (сумпор хексафлуорид): традиционални главни медиј има одличне перформансе изолације, али се суочава са притиском околине због свог високог ефекта стаклене баште.

4. Гас за заштиту животне средине: Да би се испунио циљ „двоструког угљеника“, тржиште је почело да усваја сув ваздух, азот (Н) или нови гас за заштиту животне средине као алтернативе за промовисање зеленог развоја.

5.Вакумски прекидач: Језгро прекидача расклопног уређаја обично усваја вакуумски прекидач како би довршио повезивање и искључивање кола.

6. Модуларни дизајн: производ се састоји од неколико стандардних модула (као што су модул прекидача и модул магистрале), који се могу флексибилно комбиновати на терену и лако проширити.

Основне предности и применљиви сценарији

У поређењу са традиционалним (ваздушно изолованим панелом), 40,5кВ Ц-ГИС има следеће изузетне предности, али такође треба обратити пажњу на високу почетну цену:

1.Компактна структура, штеди простор: пошто су перформансе гасне изолације далеко боље од ваздуха, величина ормана је знатно смањена. У поређењу са АИС-ом исте спецификације, површина коју заузима Ц-ГИС може се смањити за више од 50% или чак 76%, што је посебно погодно за урбане подстанице са малим земљишним ресурсима.

2.Стронг еколошка прилагодљивост, сигурност и поузданост: потпуно затворен дизајн омогућава му да се одупре тешким окружењима као што су велика надморска висина, влажност, слана магла, загађење и кондензација. Делови под напоном нису изложени, а безбедност је висока. Чак и под нултим притиском (цурење гаса), одређени ниво изолације се може одржати.

3. У основи без одржавања, смањујући трошкове рада и одржавања: пошто су основне компоненте изоловане од спољашње средине, на њих у основи не утичу прашина и влага, достижући ниво основног без одржавања.

4. Већа почетна инвестиција: Због употребе софистициранијих материјала и процеса (као што су нерђајући челик, роботско заваривање, детекција цурења хелијума, итд.), почетни трошкови набавке Ц-ГИС-а су обично већи од АИС-а.

Са овим предностима, Ц-ГИС се широко користи у новим станицама за производњу енергије (фотонапонска енергија, енергија ветра), трансформацији градске дистрибутивне мреже, железничком транзиту, високим зградама, индустријским и рударским предузећима, центрима података и подстаницама у тешким окружењима (као што су велика надморска висина, приобална подручја и индустријске зоне високог загађења).

Структурне и дизајнерске карактеристике

Да би се обезбедила безбедност и поузданост опреме у целом животном циклусу (до 30 година или чак дуже),40,5кВ Ц-ГИС има следеће карактеристике у пројектовању конструкција и технологији производње:

1.Заштита високог нивоа: Степен заштите ваздушне кутије генерално достиже ИП67, што може да издржи утицај краткотрајног потапања.

2. Прецизни процес заваривања: кутија за гас је обично направљена од плоче од нерђајућег челика 304 дебљине 3 мм, која се аутоматски ласерски заварује роботима како би се осигурала чврстоћа и непропусност завара.

3. Строго откривање цурења: након производње, детектор цурења хелијум масеног спектрометра високе прецизности ће се користити за детекцију како би се осигурало да је годишња стопа цурења СФ гаса ≤0,1%, а неки врхунски производи могу чак достићи ≤0,01%.

4. Интелигентна интеграција: Нова генерација интелигентног гис ормана има уграђене сензоре као што су температура, делимично пражњење, механичке карактеристике итд., који подржавају праћење стања у реалном времену, даљинско управљање и рано упозорење о квару, и важан је део реализације паметне мреже.
