ГЛАВНА ЈЕДИНА ХЕКСАФЛУОРИДЕ ГЛИНЕ

● Главна апликација

КСГН15-12 ГЛАВНА ГЛАВНА ГЛАВНА ГЛАВНА ГЛАВНА ЈЕДИНИЦА ПРОПИСАНИ ЗА ПОВЕРЕ АЦ 50ХЗ и 12КВ, широко се користи у пројектима индустријских и цивилних каблова и на напајањем за урбане стамбене области, мале секундарне стамбене стамбене просторе, мале секундарне траке, пребацивање и рударско предузеће, тржне центре, тржне центре, аеродроме, подземне и друге мере, тунеле и друга места.

● Услови коришћења

▶ Надморска висина: ≤ 1000 м. (Ако имате посебне захтеве, наведите их приликом наручивања)

▶ Температура околине: -25 ~ 40 ℃

▶ Просечна дневна релативна влажност: ≥95%

▶ Просечна месечна релативна влажност: ≥90%;

▶ Стецк отпорност на ударце: 8 степени

▶ Непостоје се без насилних вибрација, удара, пожара, хемијске корозије и експлозије.

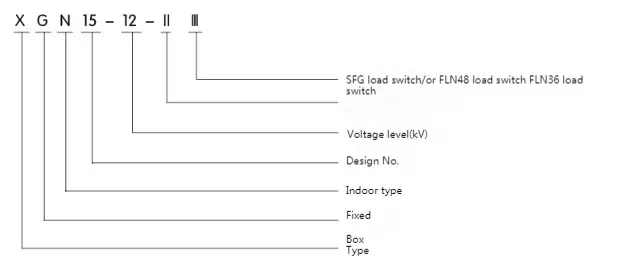

● Модел и значење

● Критеријуми сусрећу се

КСГН15-12 ГЛАВНА ГЛАВНА ГЛАВНА ГЛАВНА ГЛАВНА УПОТРЕБА СЕТИРАЊЕ Сљедећих критеријума:

ИЕЦ298 · ИЕЦ265 · ИЕЦЛ29 · ИЕЦ694 · ИЕЦ420 · ИЕЦ56 · ИЕЦ529 · ИЕЦ932 · ГБ3804 · ГБ3906 · ГБ11022

● Технички параметри и димензија

● Структура и основне компоненте ормара за превртање оптерећења

◆ КСГН15-12 Тип ХЕКСАФЛУОРИДЕ ГЛАВНА Структура главне јединице: Аутобуска сабирнице + опрема за прекидач каблова + радни механизам + механизам за блокирање и собу за управљање нисконапон

◆ прекидач за учитавање

Прекидач за три-станице је уграђен у собу за прелазак. Схелл прекидача оптерећења направљен је од епоксидне смоле и испуњен сумпорном хексафлуоридом (СФ). ) Гас је изолациони медијум, а СФ се може уградити у собу за прелазак у складу са захтевима купца. Мерач густине гаса или метар густине гаса са контактом аларма.

◆ Кабловска соба

Ормар за превртање оптерећења има довољно простора за каблове, која се углавном користи за кабловску везу, тако да се једносечка или тројечна каблови могу повезати једноставним незаконитимним кабловским главама, а истовремено, у исто време, атрактивни прекидач, нижи преклопник за уземљење могу се уградити у довољно простора. Према стандардном дизајну, врата ормара имају прозор за прозор за посматрање и сигурносни уређај за закључавање, а доња плоча кабловске собе опремљена је заптивним поклопцем и стезаљком за кабловску оквиру одговарајуће величине. Доња плоча и оквир улазних врата кабловске собе могу се уклонити да би се олакшала инсталација кабла.

◆ Механизам за мешање, механизам за блокирање и контролна соба са ниским притиском

Соба са ниским напоном са блокадом игра улогу контролне табле истовремено. Комора са ниским напоном опремљена је опружним механизмом са индикатором положаја, механичком блокадом и уређајем и такође се може опремити помоћним контактима, спољашњим завојницама, механизмом за хитне помоћи, капацитивни ливе дисплеј, капацитивни уживо и електрични уређај. Истовремено, простор у комори са ниским напоном такође може бити опремљен контролним кругом, мерним инструментом и заштитним релејима. Широк кабинет од 750 мм има две идентичне коморе са ниским напоном, које се могу опремити више прибора. Читав КСГН15 Ормар за прекидач може се поделити на два дела, горњи део ормара укључује аутобуску собу, прекидач за оптерећење, радни механизам и собу са ниским напоном, која је одвојена од доње кабловске собе. Стога се опрема инсталирана у горњој јединици може сигурно и прикладно ремонтирати и реформисати, а цела горња јединица се може заменити.

◆ аутобуска соба

Аутобуска соба је уређена у горњем делу ормара. У аутобуској соби главни аутобуси су повезани и пролазе кроз цео ред ормара за пребацивање

◆ Основне компоненте ОФГГН15-12 Тип Хекафлуориде Прстенске јединице

▶ ФЛН36 Прекидач је компанија развила и произвела увођењем иностране технологије и према захтевима система домаћег напајања.

▶ Прекидач оптерећења има три државе: затварање, отварање и уземљење. Динамични и статички контакти прекидача оптерећења постављени су у епоксидну шкољку за ливење дие-ливења са ојачаном структуром и СФ. Гас је медијум за гашење лука, а ваздушни притисак је 14 бара. Сваки прекидач оптерећења је запечаћен и без одржавања, а барометар се може одабрати одвојено. Типична метода инсталације прекидача за оптерећење у кабинету звона је поставити челичну партицију између кабловске и аутобуске собе и инсталирати је водоравно. Ова метода инсталације изолира аутобуску собу из кабловске просторије да задовољи најстроже сигурносне захтеве за рад и одржавање. Ако се АРЦ појави унутра, постоји структурална слаба тачка на полеђини прекидача оптерећења, која ће се опрати, а затим ће се опрати вентил за пражњење АРЦ на кабинету и то проток ваздуха притиска ће се водити и превладавање протока ваздуха притиска.

▶ Прекидач оптерећења има два механизма рада: јединствени пролећни радни механизам (К-тип) и двоструки пролећни радни механизам (А-тип), електрични механизам се може додати у горњу две врсте оперативних механизама за реализацију даљинске електричне контроле.
