Подземна подстаница

● Преглед производа

ИБД-12 Пејзажна подземна подземна подземна подземна подземна сугласност у складу са концептом урбаног еколошког дизајна заузима мало подручје и улепшава околину. Погодно је за путеве урбаног саобраћаја, стамбене области, аеродроме, станице, вањски аутопут и друга места и постаће тренд трансформације урбане дистрибутивне мрежне опреме.

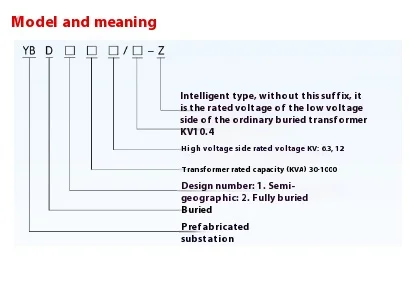

● Модел Објашњење ИБД-12 узивне подземне подземне подземне подземне подземне

У поређењу са традиционалним подстаницама, подземна подпонија има следеће очигледне предности:

▶ Естетика и хармонија животне средине

Обична подстаница за кутије заузима велико подручје које не може да се координира са околним окружењем, а подземна подстаница има малу дистрибутивну кутију, која неће утицати на околно окружење.

▶ Уштеда енергије

Смањење енергије и смањење потрошње постало је консензус целог друштва. Трансформатори преферирани за ибд-12 пејзажну подземну подземну подземну сузбине су ниско-губици трансформатори, као што су серија С11, С13 серије и СБХ15 серија се могу одабрати у складу са потражњом и понудом корисника.

▶ Смањење буке

Бука трансформатора долази из Гвоздене језгре, а висина од тла у заједничком касној трансформатору је обично око 1,2м, што лако утиче на спавање људи. Подземна подземна подземна подземна подземна подземна је уграђена у целини ИБД-12 у целини, а његова бука се може очигледно смањити, што има мало утицаја на становнике.

▶ Креирајте вредност за купце

Подземна подземна подземна подземља може бити потпуно монтажна у Кекуну, са кратким производним циклусом, малим улагањем и брзим ефектом. Подземна трафостаница уграђена на урбане магистралне путеве и аутопутеве је уређај за оглашавање светлосног бок прекидача на терену, а њено позиција за оглашавање лампица ће дуго времена пружити рекламне користи за купце.

▶ Висока аутоматизација

ИБД-12 Пејзажна подземна подземна подземна подземна подземна подземна је пријавити управљачким и нисконапонским прекидачем на контролер кроз свеобухватни уређај за мерење и управљање помоћу ГПРС бежичне мрежне технологије, што увелико олакшава рад и употребу подстанице.

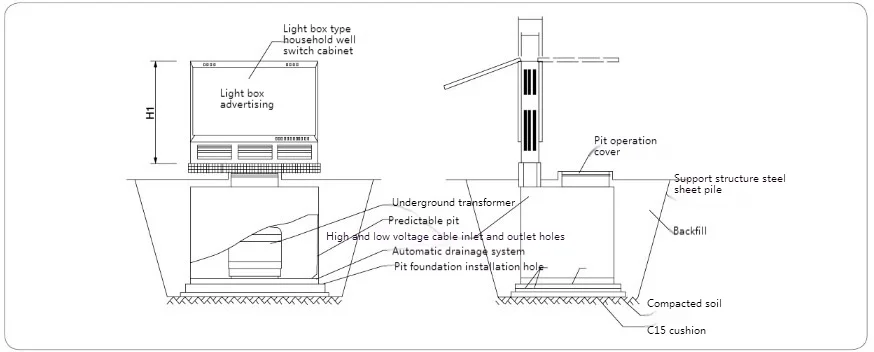

● Дијаграм инсталације ИБД-12 Тип пејзажна подземна подземна подпонија

Напомена:

1. Горе наведене димензије су само за референцу. Молимо погледајте цртеже које произвођач пружа приликом наручивања стварних димензија.

2 Производ се састоји од подземне трансформатора, лагане кутије за спољну прекидач и монтажну јаму. То је комплетан сет опреме унапред састављен у фабрици, а ормар за светлосну кутију је направљен од нерђајућег челика;

3. Монтажна јама је у потпуности запечаћена и водоотпорна, површина горњег поклопца јаме украшена је квадратним подним плочицама, а доња кутија јама је од металне керамике, што је подвргнуто антикорозијском третману у складу са захтевима ГБ / Т19285 "Инспекција ГБ / Т19285" на инспекцији сахрањених челичних цевовода.

4. Горњи поклопац јаме је обезбеђен отворени отвор. Након отварања шахта, подржава и постави се цилиндром. Кроз шахтови се могу приметити подземни трансформаторски радник и радити да уђе у јаму за кабловску безбедносну везу.

5. Предлаже се да би вијци за експлозију требало да буду уграђени у складу са величином темеља. Након што је јама на месту и фиксна, преносни тло према хоризонту, а затим посадите травњаку.

● Дизајн цртежа две типичне шеме

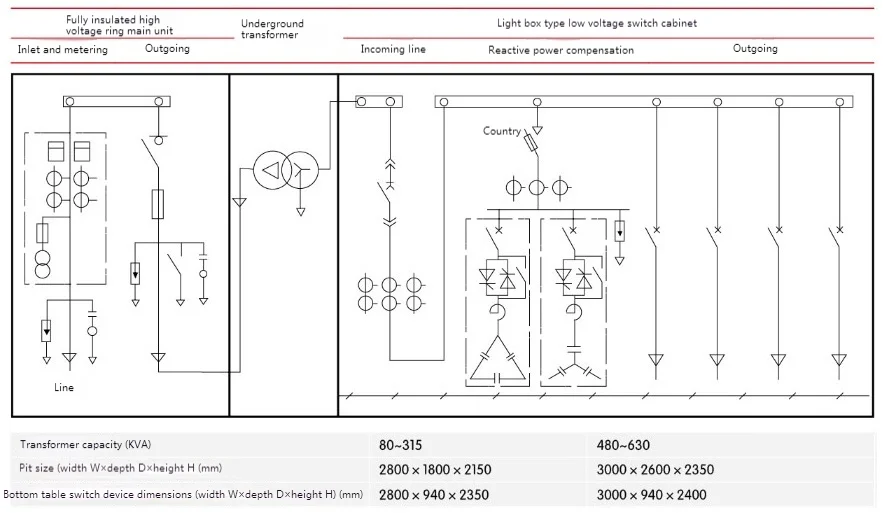

◆ ХВ РИНГ ГЛАВНИ УНИИ + подземни трансформатор + мерење ниског напона:

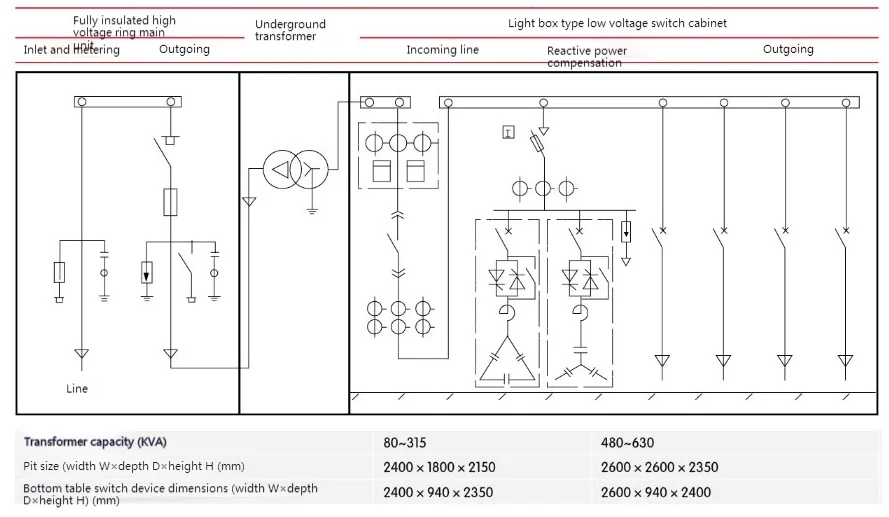

◆ ХВ ГЛИНГ ГЛАВНИ УНИТ + ГРЕЖИ ГРЕАТА + УНДЕРВЕРСКО ТРАНСФОРМЕР + ЛВ ФЕЕДЕР:
