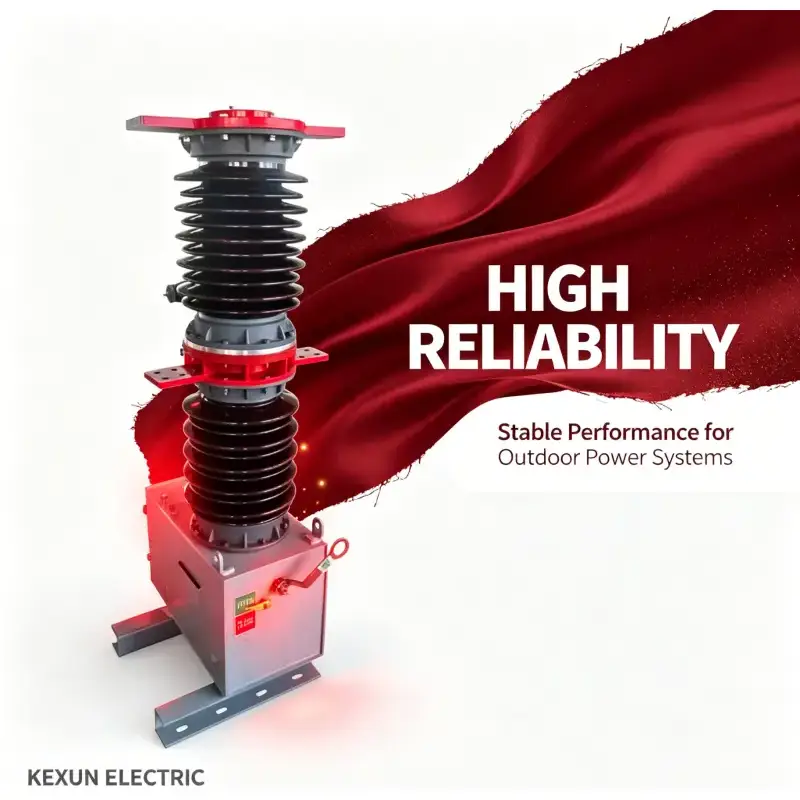

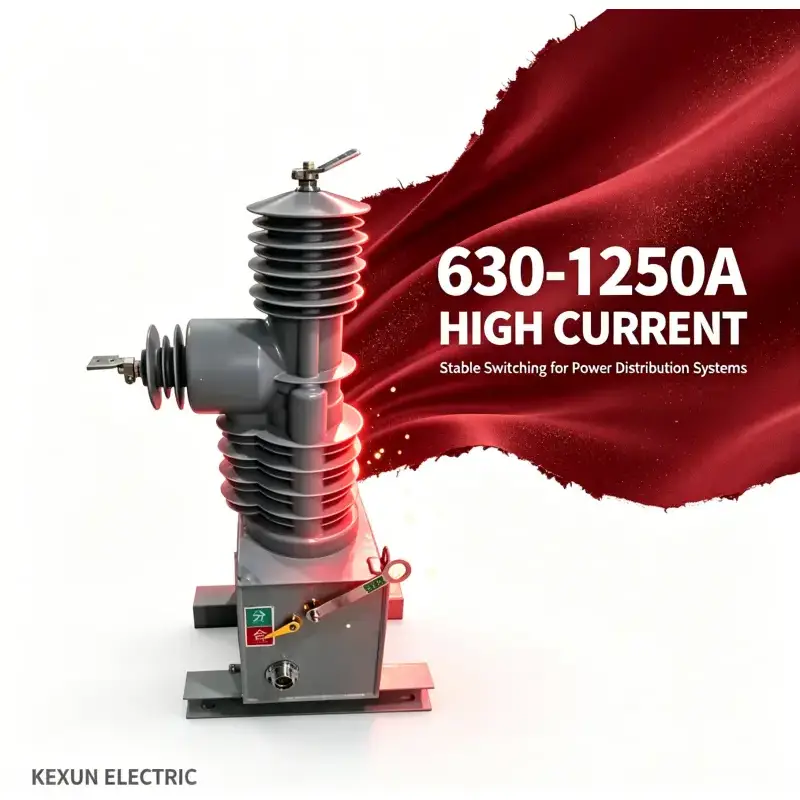

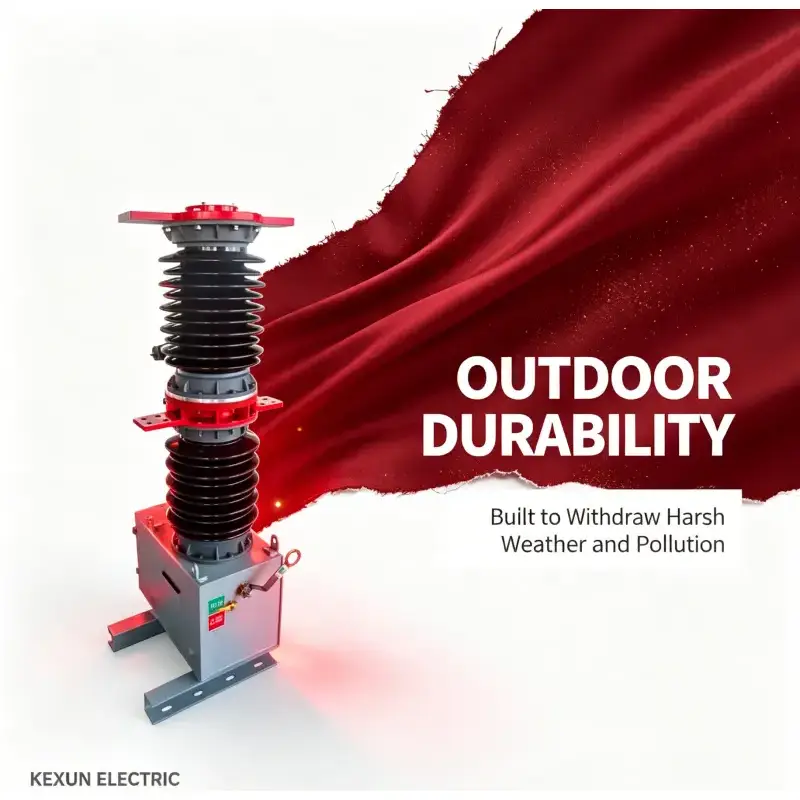

Оутдоор Хв Вцб

Карактеристике производа

Изузетно висока поузданост

Потпуно без одржавања током целог животног века.

Висок механички век и електрични век.

Мала величина, мала тежина и једноставна инсталација

 Са стандардном релејном заштитом и функцијом брзог аутоматског поновног затварања.

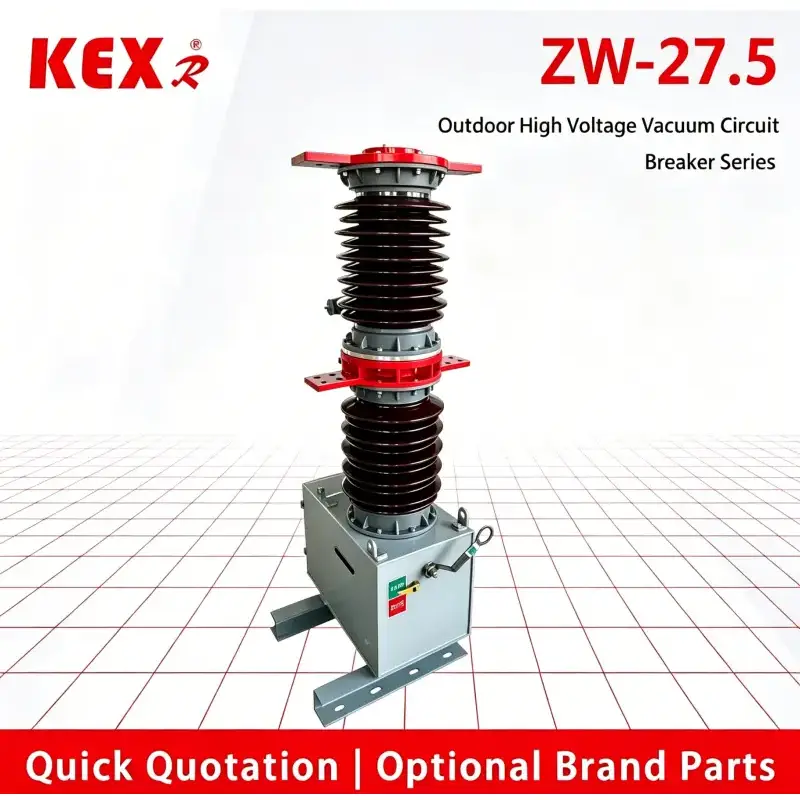

Коришћење услова типа  ЗВ7-27.5   Оутдоор хв вцб

¨ Температура: -30℃～60℃；

¨ Висина: мање од 2000м

¨ Брзина ветра:≤34м/с；

¨ Степен загађења: Ⅳ级；

¨ Температура складиштења: -40℃～85℃.

Главни технички параметар вцб

Главни механички параметар прекидача

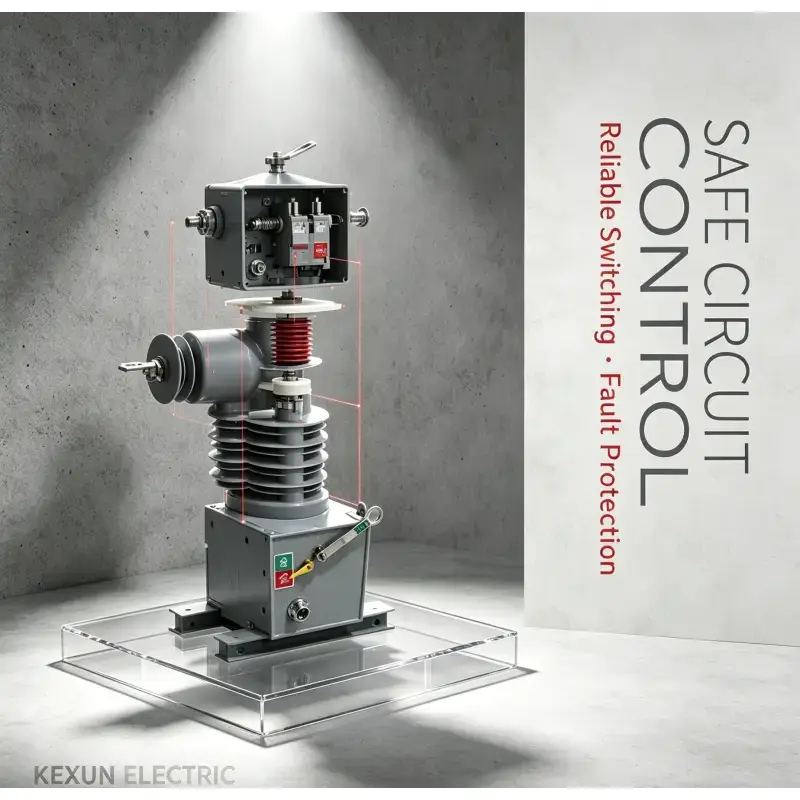

Структура и принцип рада прекидача

ЗВ7-27.5 Спољни хв вцб углавном се састоји од интегрисаног затвореног стуба, струјног трансформатора, опружног механизма за управљање и кутије. Овај тип прекидача је минијатуризован. Истовремено, опремљен је ручним уређајем за отпуштање кочнице у случају нужде. Струјни трансформатор се може изабрати према потребама корисника.

Управљање ЗВ7-27.5 Оутдоор хв вцб довршава интелигентна контролна јединица. Укључивање-искључивање прекидача се може реализовати локално, а може се управљати и даљински преко комуникационог интерфејса. Друге информације о прекидачу се такође могу пренети у контролни центар, а комуникациони канал може бити кабловски, оптичка влакна, ГПРС/ЦДМА, ГСМ, итд. Управљање ЗВ7-27.5 Оутдоор хв вцб довршава интелигентна контролна јединица. Укључивање-искључивање прекидача се може реализовати локално, а може се управљати и даљински преко комуникационог интерфејса. Остале информације о прекидачу се такође могу пренети у контролни центар, а комуникациони канал може бити кабловски, оптичко влакно, ГПРС/ЦДМА, ГСМ итд.

Интелигентна контролна јединица је инсталирана близу прекидача и повезана са прекидачем преко контролног кабла. Напајање интелигентне контролне јединице је подељено на главно напајање и резервно напајање. Главно напајање је АЦ или ДЦ 220В, које се добија високонапонском линијом преко ПТ. Резервно напајање обезбеђује батерија (инсталирана у кутији интелигентне контролне јединице). Када ради нормално, главни извор напајања пуни резервно напајање; Када се изгуби главно напајање, резервно напајање и даље може да заврши контролу прекидача и друге операције у контролној јединици. Резервно напајање (када је потпуно напуњено) може да одржи целу машину у раду не мање од 48 сати.

Радни механизам прекидача је опремљен ручицом за ручно искључивање у нужди за рад у случају нужде када дође до квара управљачког система или напајања.

2.1 Принцип рада и процес прекидача

2.1.1 Принцип гашења лука:

ЗВ37-27.5 Оутдоор хв вцб прихвата вакуумски прекидач, са вакуумом као средством за гашење лука и изолацијом, који има изузетно висок степен вакуума. Када се покретни и статички контакти искључе електричном енергијом под дејством погонског механизма, између контаката ће се створити вакуумски лук. Истовремено, због посебне структуре контаката, у размаку између контаката ће се такође створити одговарајуће уздужно магнетно поље, које ће подстаћи да вакуумски лук остане дифузан и учиниће да лук равномерно распоређен на контактној површини гори, како би се одржао низак напон лука. Када струја природно пређе нулу, преостали јони, електрони и метална пара могу се комбиновати или кондензовати на контактној површини и штиту у року од микросекунде. Пошто се уздужно магнетно поље користи за контролу вакуумског лука, вакуумски прекидач има снажну и стабилну способност да прекине струју.

2.1.2 Складиштење:

Енергија отварања и затварања ЗВ7-27.5 Оутдоор хв вцб се чува у високим перформансама и инсталира се у кутију интелигентне контролне јединице. Приликом отварања и затварања. Обезбеђено главним или резервним напајањем контролне јединице, време пуњења није дуже од 10с, а грешка напона кондензатора је ≤1В.。

2.1.3 Затварање: локално притисните дугме за укључивање на интелигентној контролној јединици или активирајте калем за укључивање оперативног механизма операцијом укључивања даљинским управљачем, тако да гвоздено језгро покреће покретни контакт прекидача да се укључи при наведеној брзини. Када се процени да је прекидач у положају затварања, контролна петља аутоматски искључује напајање завојнице за затварање. У овом тренутку, гвоздено језгро се држи на страни затварања услед дејства трајног магнета. Након што се завојница за затварање искључи, не само да може савладати силу реакције контактне опруге прекидача, већ има и силу самодржања затварања, тако да се прекидач може поуздано држати у положају затварања.

2.1.4 Отварање: локално притисните дугме за искључивање на интелигентној контролној јединици или активирајте калем за искључивање погонског механизма операцијом искључивања даљинским управљачем, како бисте превазишли самоодржавајућу силу трајног магнета на страни затварања и натерали опругу за искључивање да повуче гвоздено језгро да покрене покретни контакт прекидача на одређеној брзини прекидача. Када се процени да је прекидач у отвореном положају, контролна петља аутоматски искључује напајање намотаја за отварање, а у овом тренутку гвоздено језгро се држи на страни отварања због силе повлачења опруге за отварање, тако да се прекидач поуздано држи у положају отварања.

2.1.5 Операција ручног отварања кочнице у случају нужде:

Када је прекидач у затвореном положају, држите дугме за ручно искључивање прекидача са изолационом радном шипком и повуците га надоле, а прекидач се може искључити одређеном брзином, што може осигурати да прекидач може поуздано искључити називну струју оптерећења.
