Урбана дистрибуција

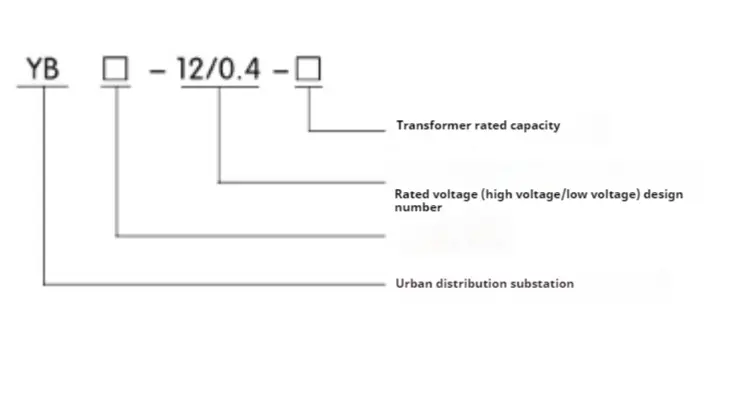

● Модел значи

● Производ Увођење ИБ-12 типа Урбана дистрибуција

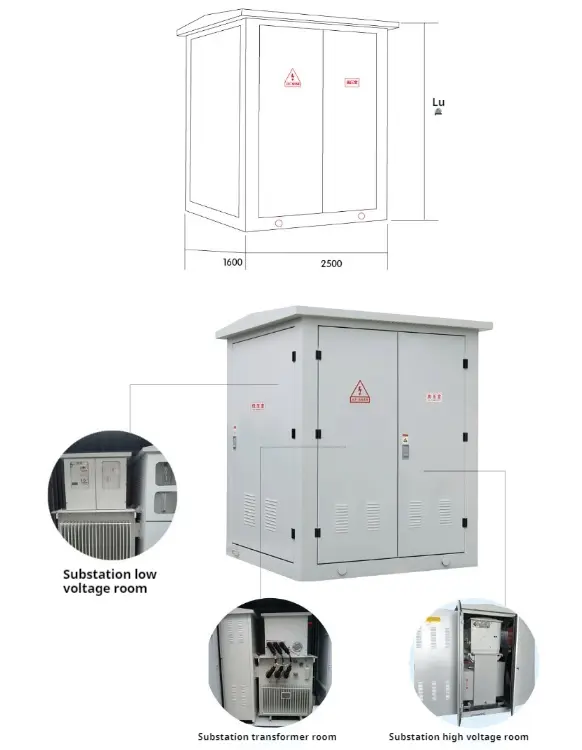

◆ Интегрална структура

Подстаница за дистрибуцију урбане дистрибуције углавном је подељена у три дела: собу са високим напоном, трансформаторска соба и собу са нисконапонским прекидачем, који се може одвојено превозити.

Подстаница усваја јединствени дизајн дисипације топлоте великог циклуса како би се осигурао ниво пораста температуре производа, а одвојено заптивање између соба неће формирати размену топлоте између соба.

Схелл урбане дистрибутивне подстанице израђена је од висококвалитетне плоче од нехрђајућег челика.

Сви делови структуре челичне плоче су прошли специјално лечење против корозије, а структура плоче од нехрђајућег челика има снажну отпорност на корозију и добру механичку чврстоћу.

Тхс подстаница се може директно инсталирати у затвореном простору без додатних грађевинских фондација, што штеди трошкове и простор и прикладно је за инсталирање.

◆ Комора високог притиска СФ6 пуњена преклопљене плоче, независно развијање од стране наше компаније усвојена је за висок напон, а све склопке и сабирнице запечаћене су у затвореној кутији од нехрђајућег челика без изложених навођеног тела ван. Сигуран рад и висока поузданост; Потпуно модуларни дизајн, сви модули могу да остваре начин повезивања бочног утикача и врхунске експанзије према захтевима потрошње електричне енергије и задовољавају потребе шеме напајања у највећој мери у највећој мери.

◆ Комора са ниским притиском на нисконапонским линијама и излазним линијама су направљене од нових прекидача прекршених кућишта, који су мале величине, без аркантних и једноставних за замену. Мултифункционални интелигентни свеобухватни регулатор заштите и нови интегрисани уређај за надокнаду реактивног напајања.

◆ Трансформаторска соба Трансформатор је у потпуности изолиран епоксидном смолом, а изолациони и ниво отпорности на топлоту је Ф, а трансформатор нема никаквих материјала за сагоревање и не производи ниједан гас или друге интермедијарне производе који не погодују околини током рада, тако да има карактеристике добре ретарденције, тако да има карактеристике добре ретарденције, тако да има карактеристике добре ретарденције и заштите животне средине.

◆ Унутрашњи прикључак Трансформатор напона и кинески чврсти прекидач повезани су чврстим изолованим прибора компаније, који су сигурни, поуздани и потпуно изолирани.

● страна високог притиска

Висок напон интелигентне интегрисане подстанице је опћенито заштићен комбинованим електричним уређајем за превртање оптерећења. Након што се осигурач пуше у једној фази, три-фазна веза. Прекидач оптерећења може се одабрати из компримованог ваздуха, вакуума, сумпора хексафлуорида итд., А радни механизам се може дистрибуирати како би се реализовала аутоматска надоградња. Осигурач је високонапонски осигурач који ограничава струју са нападачем, који има поуздану акцију и велики капацитет. Погледајте табелу испод за главне техничке параметре. За трансформаторе изнад 800КВА, вакуумски прекидачи као што су Зн12, ЗН28 и ВС1 могу се одабрати за заштиту.

● страна ниског притиска

Главни прекидач на страни ниског напона доноси универзални или интелигентни прекидач за селективну заштиту; Излазни прекидач доноси нову врсту пластичне преклопке са малим запреминима и кратким аркантима, до 30 кругова; Интелигентни аутоматско праћење компензационог уређаја за надокнаду напајања има контактору и бесконтактне модусе за пребацивање за кориснике да бирају.

● Трансформатор урбане дистрибутивне подстанице

Интелигентна интегрисана подстаница усваја ниско-губитнике, утрошене, потпуно запечаћене Трансформације С9, С10 и С11, и такође могу да одабере и сухоколично-суховотније сухо-изолирању сухо-изолирању папира. Дно је опремљено колица, а трансформатори могу лако да уђу и изађу.

◆ Технички параметри прекидача за оптерећење

◆ Технички параметри осигурача високог напона

◆ Технички параметри прекидача ниског напона

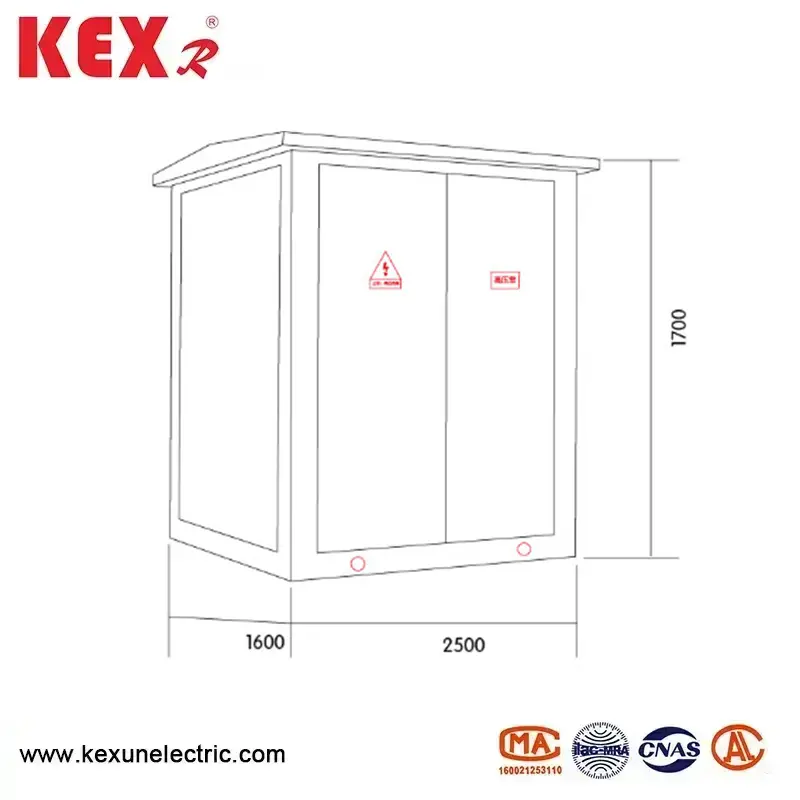

● Дијаграм димензија изгледа
