Кабловска кутија за каблове 35кВ

○ Главна карактеристика кабловске кутије за каблове 35кВ

▶ Називни напон: 35кВ (у складу са ИЕЦ 62271-200 и ГБ / Т 11022 стандардима).

▶ Потпуна изолација и потпуно заптивање: чврста изолација (попут епоксидне смолине и силиконске гуме) или СФ6 изолација гаса, а не постоји голи проводник, са заштитом ИП65 / ИП67.

▶ Европски прилог технологију: стандардни заштитни прикључни кабловски кабловски конектори (Подршка радом уживо (потребни су посебни алати).

▶ Модуларни дизајн: Долазне и одлазеће линије могу се флексибилно проширити (као што је 1 у, 3 у износу од и 4 у и 4).

▶ Интелигентни избор: Индикатор грешке, сензор температуре, ДТУ (дистрибутивни терминал) може се интегрирати.

○ Типични структурни састав Тхе 35КВ кабловске кутије

▶ Бок

Композитни материјал од нехрђајућег челика / СМЦ је отпоран на корозију и погодан за употребу на отвореном (-40 ℃ ~ + 70 ℃).

▶ изолирани аутобус

Бакарни или алуминијумски проводник, изолација силиконске гуме / ЕПДМ, фреквенција напајања са напоном ≥70кВ, муњевина 170кВ.

▶ Конектор кабла

35кВ оклопљени прикључни уређаји (као што су тип Т-типа и лакта) са тестним тачкама (опционо).

▶ Заштитни уређај

Могу се одабрати лијешење громобрана, индикатор грешке у кратком кругу и приказ уживо.

Систем за уземљење

Слој кутије и каблова се поуздано приземљени (отпорност на уземљење ≤4Ω).

Инсталација и одржавање и одржавање и одржавање и одржавање кабловских чворова 35кВ

 ◆ Захтеви за инсталацију

Скидање кабла и резање: тачно одговарају заједничким спецификацијама (грешка 1 мм) како би се избегло оштећење изолационог слоја.

Инсталација конектора: Очистите површину контакта и примените силиконски маст да бисте спречили оксидацију. Затегните кључ са обртним моментом (на пример, Т-Спортске потребе 35 ~ 40н м).

▶ Приземљење: Кутија и кабловски штитник морају бити поуздано уземљени (отпорност на уземљење ≤4Ω).

◆ Сигурна операција

▶ Проверите електричну енергију након неуспеха напајања и носите изолационе рукавице и наочаре приликом рада.

▶ Проверите да ли је прекидач за уземљење затворен (ако постоји) пре прикључења и искључивања прикључка.

◆ Предлог за одржавање

▶ Годишња инспекција: инфрацрвена мерења температуре (фокусирање на надгледање температуре успона спојева).

▶ Инспекција за бртвљење: Замените прстен за бртвљење једном пет година (Влага и доказ прашине).

▶ Изолациони тест: Проводите испит са издржавањем напона сваке 3 године.

● Технички параметар кабловске кутије за каблове од 35кВ каблова

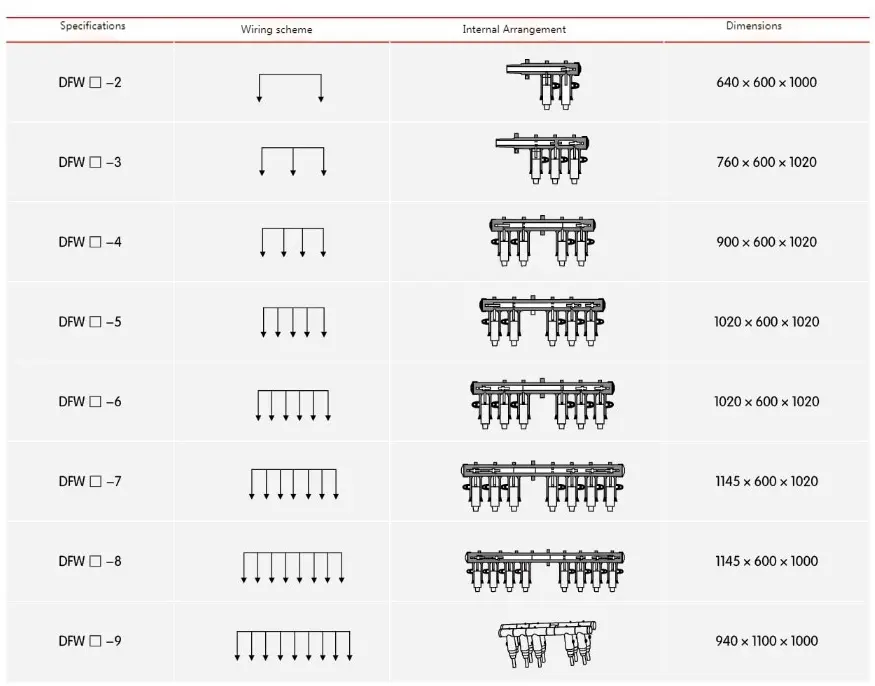

● 35кВ европски тип Кабловска чворница Опис броја налога
