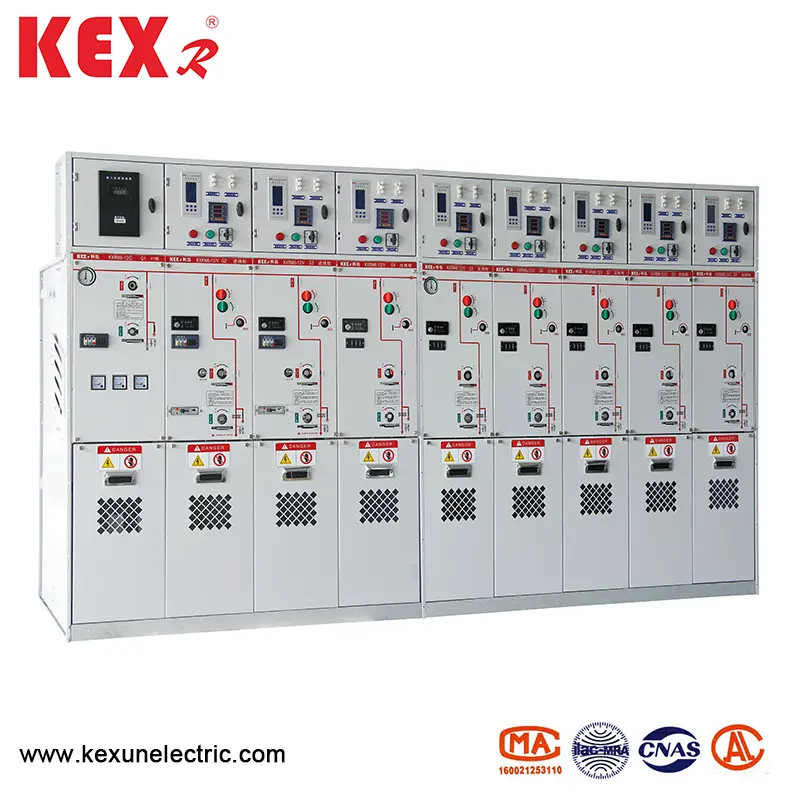

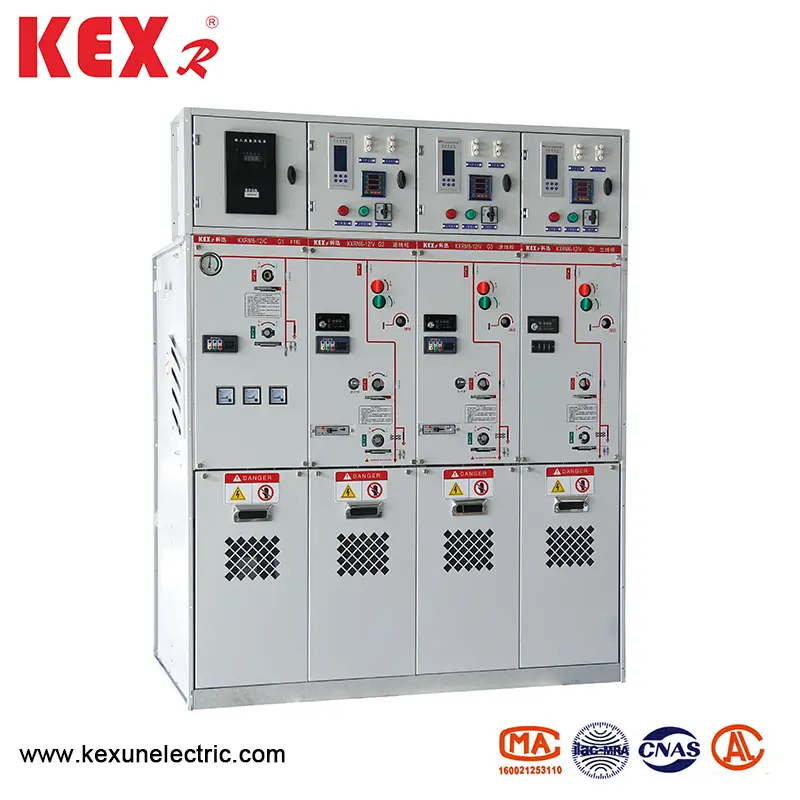

Сва приложена изоловани кабинет гаса

● Услови коришћења

ККСМР6-12 Тип У целокупном затвореном изолираном кабинету је погодан за различита окружења као што су висока и ниска температура (+ 40 ℃ ℃40 ℃), влага, прашина, загађење соли, рудника и висока висина (1000м), краткорочно урањање у воду у року од 24 сата не утиче на употребу.

Напомена: Ако је надморска висина већа, наведите одређену надморску висину.

● Карактеристике производа

▶ ККСРМ6-12 Сва приложена изоловани кабинет гаса користи СФ6 гас као АРЦ гашење и изолациони медијум.

▶ Кабинет је у потпуности запечаћен и изолован; Бусбари, прекидачи и делови уживо у потпуности су приложени у шкољци од нехрђајућег челика.

▶ Шупљину је испуњена 1,4БАР СФ6 гас, а ниво заштите достиже ИП67: целокупни прекидач у потпуности не утиче спољним условима заштите животне средине, који могу да обезбеде нормалан рад прекидача, чак и у екстремним случајевима, као што је краткотрајно урањање на живот, а производ је за живот.

▶ Кабинет има савршени уређај за закључавање "пет превенција", који у потпуности елиминише могуће кварове операције особља и опреме узроковане људском мезопарацијом.

▶ Сви ормарићи имају поуздане канале за заштиту од сигурних притиска, који могу да обезбеде личну сигурност оператера чак и у екстремним случајевима.

▶ Кабинет је подељен у две врсте: комбинација фиксне јединице и прошириве комбинације јединице.

▶ Величина ККСРМ6-12 Све приложене изоловане кабинета је прикладна за инсталирање и може бити погодна за места са уским простором и лошим условима заштите животне средине.

▶ Кабинет може бити опремљен електричним, даљинским управљачким и праћеним уређајима у складу са различитим потребама корисника.

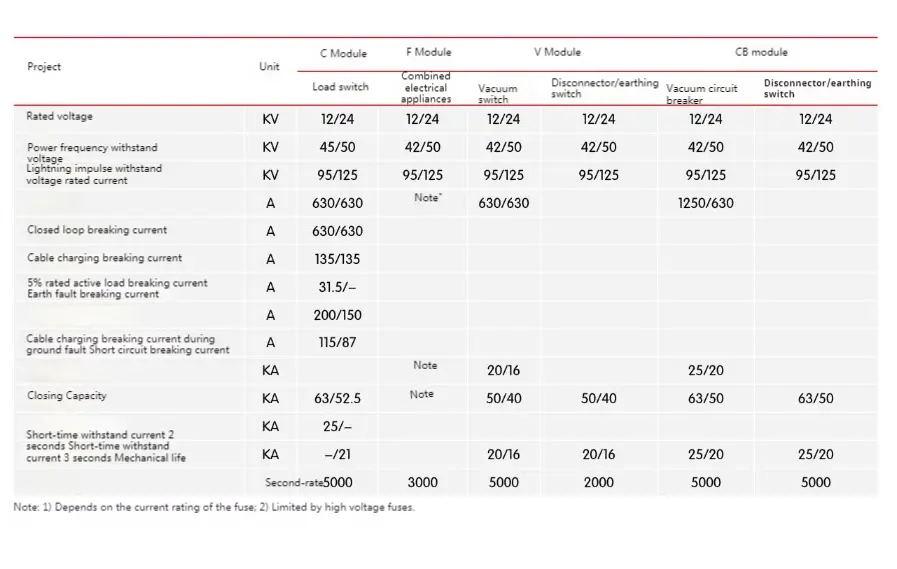

● Технички параметар

● Трансформатор и заштита линија

ККСРМ6-12 Сва приложена изолована јединица за гасни кабинет Комбајни врсту омогућава два начина заштите трансформатора, наиме, комбиновани апарат за уклањање оптерећења и прекидача са заштитом од релеја.

1.Трансформера заштита је комбинација ограничавања струје и прекидача за водоношење и оптерећење. Соба осигурача биће постављена иза одвојеног закључаног кућишта која се налази на предњој страни јединице. Прекидач оптерећења користи пролећни механизам за складиштење енергије који може покренути штрајк осигурача.

2.У Да бисте олакшали замену осигурача, оперативна дршка се може користити за уклањање крајњег поклопца коморе за осигураче. Механизам искључења осигурача је унапред постављен, што осигурава водоотпорне перформансе целог система.

● Табела упоређивања осигурача и трансформатора

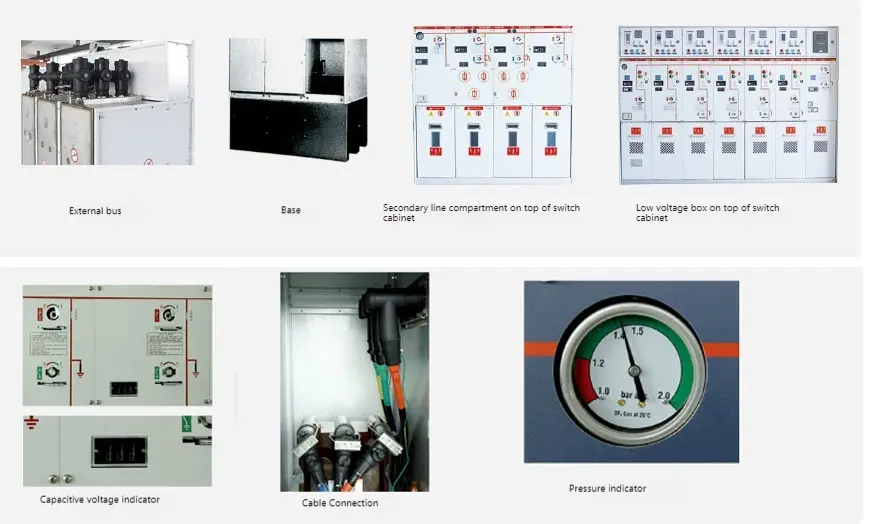

● Опциони додаци

◆ Помоћни контакт

Сви прекидачи оптерећења и прекидачи круга могу бити опремљени са 2Но + 2НЦ назначеним положајем прекидача. Паралелни намотач (АЦ или ДЦ) може се инсталирати на преклопку и прекидачу трансформатора, а компонента са ниским напоном налази се иза предње плоче.

◆ Индикација напона

Капацитивни индикатор напона показује да ли се пуњење наплаћује или не, а утичница на њој може се користити за нуклеарну фазу.

◆ Индикатор кратког споја и грешака

Да би се олакшала локација квара, модул за прекидач каблова може бити опремљен кратким кругом и индикаторима грешака за једноставно откривање грешака.

◆ Електрични операција

То је стандардна шема за механизам ручног рада кабловске јединице и трансформаторске јединице. Такође можете да изаберете да инсталирате електрични механизам за рад. Кабловски прекидачи, вакуумски прекидачи и прекидачи за уземљење сви раде механизми који се налазе иза предње плоче. Сви прекидачи и прекидачи могу се управљати оперативним ручкама (стандардна конфигурација) или се може опремити механизмом за рад мотора (додатна опрема). Међутим, прекидач за уземљење може се ручно управљати само механизмом са могућношћу затварања струје грешака је конфигуриран.

◆ Каблирање

Инсталирани су стандардни чаху у складу са ДИН47636. Сва употребљавања имају исту висину од земље и заштићена су поклопцем кабловске собе. Неке прекрићене плоче могу се прекинути са прекидачем за уземљење, а посебне двоструке поклопце за каблове могу се користити и за долазне линије двоструког кабла.

◆ Индикатор притиска

Обично опремљена индикатором притиска, који је формиран притиском. Поред тога, могу се обезбедити електрични контакти за означавање смањења притиска.

◆ Брава за кључеве

Прекидачи за прекидаче за кључеве, могу се инсталирати прекидачи за прекидаче и преклопне за уземљење. Може се опремити полу-склониште за закључавање закључавања, што је погодно за прекидаче, прекидачи оптерећења и уземљења.

◆ Коненцхер

Све мрежне јединице прстена могу бити опремљене АРЦ ухапшеним. Када се дешава у унутрашњем, АРЦ се аутоматско затварање на доласком улазном грлу, укључујући Д, ДЕ и В модуле, а сви кабловски модули могу бити опремљени АРЦ хапшењем. Морају да наређују са јединицом и не могу га променити. Акција АРЦ-а гашење пошиљку може се навести овим поступком, а електрични контакти у СФ6 кабинету повезани су на терминал иза предње плоче.

● Опис програма

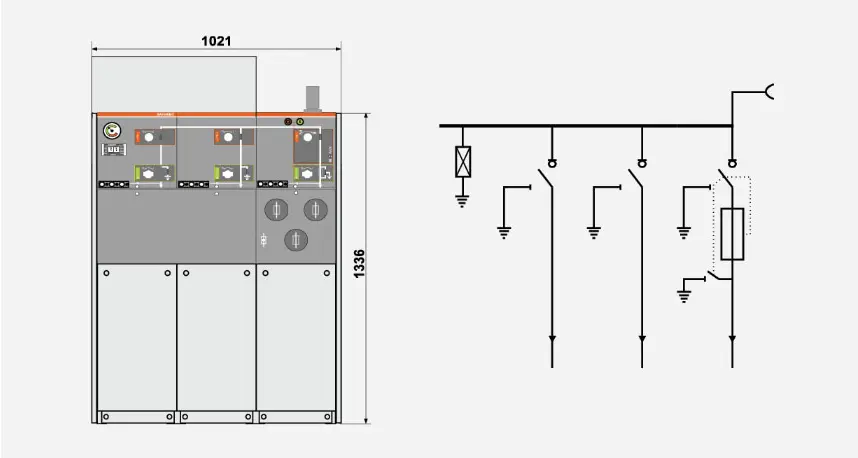

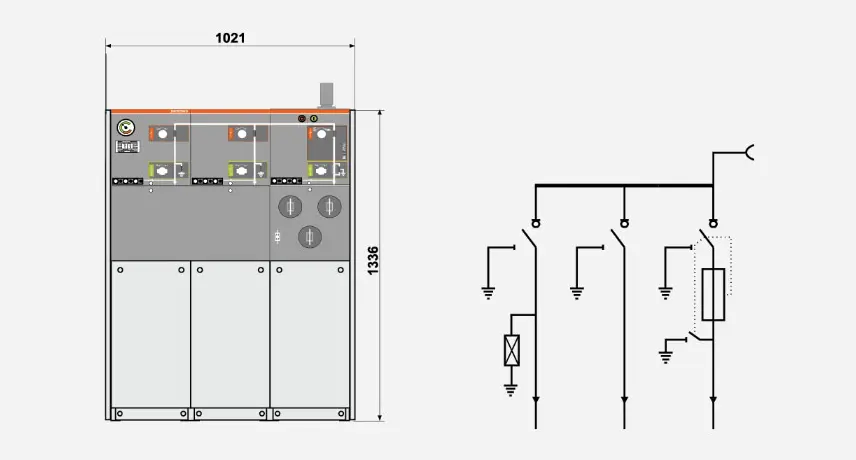

◆ Шема 1 са + ЦЦФ +

Инсталирајте стрелиште у аутобусу и оставите је за ширење.

Напомена: Број јединица за прелазак не може бити мањи од 3.

◆ Шема 2 ЦЦФ +

Инсталирајте стрелиште у долазну линију и ширење резерве.

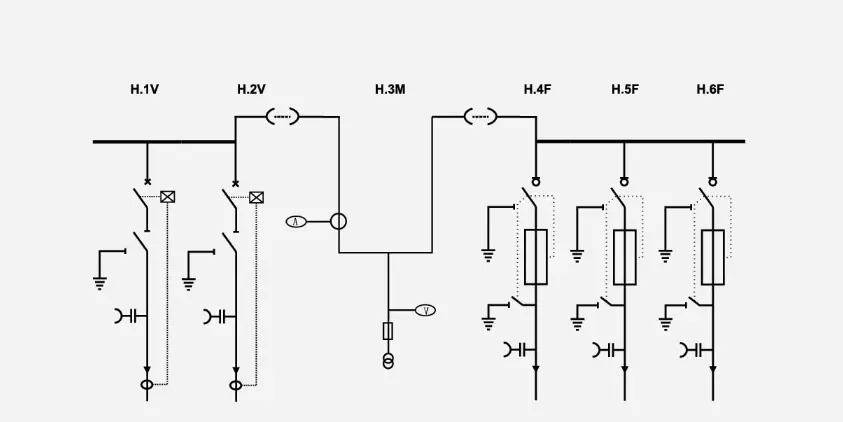

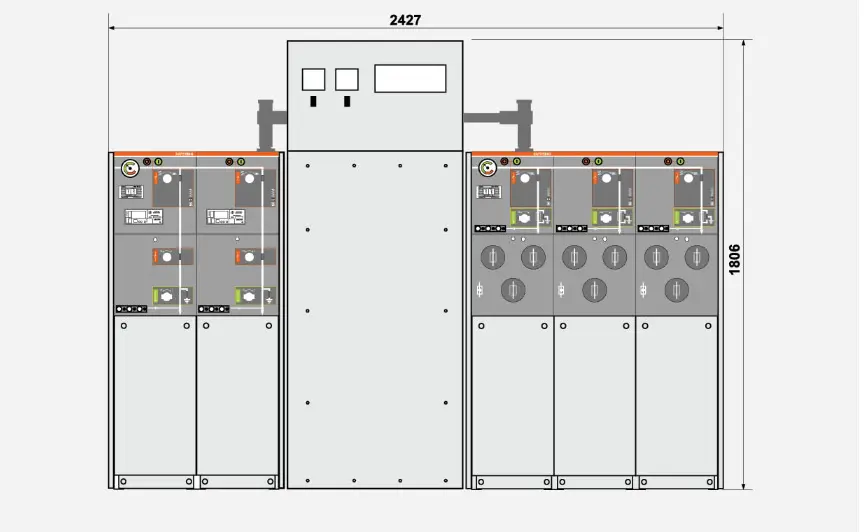

◆ Шема 3 В + М + ФФФ

Израчунавање високог притиска
