Кабловски конектор

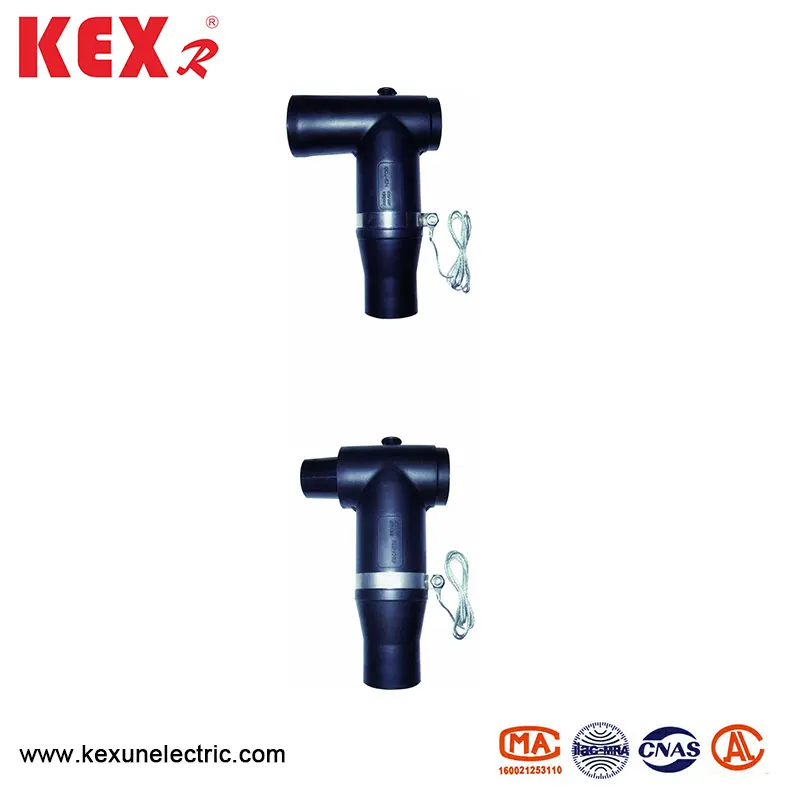

● Слика производа

◆ Преглед производа

Као уобичајени конектор кабла, стражњи увлачење је директно инсталиран на предњем / задњем конектору 10кВ да би се обезбедила заштита од пренапона за електричну опрему. Задњи одводњивач муња је у потпуности изолиран и запечаћен.

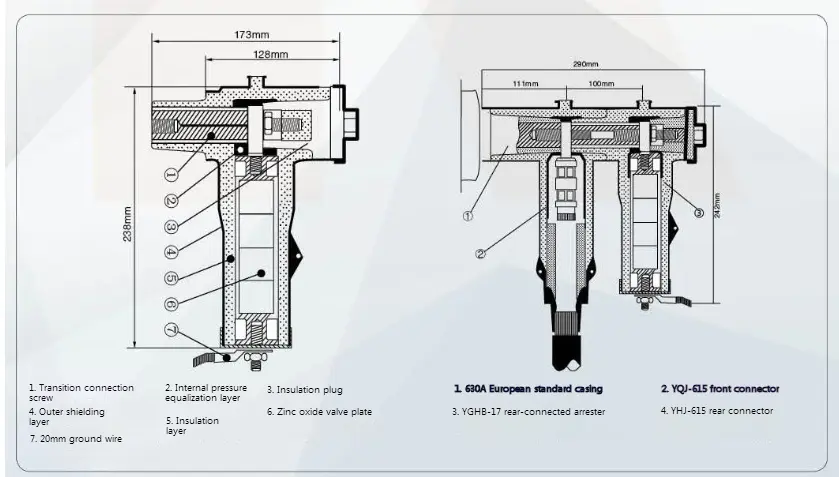

◆ Нацртајте димензионални цртеж

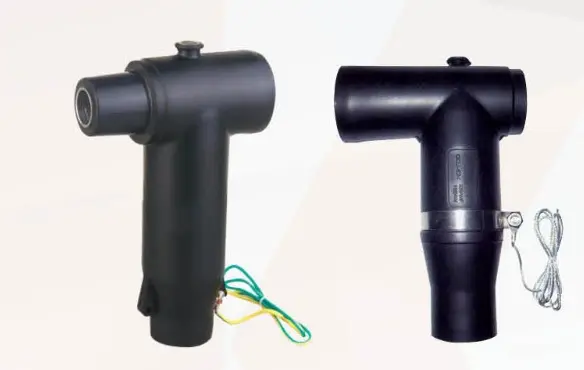

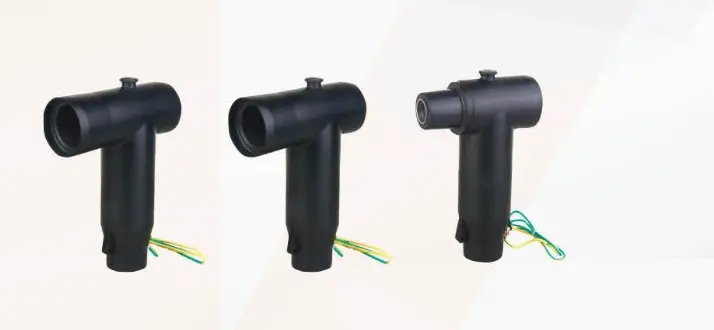

● Слика производа

◆ Преглед производа

Конектор за додир од 15кВ-а дизајниран је у складу са стандардом ЕН50181-1997, а може се нанети на 10кВ мрежни кабинет, главни мрежни систем филијале кабловске филијале или мрежног система за прстенастим трансформатором у кабловима. Повезивањем ИХЈ-615 задњег конектора задиркујете или БЛ-17, може се реализовати вишеканални експанзија или заштита од пренапона. Називна струја кабла за додир од 15кВ је 630А 630А. Погодан је за КСЛПЕ каблове за напајање помоћу пресјека од 35-400 мм².

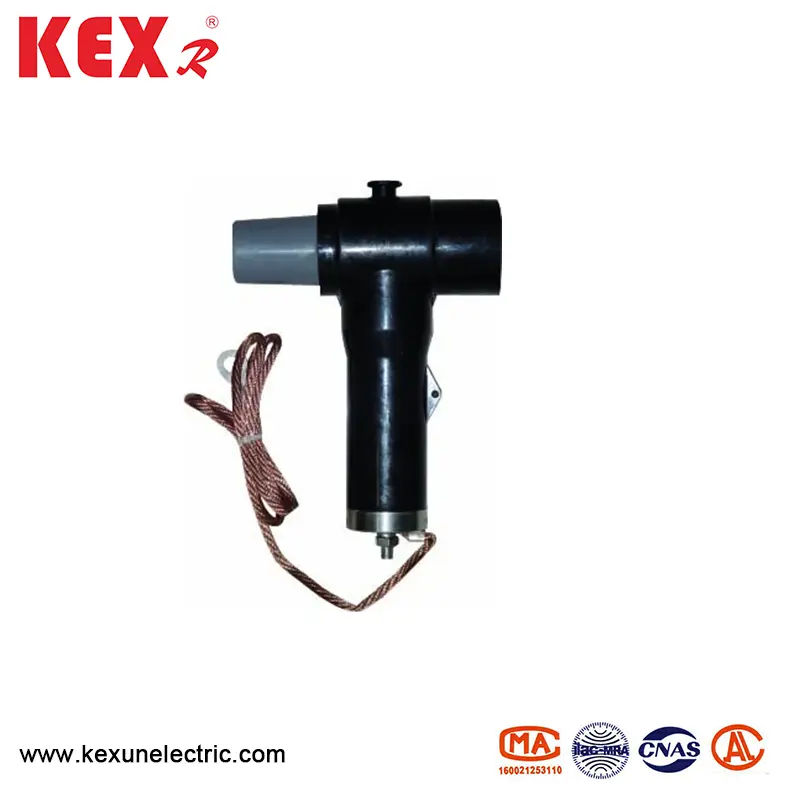

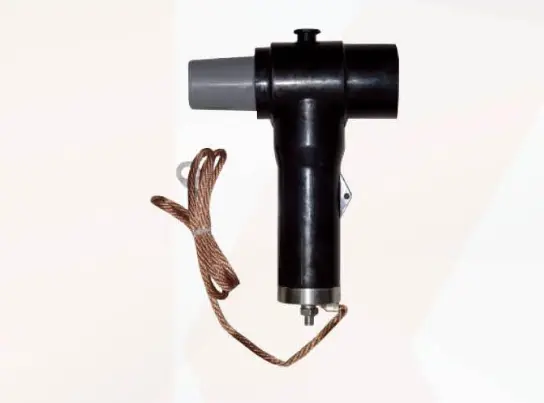

● Слика производа

◆ Преглед производа

Кабловски кабл за додир од 24 КВ дизајниран је у складу са стандардом ЕН50181-1997, а може се наносити на 24кВ мрежни кабинет, главни мрежни систем кутије за филијалу кабла или мрежни систем БЛИНГ ТРФФФОРМЕР. Веза жица и кабла. Повезивањем ИХЈ-625 задњег конектора за додир или се може остварити улагач са БЛ-30, вишеканалне експанзије или заштите од пренапона. Оцењена струја додирног конектора је 630А, која је погодна за КСЛПЕ кабл за напајање са пресјек од 35 ~ 400мм².

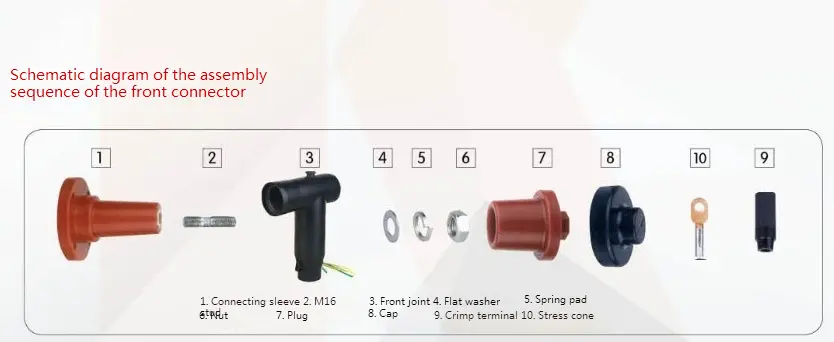

◆ Шематски дијаграм секвенце Скупштине предње заједничке

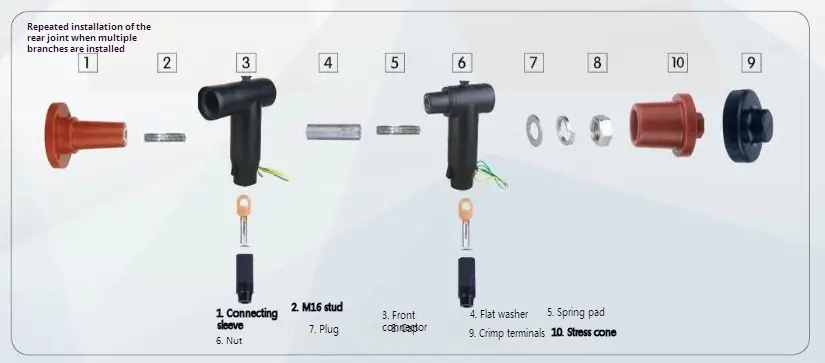

◆ Схематски дијаграм скупштинског секвенце предњег споја и задњег зглоба
