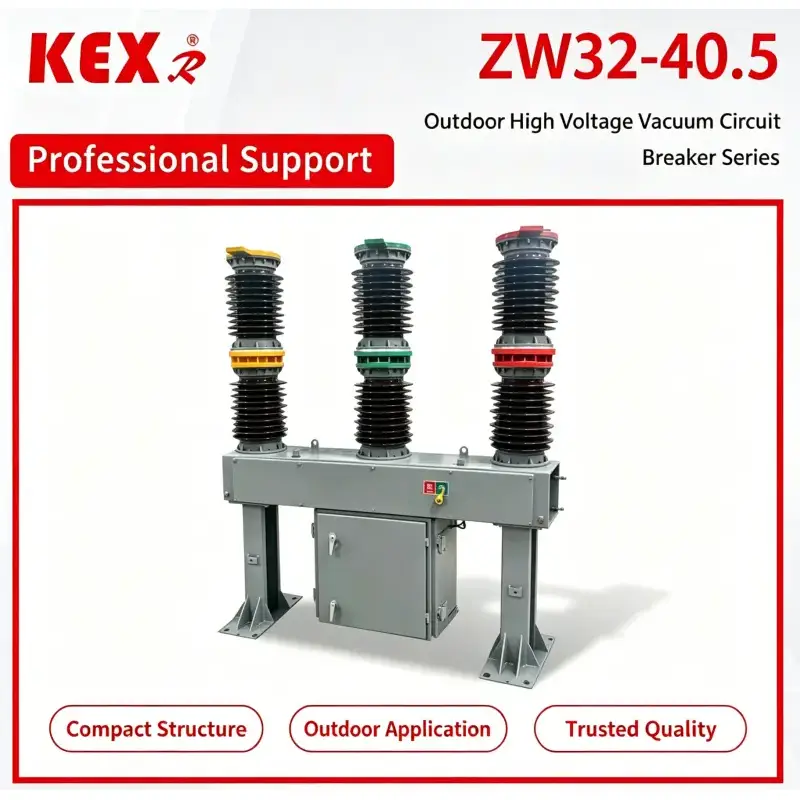

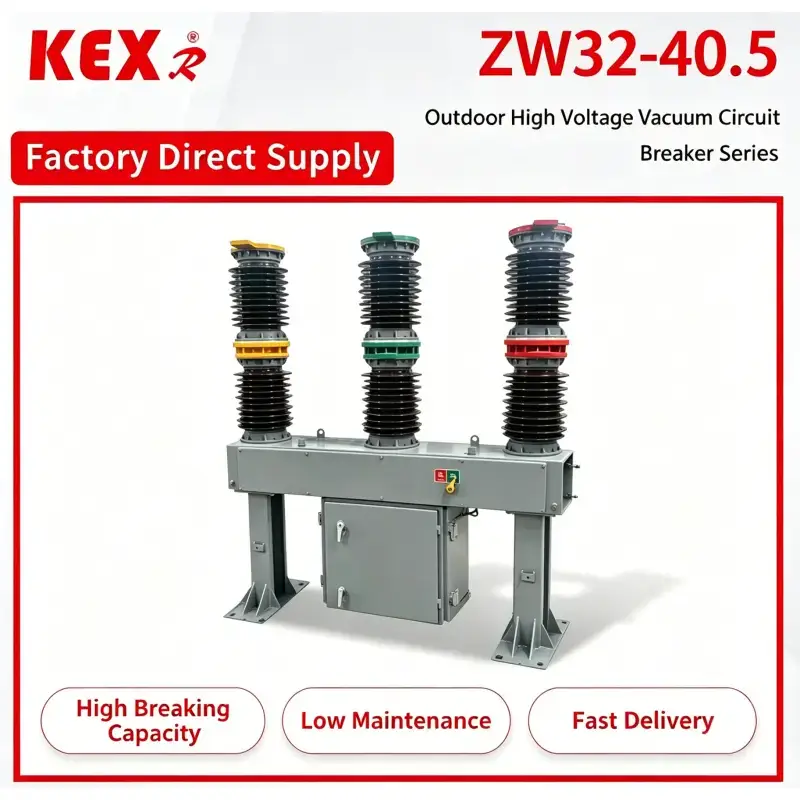

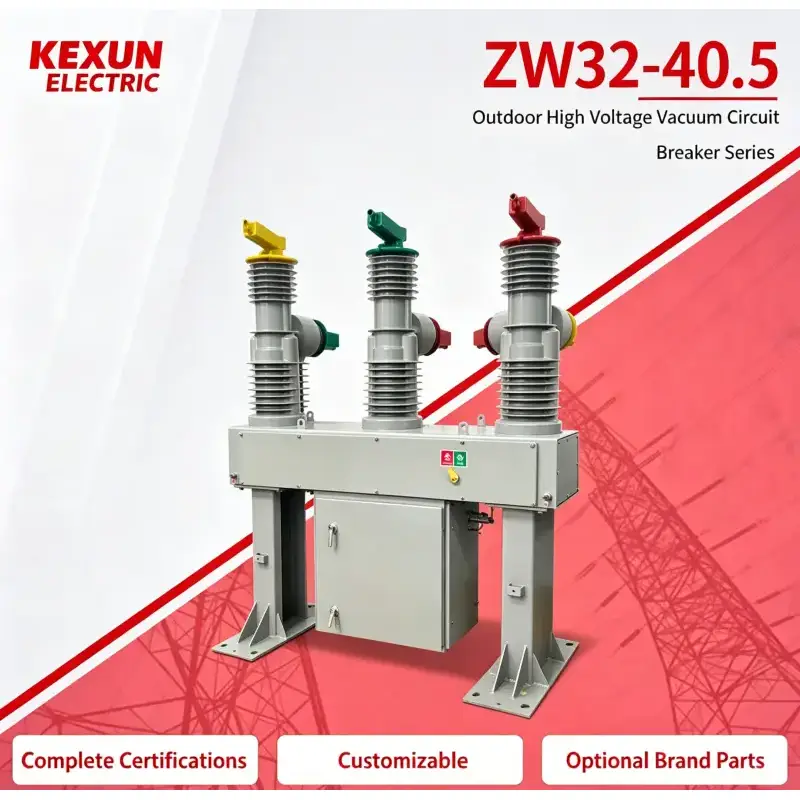

Тхрее Поле Вцб

Тип ЗВ7-40.5 Трополни  вцб Карактеристике производа

Изузетно висока поузданост

Потпуно без одржавања током целог животног века.

Има дуг механички и електрични век.

Цела машина је мале величине, мале тежине и лако се инсталира.

1.1 Коришћење услова типа ЗВ7-40.5 Трополни  вцб

¨ Спољна температура: -30℃～60℃；

¨ Висина: мање од 3000м;

¨ Брзина ветра:≤34м/с；

¨ Могу се занемарити вибрације или померање тла изван расклопне и контролне опреме.；

¨ Степен загађења: Ⅳ；

¨ Температура складиштења: -40℃～85℃.

1.2 Технички параметар типа ЗВ7-40.5 Трополни  вцб

Главни технички параметар прекидача

Главни технички параметар прекидача

Структура и принцип рада прекидача

ЗВ7-40.5 Трополни  вцб углавном се састоји од интегрисаног магнетног пола, струјног трансформатора, радног механизма и кутије. Овај тип прекидача је минијатуризован и његова шкољка је направљена од висококвалитетне кутије од нерђајућег челика. Струјни трансформатор се може изабрати према потребама корисника.

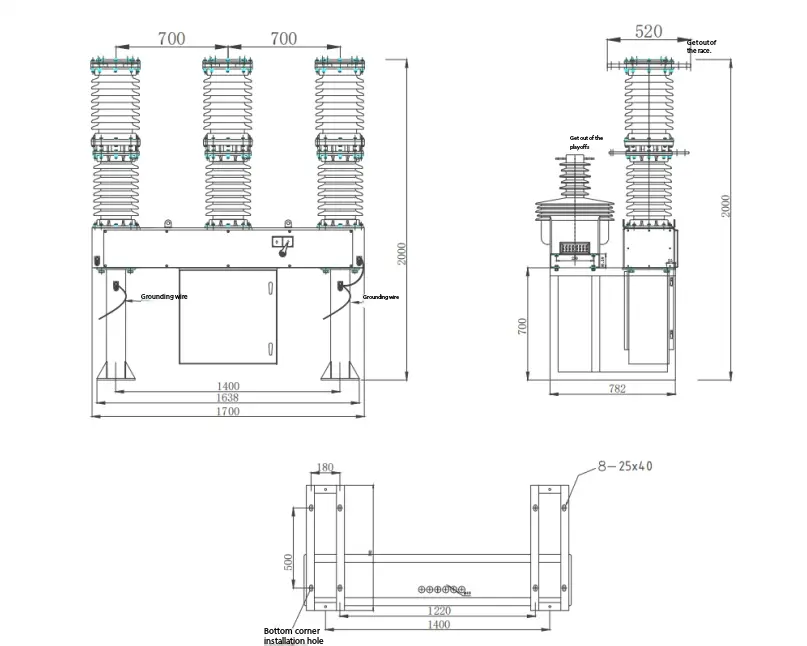

ЗВ7-40.5/контурни цртеж прекидача

ЗВ7-40.5 Трополни  вцб и његова интелигентна контролна комбинација. Укључивање-искључивање прекидача се може реализовати локално, а може се управљати и даљински преко комуникационог интерфејса. Остале информације о прекидачу се такође могу пренети у контролни центар, а комуникациони канал може бити кабловски, оптичко влакно, ГПРС/ЦДМА, ГСМ итд.

Принцип рада прекидача

3.1 Принцип гашења лука:

ЗВ7-40.5 Трополни  вцб прихвата вакуумски прекидач, а вакуум се користи као медиј за гашење лука и изолацију, који има изузетно висок степен вакуума. Када се покретни и статички контакти искључе електричном енергијом под дејством погонског механизма, између контаката ће се створити вакуумски лук. Истовремено, због посебне структуре контаката, у размаку између контаката ће се такође створити одговарајуће уздужно магнетно поље, које ће подстаћи да вакуумски лук остане дифузан и учиниће да лук равномерно распоређен на контактној површини гори, како би се одржао низак напон лука. Када струја природно пређе нулу, преостали јони, електрони и метална пара могу се комбиновати или кондензовати на контактној површини и штиту у року од микросекунде. Пошто се уздужно магнетно поље користи за контролу вакуумског лука, вакуумски прекидач има снажну и стабилну способност да прекине струју.

3.2 Складиштење електричне енергије: Мотор делује на излазни обртни момент на зупчаник механизма и преноси га на велики ланчаник на вретену, чиме покреће ручицу да се окреће и ствара енергију опруге за затварање. Када завртањ на ручици притисне прекидач за кретање, напајање мотора се прекида, а складиштење енергије опруге је завршено.

3.3 Ручно складиштење енергије: Излазна осовина тог механизма за ротирање преноси обртни момент ротације на велики зупчаник који је у потпуности повезан са малим зупчаником кроз зупчаник на излазном вратилу, чиме покреће ручицу радилице да се окреће, тако да спр за затварање може да складишти енергију.

3.4О  операција електромагнета за затварање: након што механизам прими сигнал за затварање, покретно гвоздено језгро електромагнета за затварање помера се нагоре, гурајући полугу за затварање да се помери нагоре, тако да се полуосовина за затварање ротира у смеру супротном од казаљке на сату. Ослободите стезање резе за затварање. У исто време, реза за затварање се ротира у смеру супротном од казаљке на сату под притиском ваљка, ослобађајући одржавање складиштења енергије. Брега на главном вратилу генерише ударну силу услед силе контракције опруге за затварање, и удара у клацкалицу на осовину за ручно складиштење енергије (тј. излазну осовину), која се преноси на прекидач преко клипњаче, чиме се завршава операција затварања.

3.5 Ручни рад: Када се виљушка за мењање постављена на полуосовину за затварање окреће у смеру супротном од казаљке на сату, она покреће полуосовину за затварање да се ротира у смеру супротном од казаљке на сату. Тако да произведе исти ефекат као операција затварања електромагнета.

3.6 Операција поновног затварања: након што механизам ослободи енергију опруге за складиштење енергије, завршава операцију затварања. У стању затварања, механизам поново обавља операцију складиштења енергије. Након што је операција складиштења енергије завршена, механизам је у затвореном стању складиштења енергије, а када се прими исправан сигнал, механизам може да реализује операцију аутоматског поновног затварања.。

3.7 Рад електромагнета за отпуштање кочнице: након што механизам прими сигнал за отпуштање кочнице, покретно језгро електромагнета за отпуштање кочнице помера се нагоре, гурајући полугу за отпуштање кочнице да се помери нагоре, тако да се осовина за отпуштање кочнице ротира у смеру супротном од казаљке на сату. Ослободите стезање резе за отпуштање кочнице. Истовремено, реза за отпуштање кочнице се ротира у супротном смеру казаљке на сату под притиском ваљка, а клацкалица се ротира у смеру супротном од казаљке на сату због потиска неких кочионих опруга у прекидачу, чиме се завршава операција отпуштања кочнице.

3.8 Ручни рад: Када се виљушка постављена на полуосовину кочнице ротира у смеру супротном од казаљке на сату, она покреће полуосовину кочнице да се ротира у смеру супротном од казаљке на сату, производећи исти ефекат као рад кочионог електромагнета.3.8 Ручни рад: Када се виљушка постављена на полуосовину кочнице окреће у смеру супротном од казаљке на сату, ротира се у смеру супротном од казаљке на сату. исти ефекат као и рад кочионог електромагнета.

3.9 Рад окидања прекомерне струје: када прекострујни калем у прекострујном окидању прође кроз наведену струју окидања, електромагнет делује и потисна шипка гура полугу окидања. Окрените полуосовину у смеру супротном од казаљке на сату, ослободите стезање резе кочнице, производећи исти ефекат као и рад кочионог електромагнета, и довршите операцију прекострујног окидања прекидача.

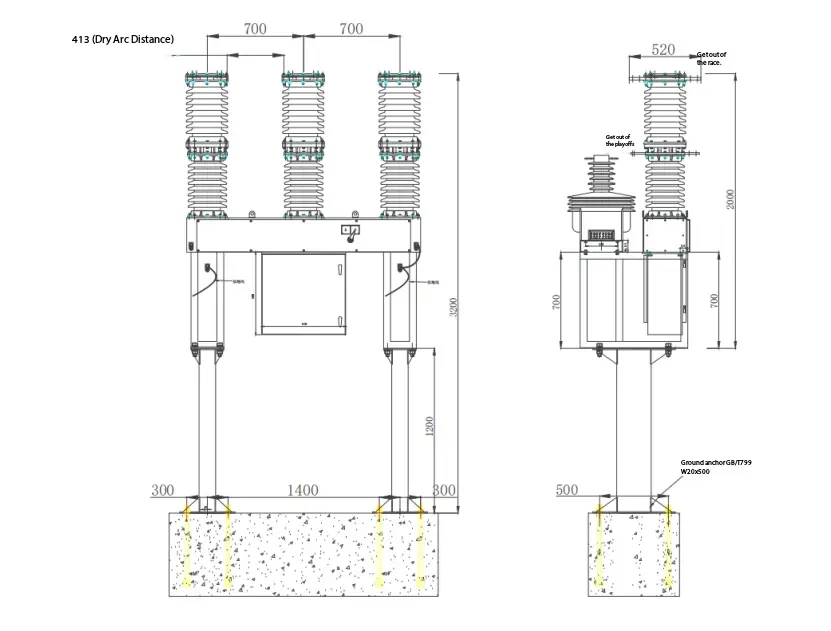

Трополни  вцб Инсталациони дијаграм
