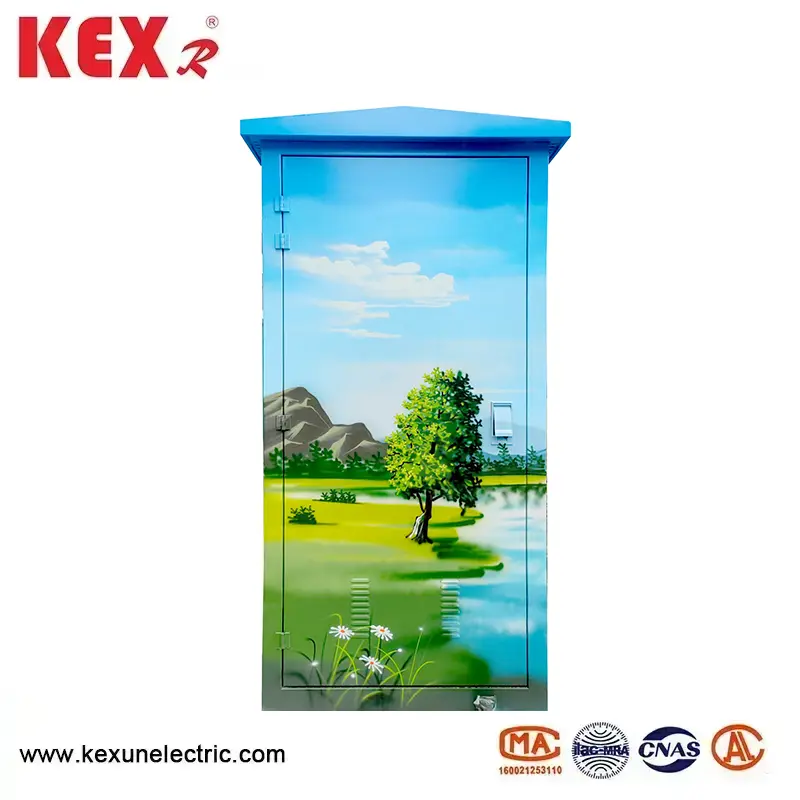

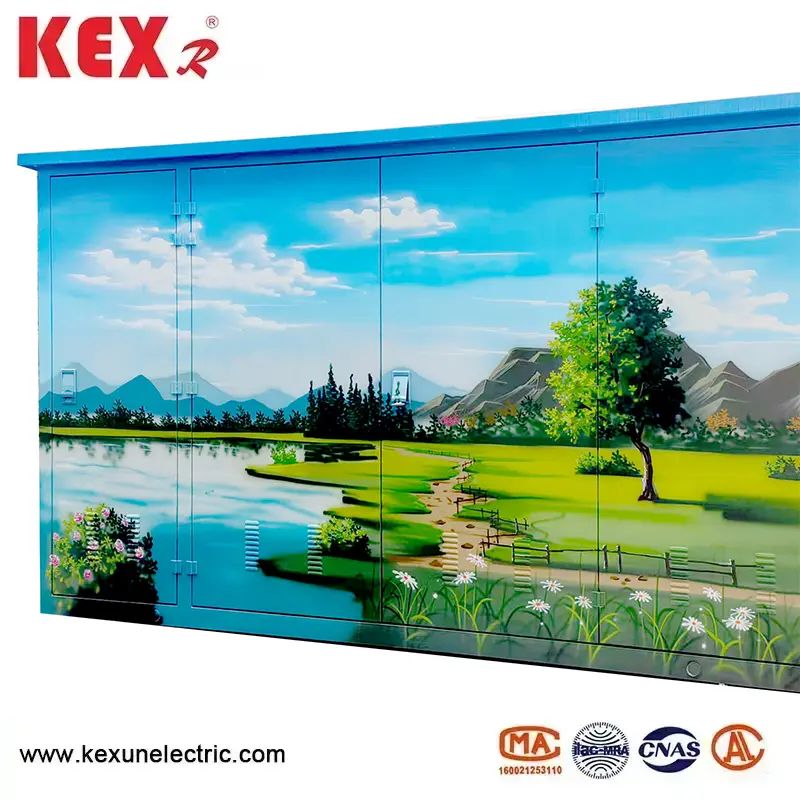

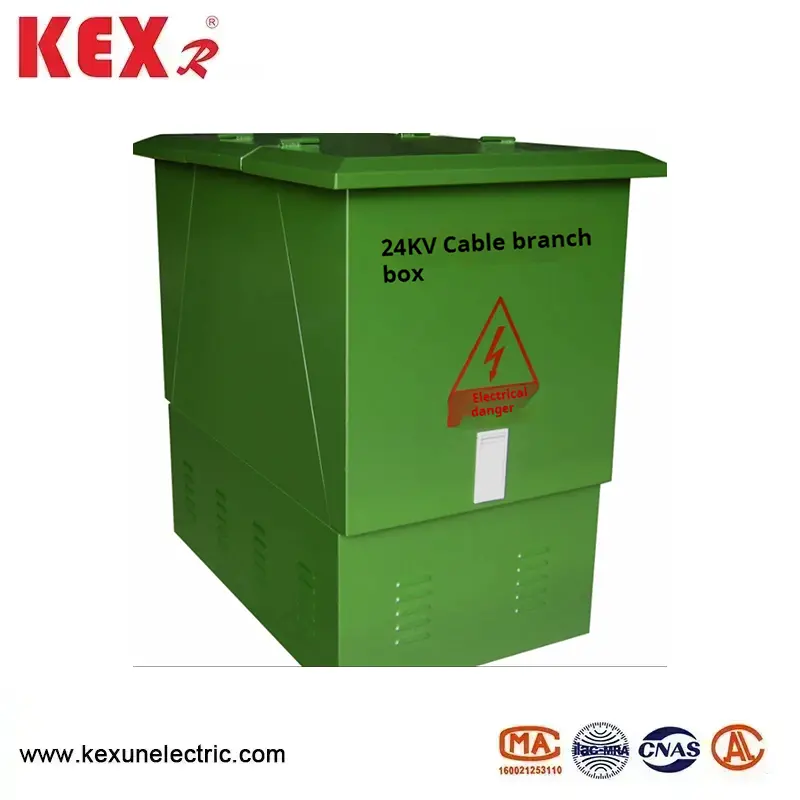

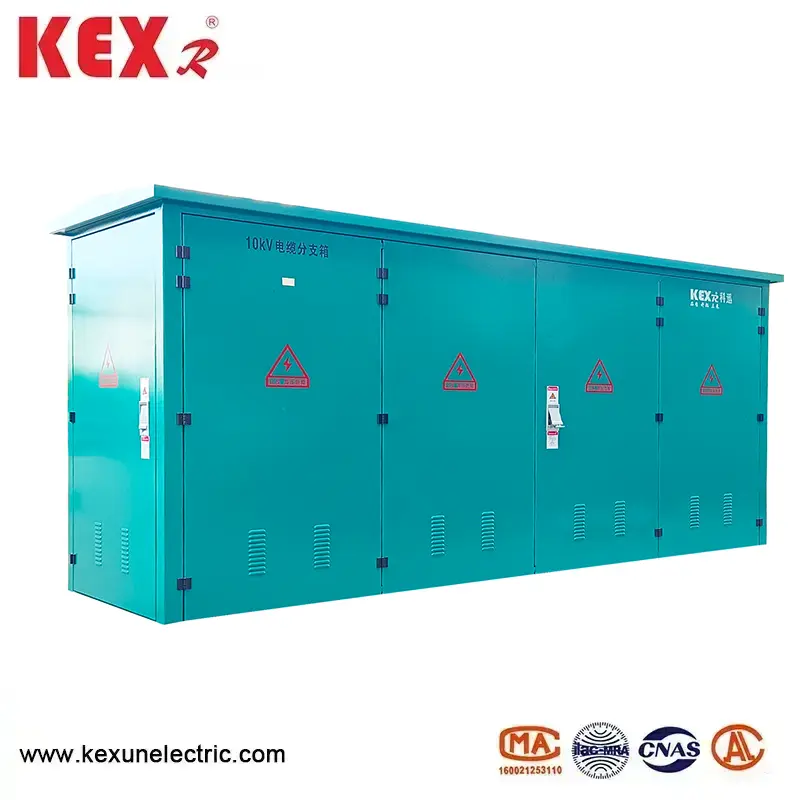

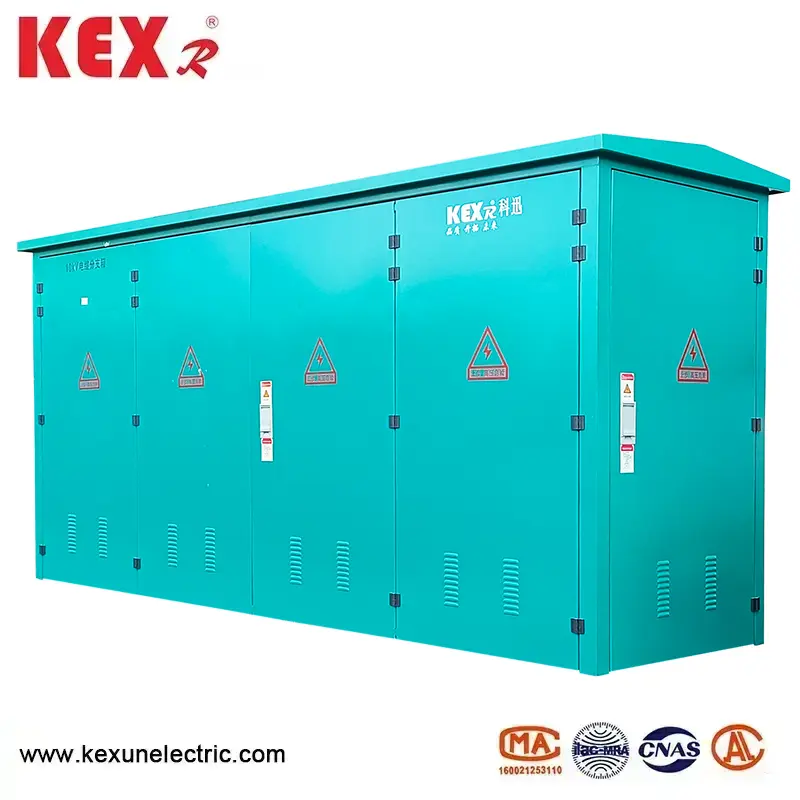

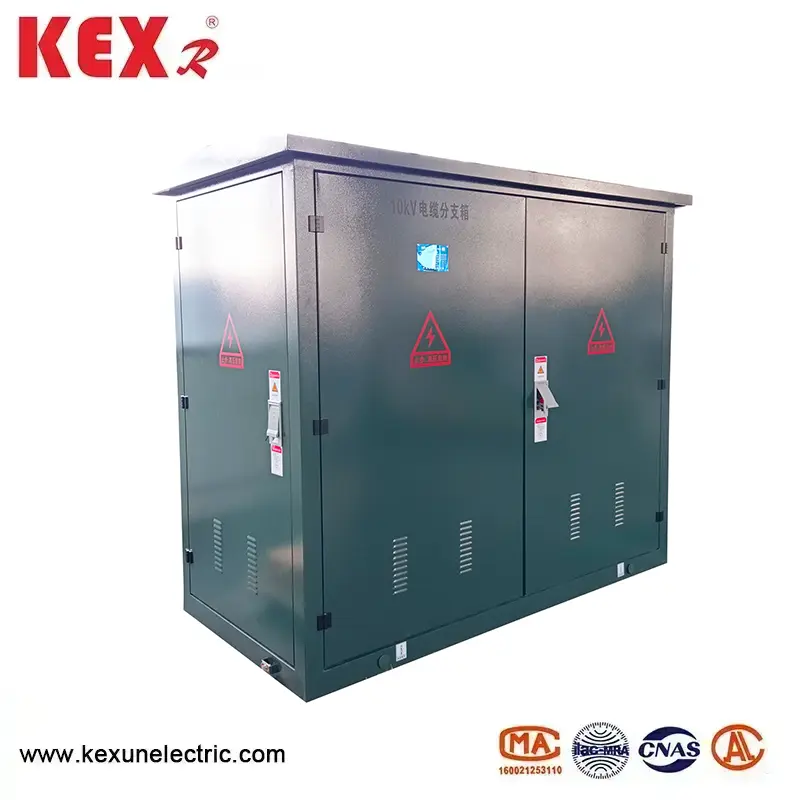

Кутија за раздвајање каблова 24кВ

●Основне карактеристике 24кВ кутије за раздвајање каблова

▶Напонска класа: 24кВ кутија за раздвајање каблова називни напон је 24кВ (у складу са стандардом ИЕЦ 62271-200 или ГБ/Т 11022).

▶Потпуно изолована заптивка: делови под напоном су изоловани чврстом изолацијом или гасом СФ6, без изложеног проводника, отпоран на прашину и водоотпоран (ИП65/ИП67).

▶ Технологија утикача у европском стилу: Т-тип или коленасти оклопљени кабловски конектори су стандардни, а подржан је и прикључак под напоном (потребни су специјални алати).

▶Модуларно проширење: стандардне јединице (као што су 1 ин, 4 оут, 2 ин и 6 оут) могу се флексибилно комбиновати како би се подржало касније проширење капацитета.

●Кутија за раздвајање каблова од 24кВ типичне конструкције

▶Кутија је направљена од нерђајућег челика /СМЦ, отпорног на корозију и спољног дизајна (-40℃~+70℃).

▶Изолована магистрала је направљена од бакра или алуминијума, обмотана силиконском гумом/ЕПДМ изолационим слојем, а ниво изолације је ≥50кВ (издржљиви напон фреквенције снаге).

▶Прикључак за кабл

24кВ заштићени утични конектор (као што је тип РИП и ЕПДМ изолација) са испитном тачком (опционо).

▶Заштитни уређај може бити опремљен индикатором квара кратког споја, дисплејом под напоном и громобраном.

Терминал за уземљење кутије за уземљење + уземљење штитника кабла, отпор уземљења ≤4Ω.

●Типични сценарији примене кутије за раздвајање каблова од 24кВ Типични структурни

▶Нова енергетска електрана: одводњавање колекторске линије 24кВ за енергију ветра на мору.

▶Индустријски парк: Кабловска грана високонапонског мотора или трансформатора.

▶Минско/нафтно поље: разводна кутија 24кВ отпорна на експлозију (Ек д ИИЦ Т4).

▶Урбана високонапонска дистрибутивна мрежа: алтернативна шема за орман кабловске мреже (уштеда простора)

●Услови коришћења 24КВ кутије за раздвајање каблова европског типа

Температура околине 10КВ европског типа кабловске дистрибутивне кутије: -30~40℃

Брзина ветра: еквивалентно 34м/сл и не више од 700Пал

Влажност: просечна дневна релативна влажност ваздуха није већа од 95%

Просечна месечна релативна влажност ваздуха није већа од 95%

 Отпоран на ударце: хоризонтално убрзање није веће од 0,4 м/с², а вертикално не веће од 0,15 м/с²

Нагиб места уградње кабловске разводне кутије европског типа: мање од 3

Окружење за инсталацију: Ваздух у околини не би требало да буде очигледно загађен корозивним, запаљивим гасом, воденом паром, итд., а место инсталације не би требало да буде снажно вибрирано.

● Технички параметар 24КВ европског типа кабловске разделне кутије

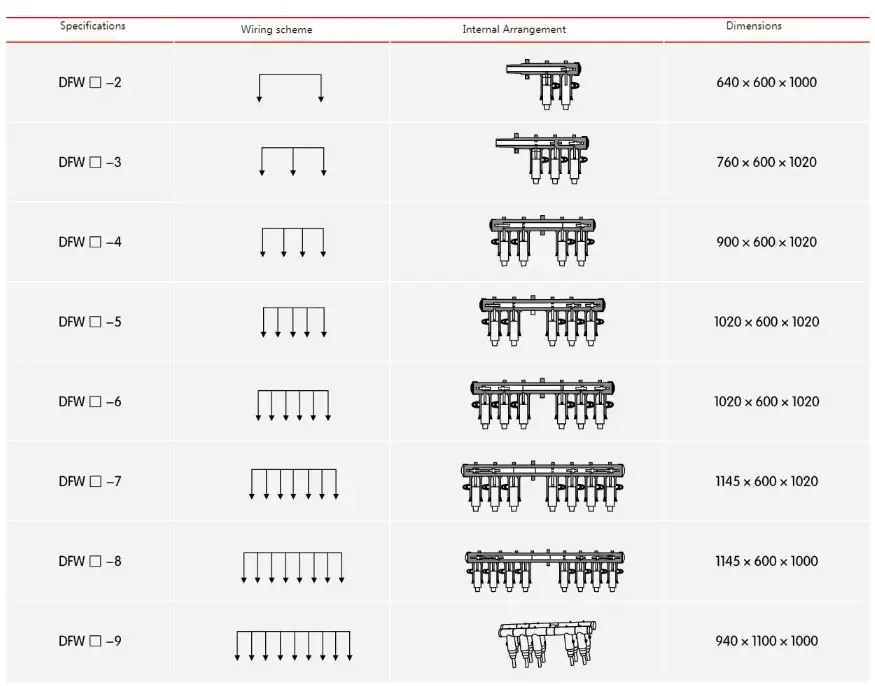

● 24КВ европски тип кабловске разделне кутије Опис броја поруџбине

ФАК

П: МОК 24КВ разводне кутије

О: Можемо чак и продати 1 сет.

П: Гаранција за ову врсту производа?

О: 12-24 месеца
