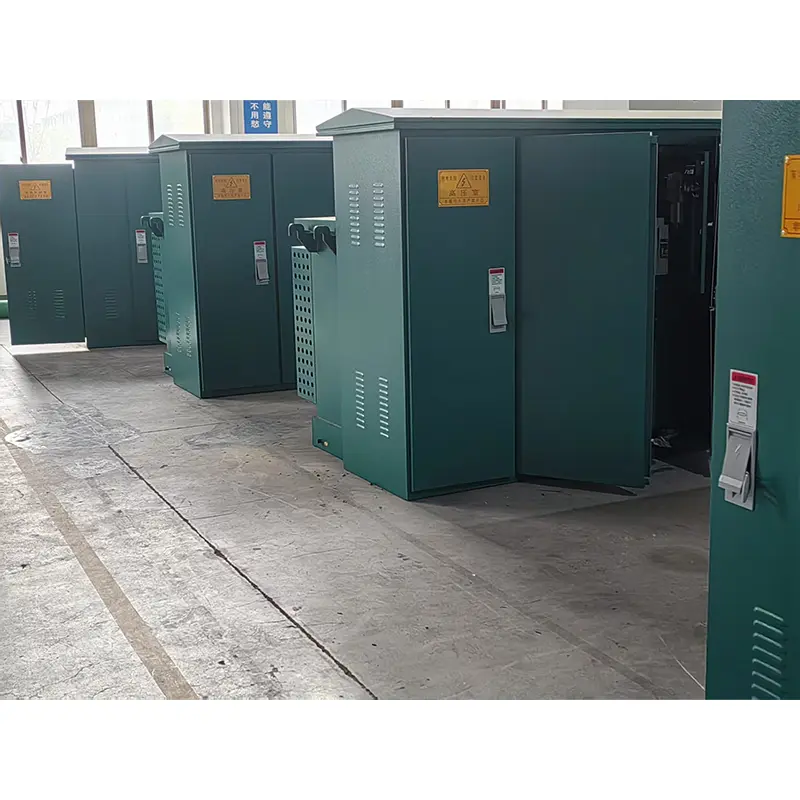

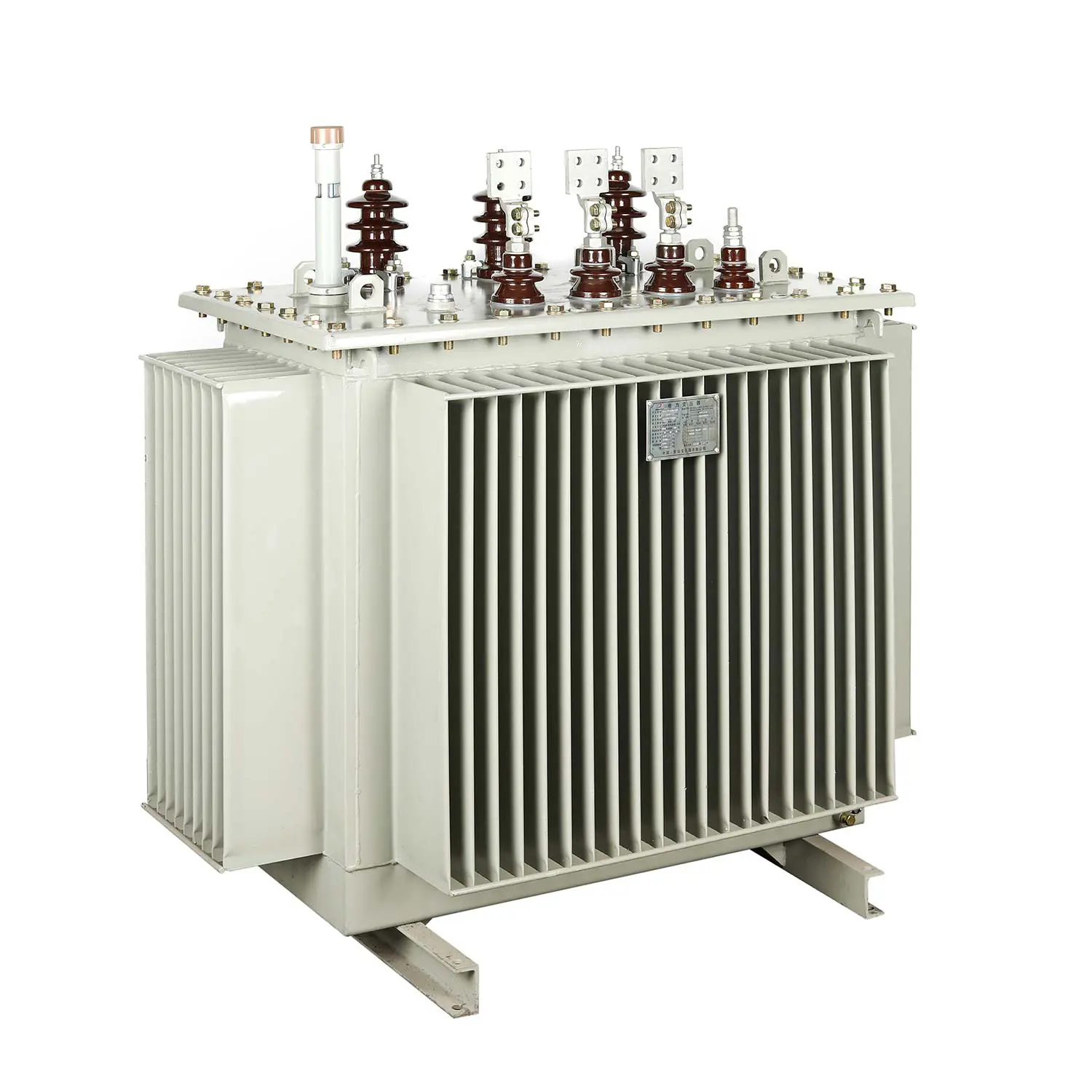

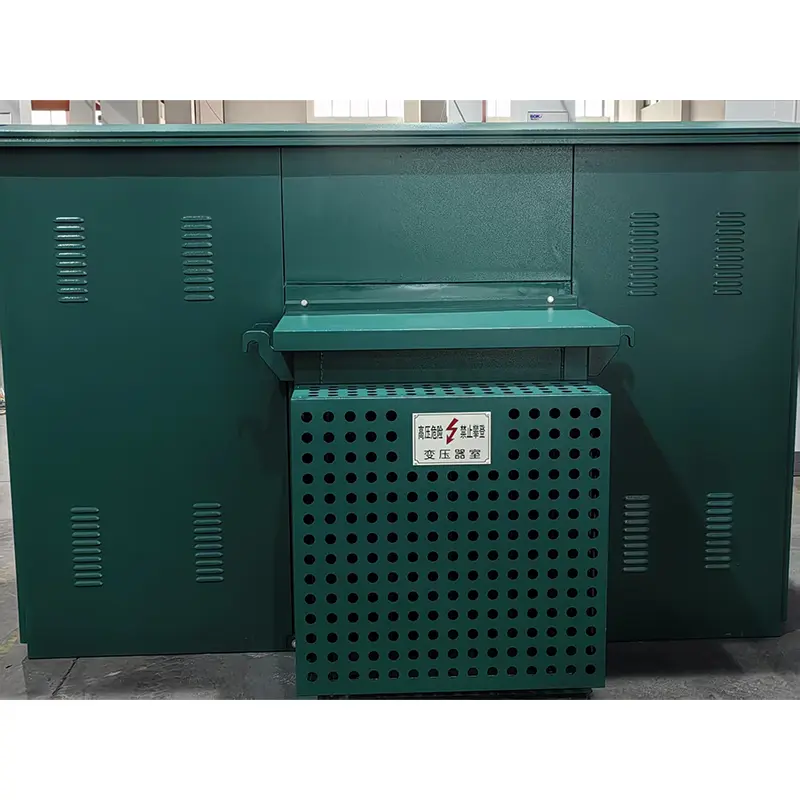

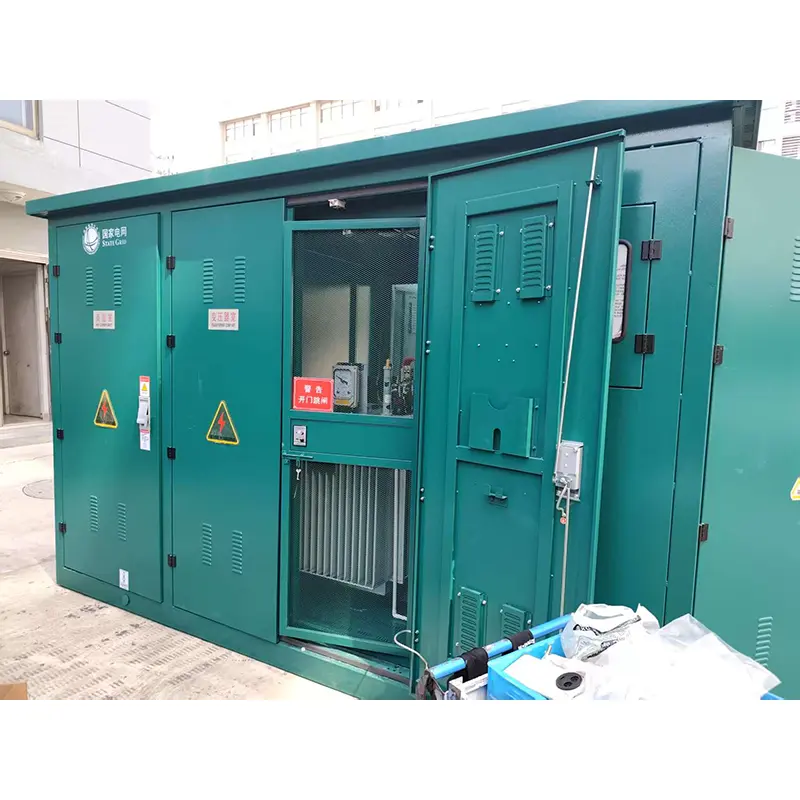

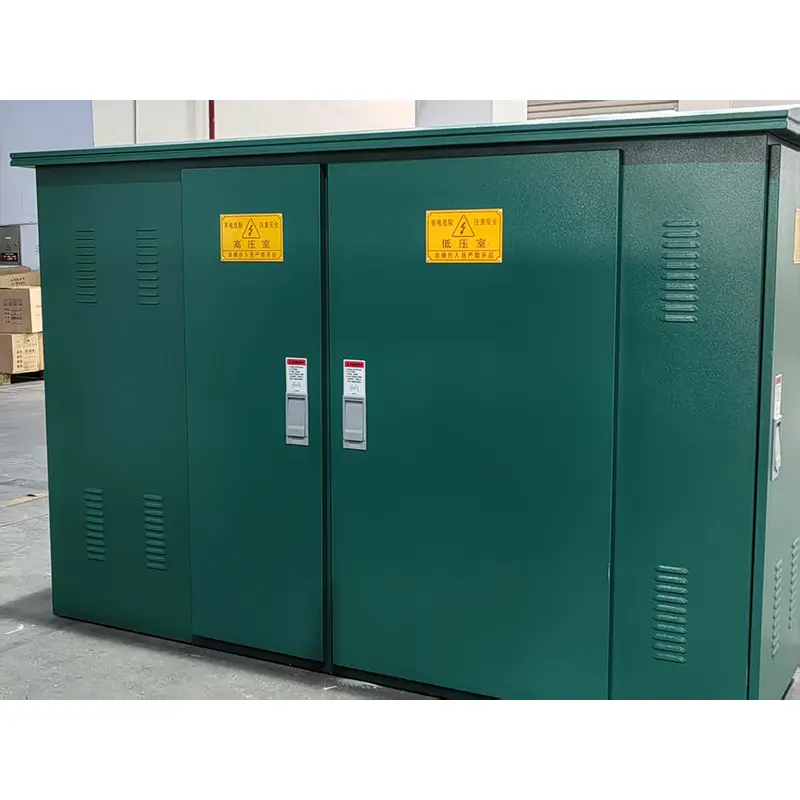

Америчка тип затворена подстаница

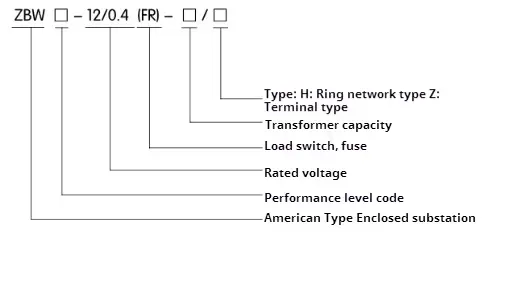

● Модел значења приложене подстанице ЗБВ-12 типа

● Карактеристике структуре подстаница Америцан Типе

1. У прилогу америчког типа усваја компактну структуру, малу запремину, само око 1/3 ~ 1.5 домаће европске трансформаторе са истим капацитетом, у великој мери, у великој мери смањујући подни простор.

2. Потпуно запечаћена и потпуно изолована структура, није потребна изолациона удаљеност, а лична сигурност је поуздано заштићена.

3. У затвореној подстаницама америчког типа помоћу високонапонског ожичења и на мрежу звона и терминал, са флексибилним режимом напајања и високом поузданошћу.

4. Одлично перформансе трансформатора: низак губитак, ниска бука и ниски пораст температуре; Јаки капацитет преоптерећења, отпорност на кратки круг и отпорност на ударце.

5. испуњавају све врсте захтева за храњење ниског напона, који се могу одабрати у складу са шемом или је дизајнирали сами;

6. Постоје две врсте кабловских глава: 200а КЛУГ и 600 А "Т" фиксни кабл типа "Т", обојица могу бити опремљени потпуно изолованим шанком цинковског оксида. Кабловска глава у износу од 200А може се прикључити и искључити и искључити оптерећење и такође може да репродукује улогу изолационог прекидача.

● Фусе

Високонапонска страна америчке врсте затворене подстанице пружа се са пуним рангом заштитом серије серије за сигурносну копију заштитног копирања и додатка осигурача, што је једноставно у принципу, економичан и поуздан; Осигурач за заштиту од резервне копије је нафтно уроњено окружење високог напона са великим капацитетом. Тек када трансформатор не успе интерно, утикач је опремљен двоструким осетљивим осигурачем, што може пружити двоструку заштиту струје и температуре. Након што се дуал-осетљив осигурач буде удубљен, језгро осигурача се може лако заменити на лицу места.

● Структура и секвенца рада

1. изглед

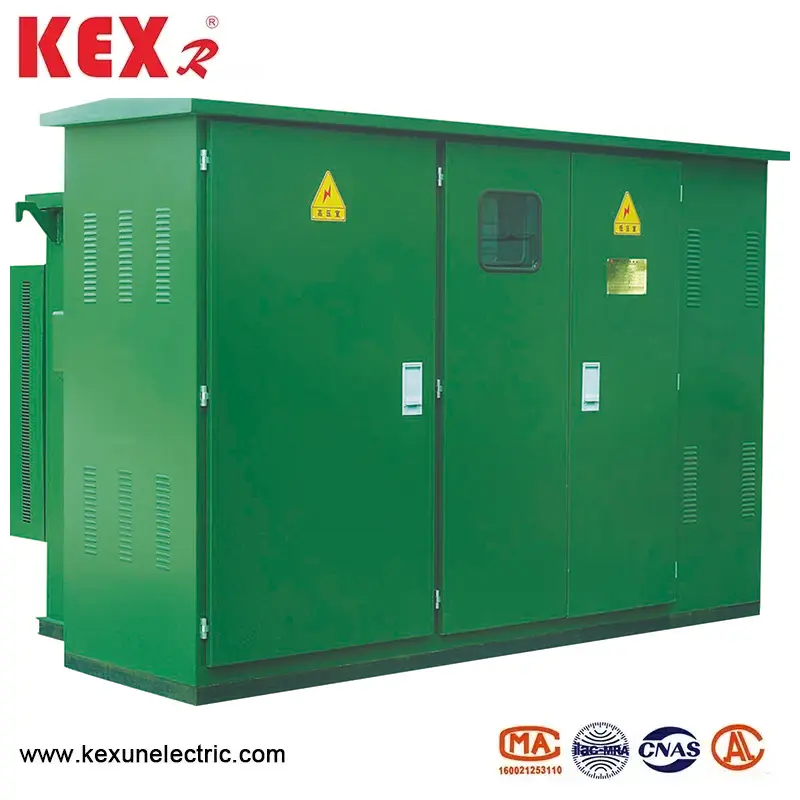

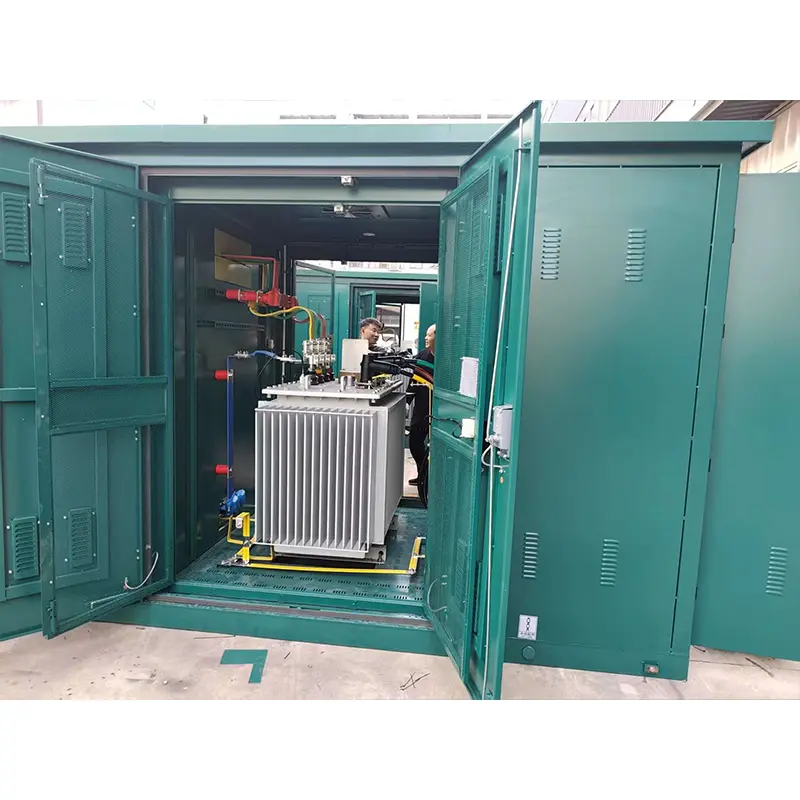

За облик и структуру од 10кВ ЗБВ-12 Америцан Типе затворене подстанице, погледајте Слика 2 и Слика 3. Резервоар за нафту је подељен на два дела: горњи део је резервоар за нафте и доњи део трансформаторског уља. Два дела су само електрично повезана, али уље је блокирано. Схематски дијаграм приказан је на слици 1, у којој су "И" и "И" линије петље мреже, "ЛЛ" гране су трансформаторске филијале, а "В" је нисконапонски излаз. Подстаница се може користити у и прстенасти мрежни систем напајања и терминалном систему, а конверзија је веома згодна. ФЕЕД ЛИНЕ и "ЛД" БРАНЦХ је пребачен прекидачем оптерећења мреже прстена. Истовремено, долазни терминал високоположне стране трансформатора опремљен је сигурносним осигурачима за заштиту од сигурносних копија и прикључив осигурачи како би заштитили квар кратког споја и преоптерећења и преоптерећености и преоптерећености. Истовремено се такође могу инсталирати и уређаји за приказивање високог напона и гушевина. Крај трансформатора ниског напона је резултат након проласка кроз метар и прекидач ниског напона.

● Димензије и тежина приложене подстанице ЗБВ-12

2. Осигурач за заштиту од сигурносне копије

Повезана је у серији са додатним осигурачем у грани трансформатора (види Р1 и Р2 на слици 2) да би се формирала заштита од пуног домета. Само пуше када је у подстаници кратка кривица, тако да је вероватноћа пухања врло ниска. Инсталиран је у горње резервоар за уље, а резервоар за нафту треба отворити ако се то ажурира.

3. Укључите осигурач

◆ Његов језгро топљења има двоструку осетљивост (температура и струја), односно то се топи када страна оптерећења не успе (преоптерећење или прекомерна температура). Осигурач за заштиту од укључивања и сигурносне копије се користе у серији, што може заштитити целини опсег од мале струје (неколико пута у великом тренутку (неколико десетина килограма), а максимална церка је 50КА.

 Разумно подударање сигурносног копија и укључивања утикача утиче на перформансе целе трафостанице. Погледајте следећу табелу за део смерница за одабир осигурача у 10кВ америчким типом приложене подстанице за референцу. НАПОМЕНА: Није погодан за остале врсте подстаница.
