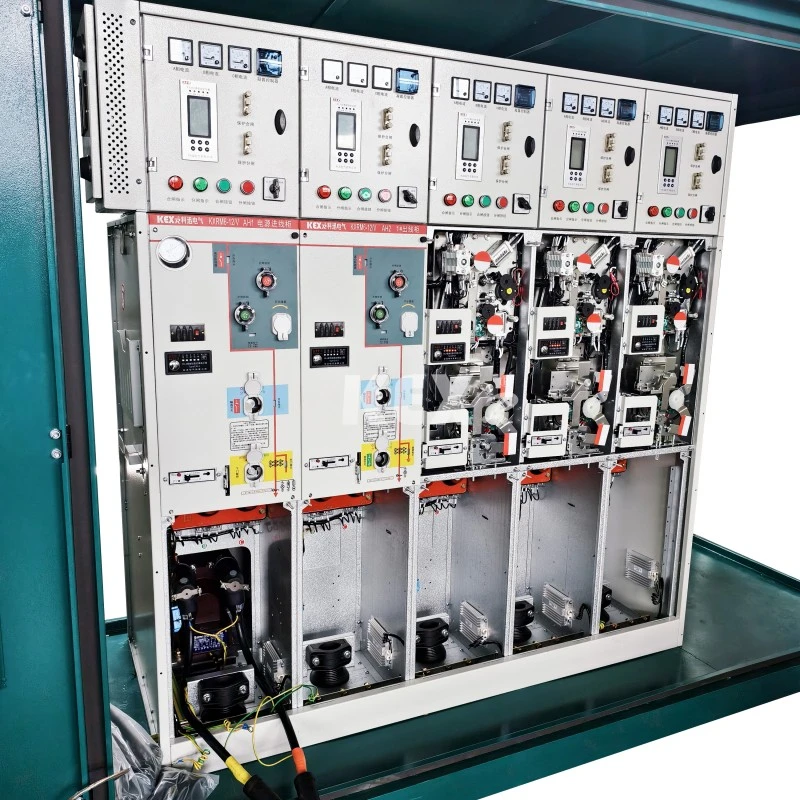

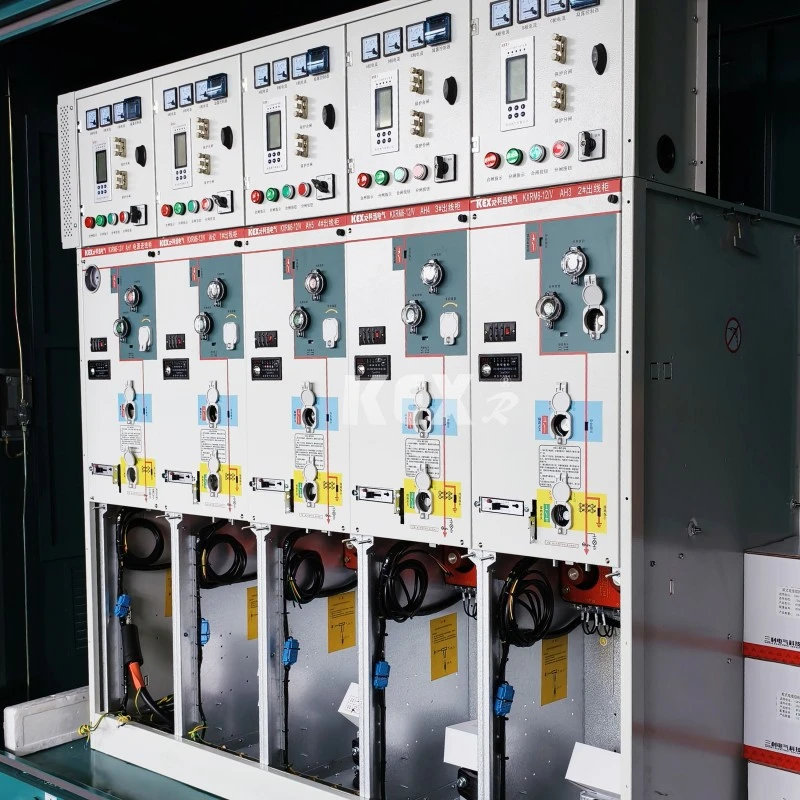

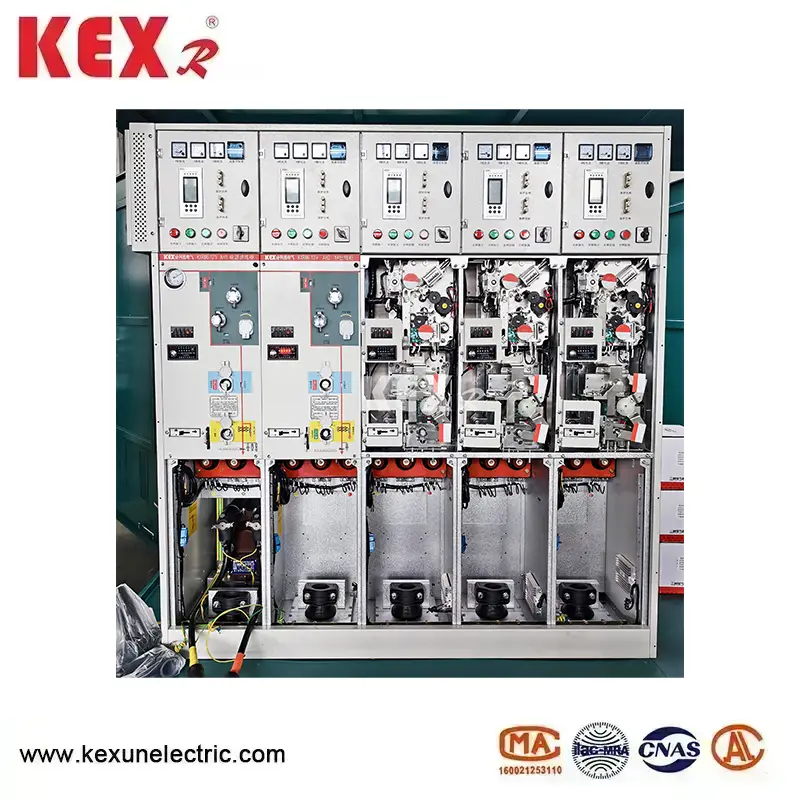

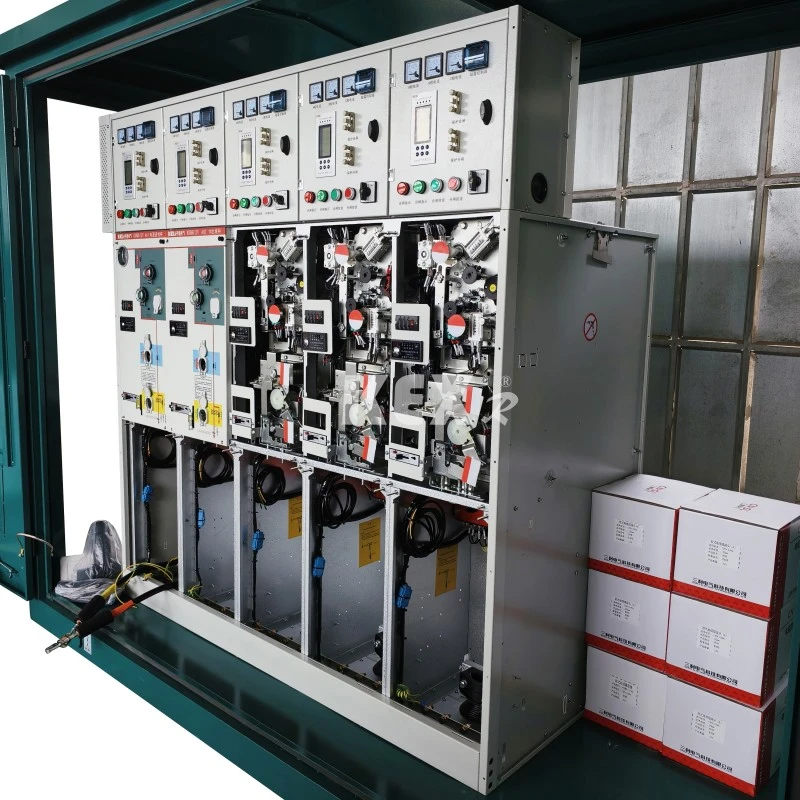

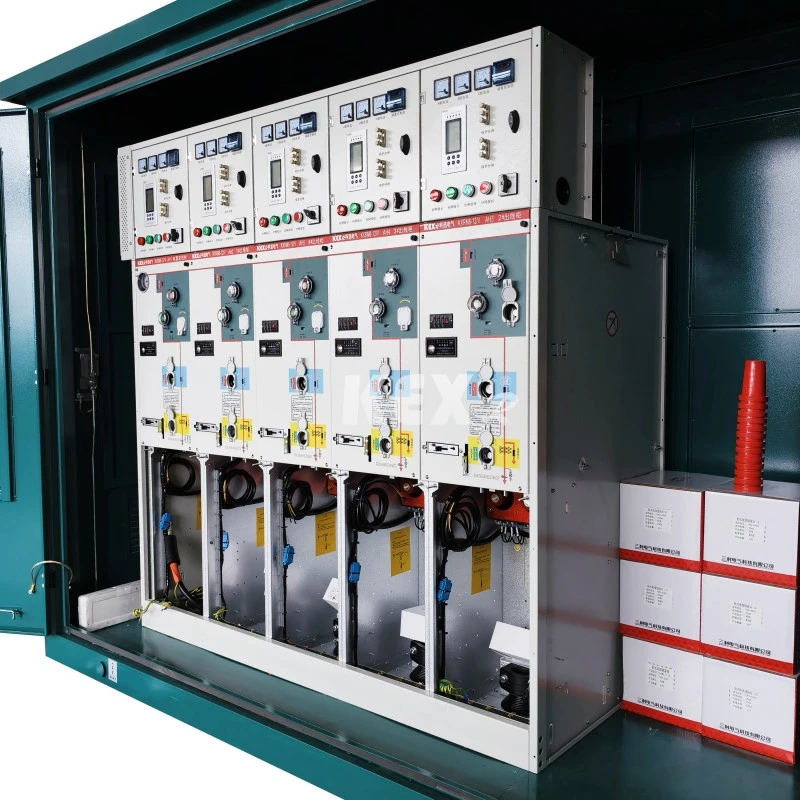

Комбиновани тип ГИС кабинета

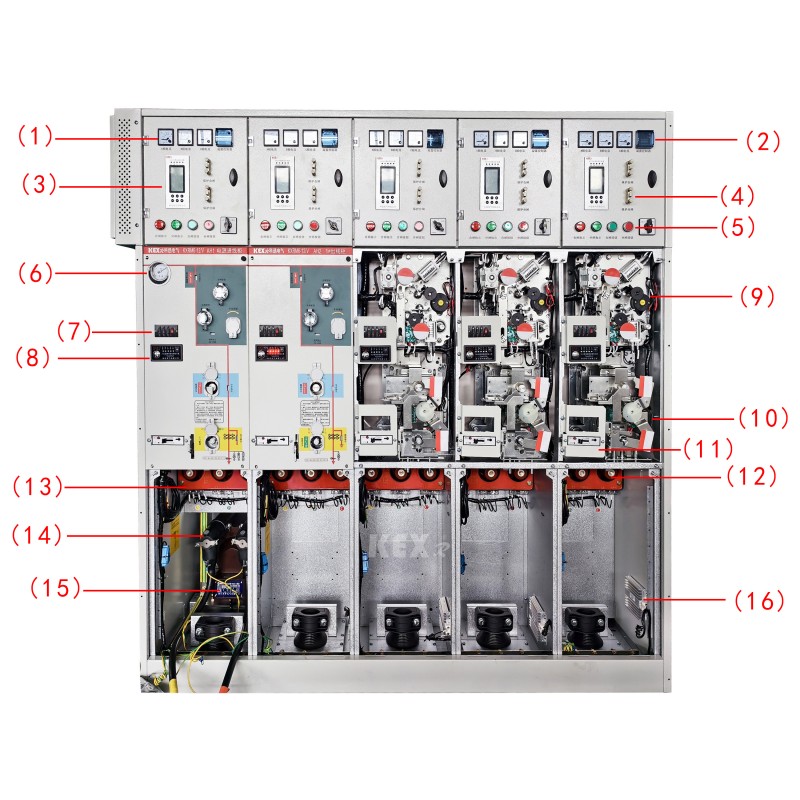

●Компоненте

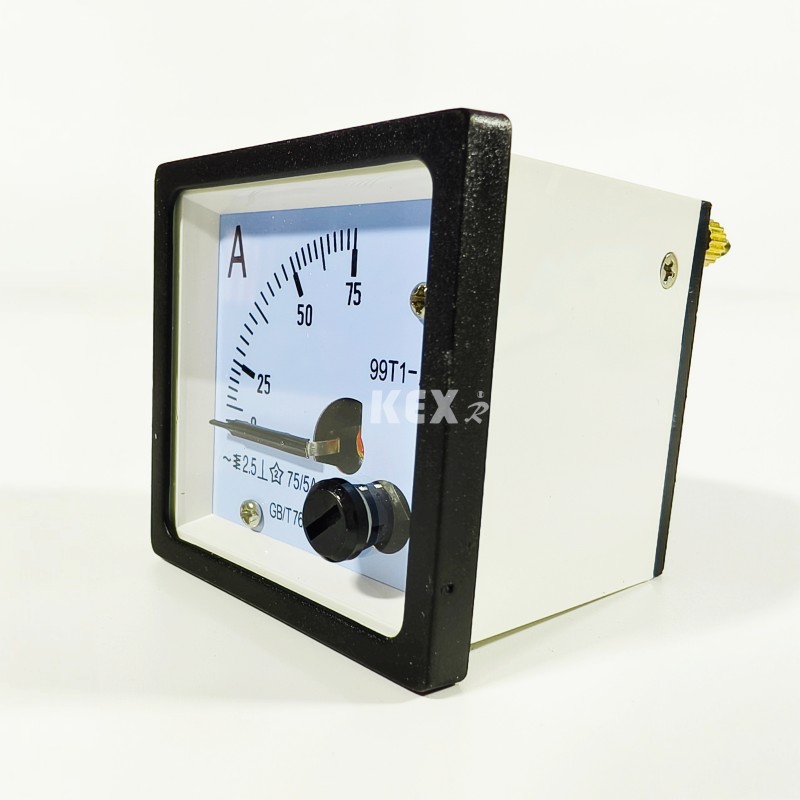

1.Амперметар

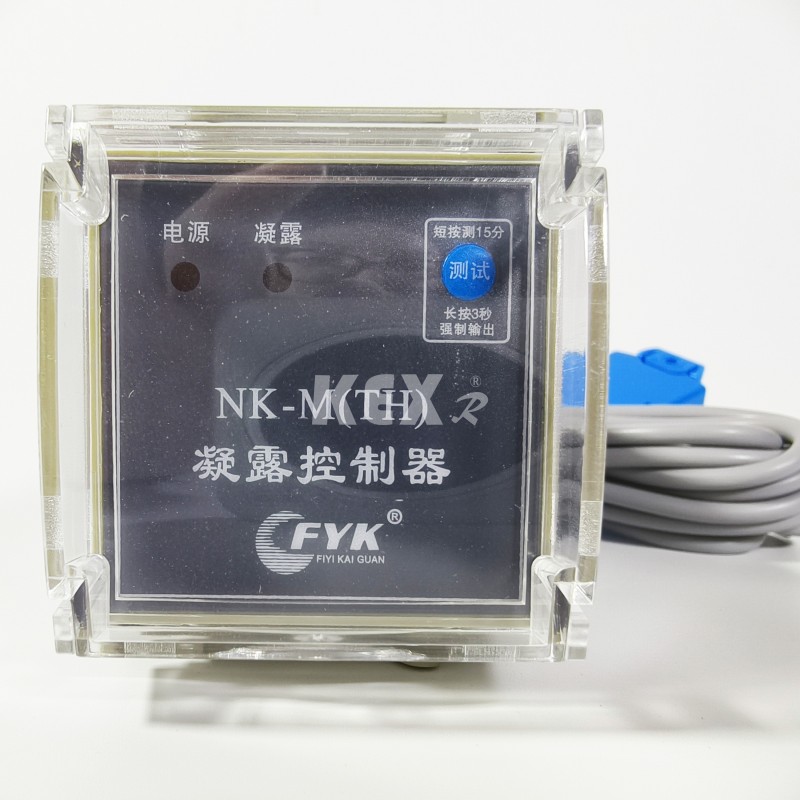

2.Кондензациони контролер

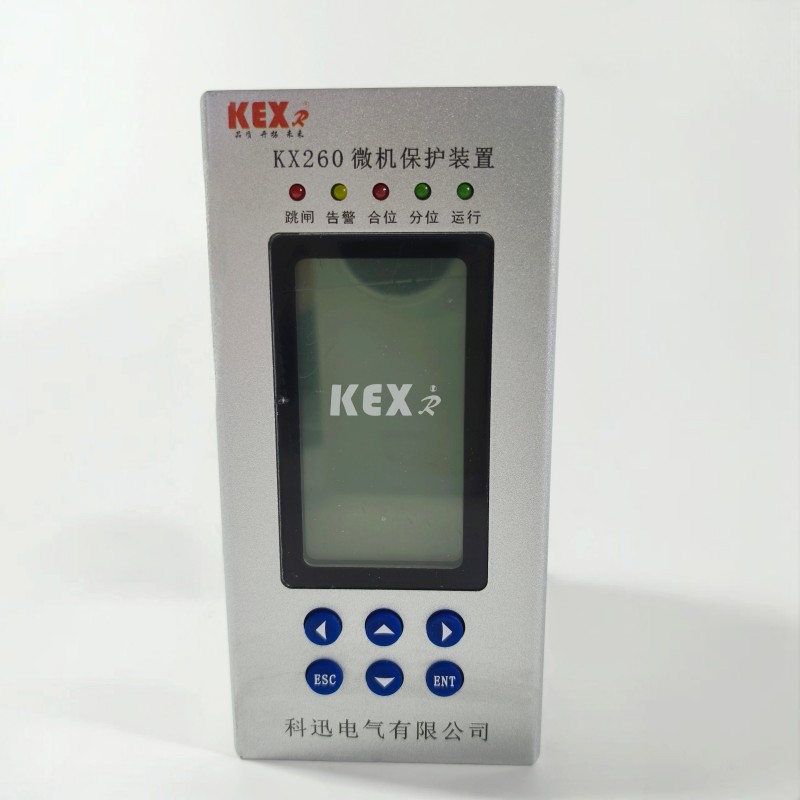

3. Уређај за заштиту микрорачунара

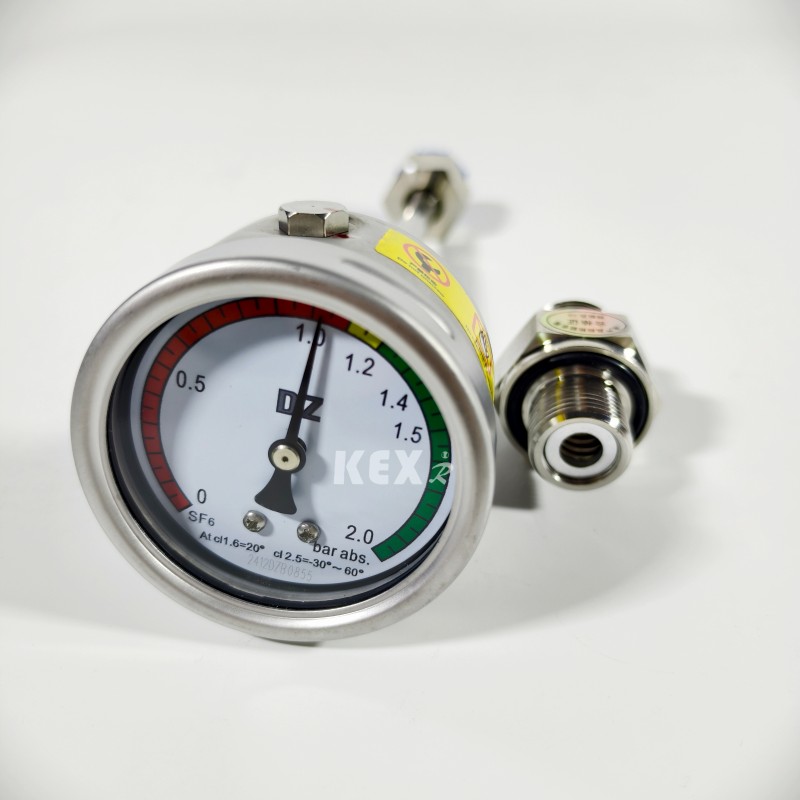

6 .Барометар

7. Напуњен дисплеј

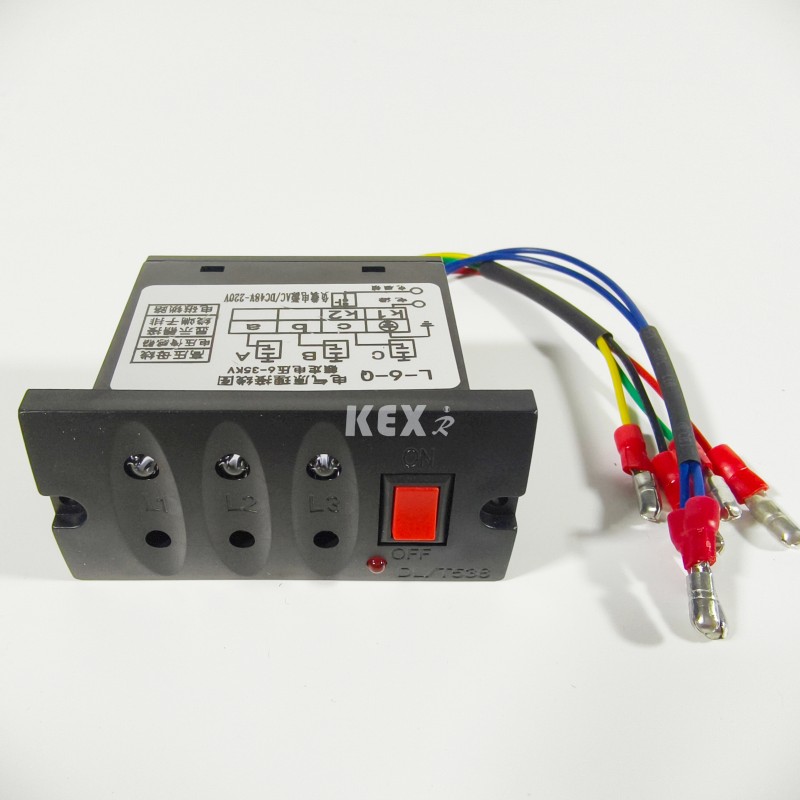

 8.. Индикатор грешке

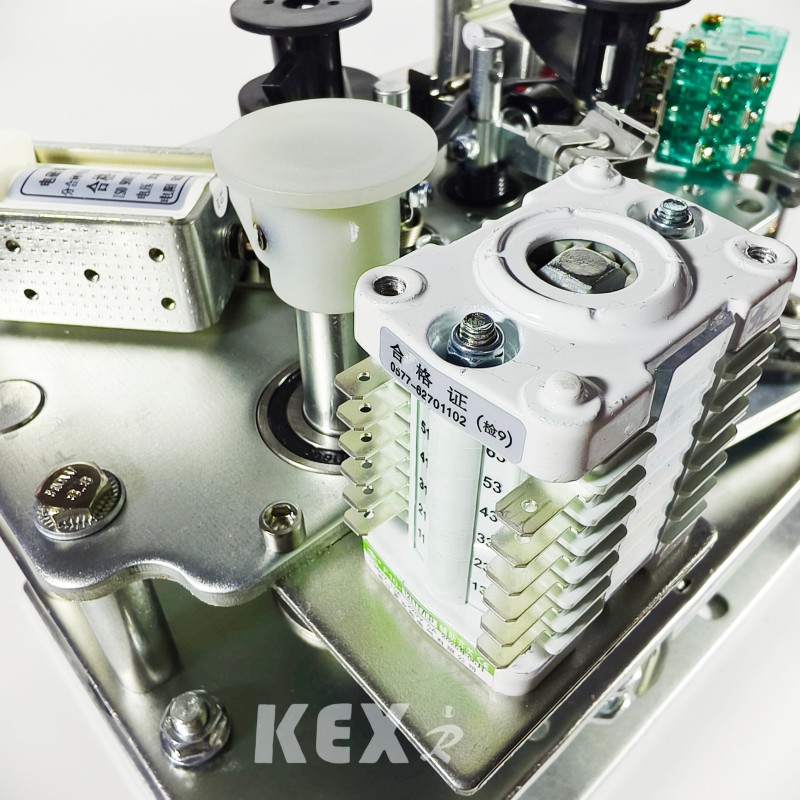

9. Електрични радни механизам

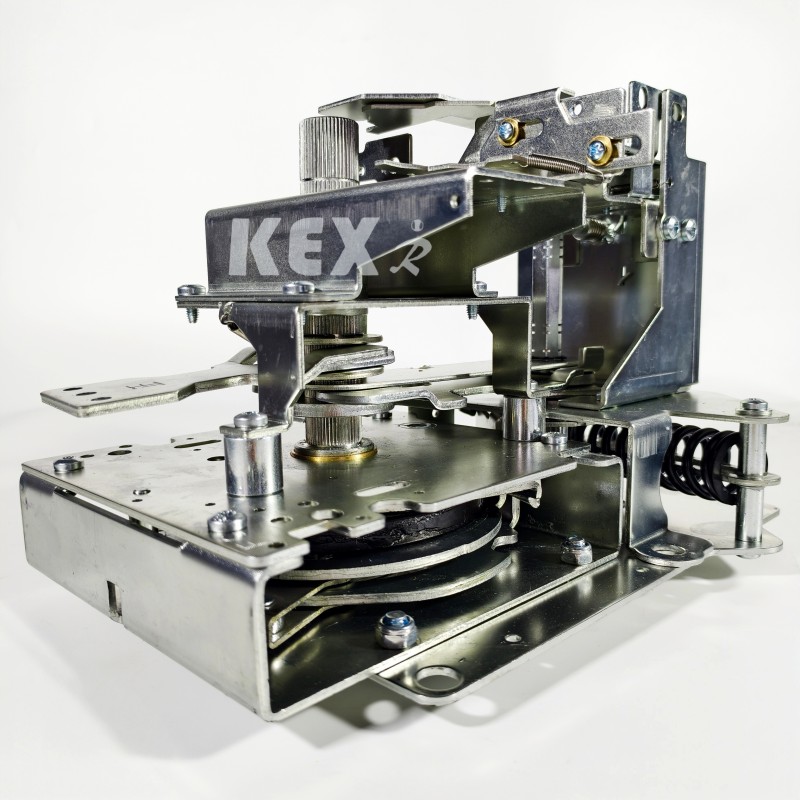

10. Механизам за ручни рад

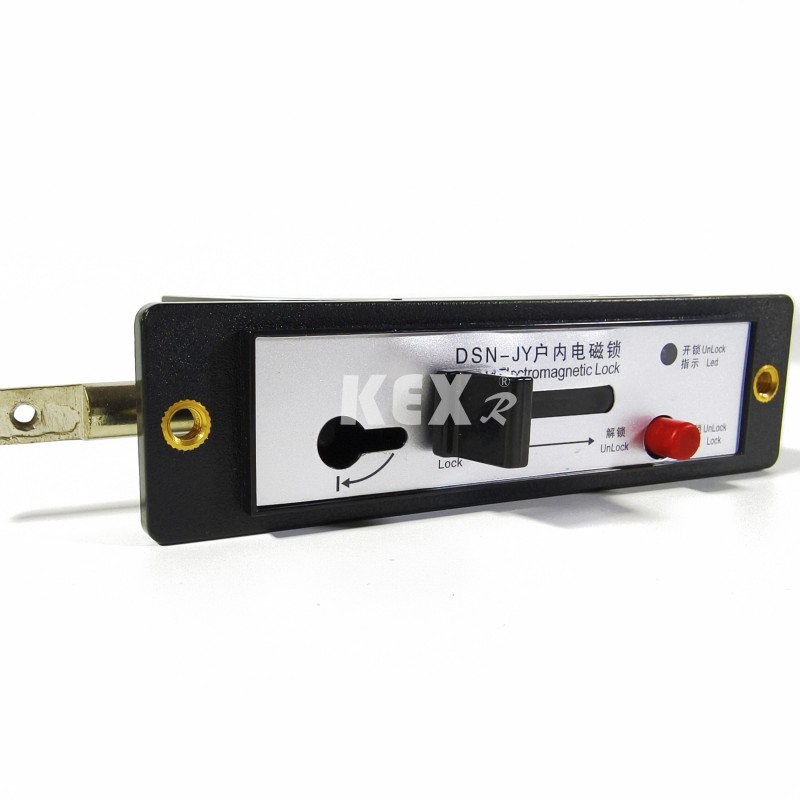

11. Електромагнетна брава

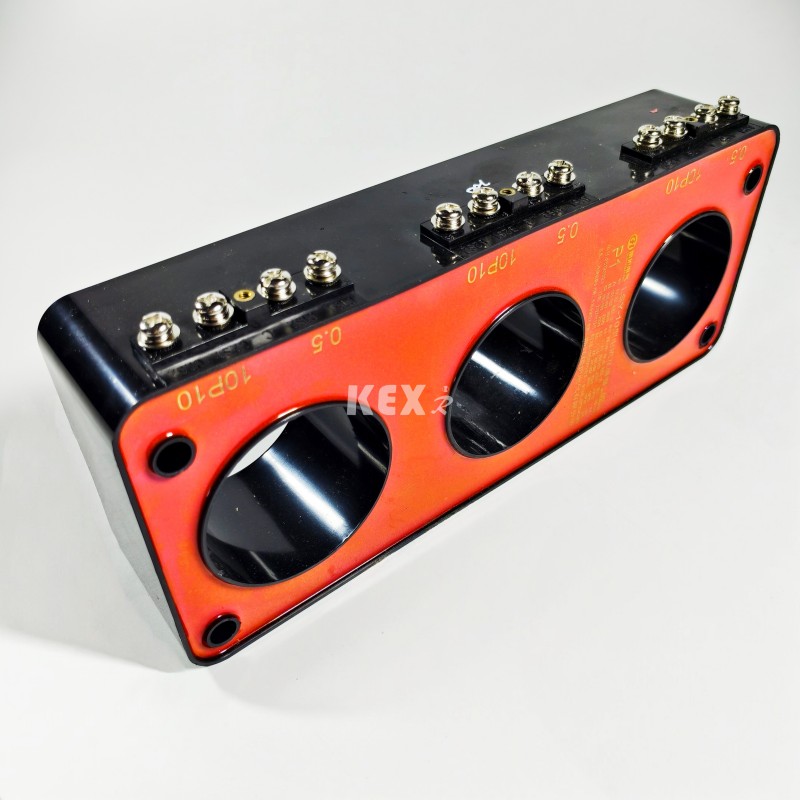

12~13 . Струјни трансформатор

14. Утикач за кабл

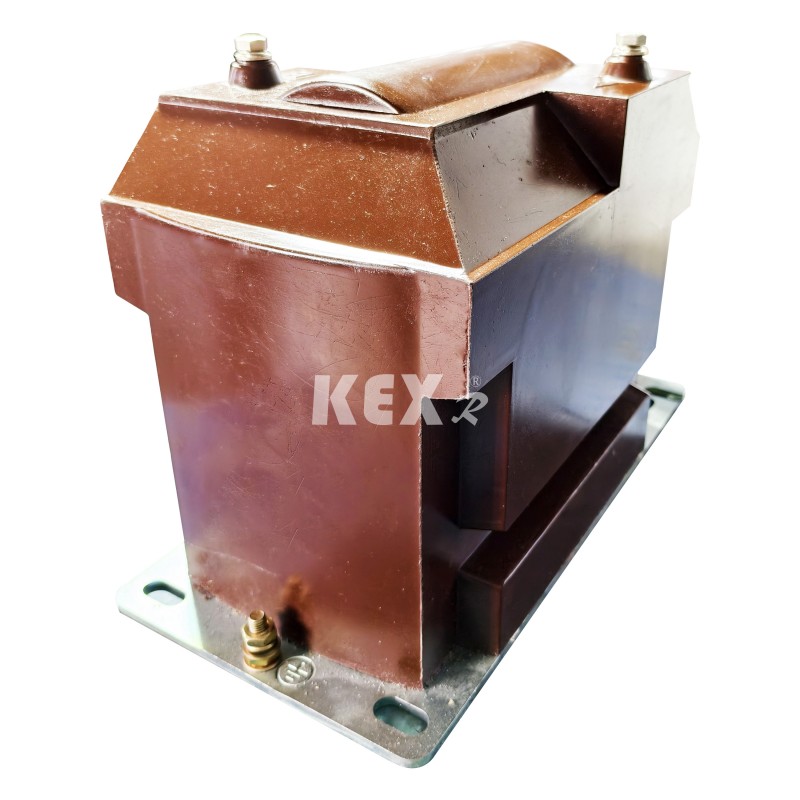

15.Напонски трансформатор

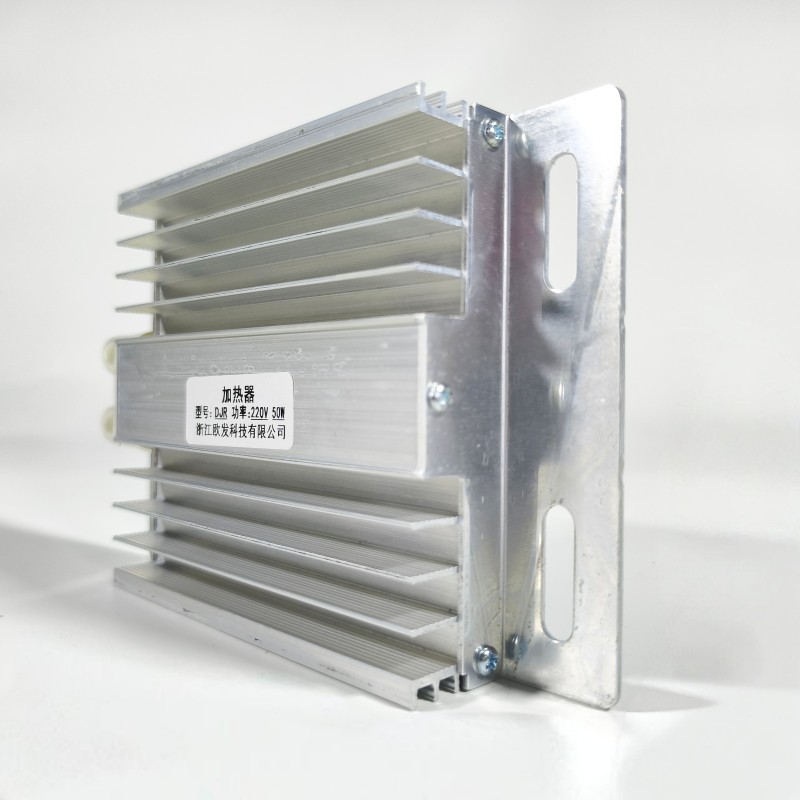

16. Грејна плоча од легуре алуминијума

● Услови коришћења

ККСРМ6-12 Комбиновани тип ГИС кабинета прикладан је за високе и ниске температуре (+40℃~-40℃), влажност, прашину, загађење соли, руднике, велику надморску висину (1000м) и друга окружења. Краткотрајно потапање у воду у року од 24 сата не утиче на употребу. Напомена: Ако је надморска висина већа, наведите одређену надморску висину.

● Стандарди

Комбиновани ГИС кабинет ККСРМ6-12 испуњава стандарде у наставку

ИЕЦ60056、ИЕЦ60298、ИЕЦ60129、ИЕЦ60420、ИЕЦ60265、ИЕЦ60694 итд...

ГБ3804, ГБ3906, ГБ11022  итд...

● Главне предности

◆ Гас СФ6 у ГИС ормару комбинованог типа ККСРМ 6-12 се користи као средство за гашење лука и изолацију.

◆ Разводни орман је потпуно заптивен и изолован; Сабирнице, прекидачи и делови под напоном су потпуно затворени у кућишту од нерђајућег челика.

◆ Шупљина је испуњена гасом СФ6 од 1,4 бара, а ниво заштите достиже ИП67: на цео уређај прекидача потпуно не утичу спољашњи услови околине, што може осигурати нормалан рад прекидача чак иу екстремним случајевима као што је краткотрајно урањање у воду, а производ не захтева одржавање.

◆ Разводни орман има савршен уређај за закључавање „пет-превенције“, који у потпуности елиминише неуспјех у раду особља и опреме који може бити узрокован људским погрешним радом.

 ◆ Сви разводни ормари имају поуздане сигурне канале за смањење притиска, који могу осигурати личну сигурност оператера чак иу екстремним случајевима.

 ◆ Ормар је подељен на комбинацију фиксних јединица и комбинацију јединица која се може проширити.

◆ Ормар обично улази и излази са предње стране, а такође се може продужити или продужити са стране у складу са различитим положајима уградње.

◆ Величина ормана је погодна за уградњу и може бити погодна за места са уским простором и лошим условима животне средине.

◆ Ормар може бити опремљен електричним, даљинским и надзорним уређајима према различитим потребама корисника.

● Табела углавном техничких параметара

НАПОМЕНА¹:Зависи од називне струје осигурача

НАПОМЕНА²:Зависи од високонапонског осигурача

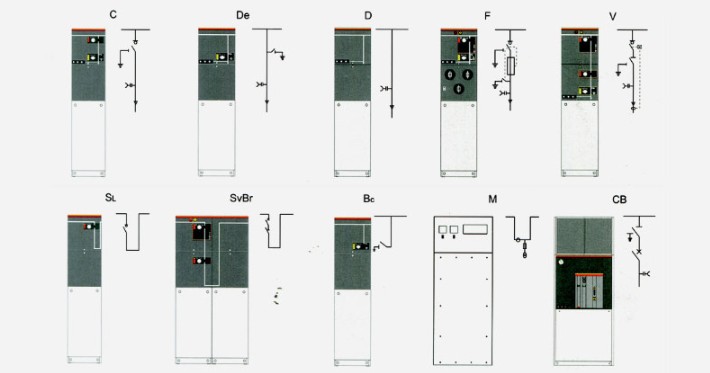

● Сваки модул ГИС кабинета комбинованог типа има следећу конфигурацију

▶Д конфигурација ормара Погледајте "Модул за повезивање каблова без ножа за уземљење" за стандардну конфигурацију и карактеристике.

▶Конфигурација Ц ормана Погледајте "Модул прекидача оптерећења" за стандардну конфигурацију и карактеристике.

▶Ф конфигурација ормара Погледајте "Модул вакуумског прекидача" за стандардну конфигурацију и карактеристике.

 Стандардна комбинација ГИС кабинета комбинованог типа ККС-РМ6 такође може да обезбеди следеће конфигурације

▶Капацитивни индикатор напона улазне чауре

▶Свака ваздушна комора је опремљена манометром за праћење густине СФ6.

▶Ушица за подизање

▶Ручка за руковање

Пример:

□ Прекидач оптерећења Модул Ц

○ Стандардна конфигурација и функције

▶630а сабирница

▶Прекидач за оптерећење/уземљење са три станице

▶Погонски механизам са три места са једном опругом са два независна прекидача оптерећења и погонским вратилима прекидача за уземљење.

▶Индикација положаја прекидача оптерећења и прекидача за уземљење

▶Хоризонтална излазна чаура напред, 630А 400 серија завртња.

▶Капацитивни индикатор напона за индикацију наелектрисања проводника

▶За све функције прекидача, згодно је инсталирати катанац на панелу.

▶Манометар за гас СФ6 (само један у свакој кутији за гас СФ6)

▶Сабирница за уземљење

▶Закључавање између прекидача за уземљење и предње плоче кабловске собе

○ Опционалне конфигурације и функције

▶Резервисано проширење аутобуса

▶Спољна магистрала

▶Прекидач оптерећења електрични погонски механизам ДЦ24В/48В/110В/220В; АЦ 110В/220В;

▶Индикатор кратког споја и земљоспоја Струјни трансформатор са мерним прстеном и амперметар

▶Мерни прстенасти струјни трансформатор и мерач ват-часова

▶Одводник грома или дупла кабловска глава може се поставити на улазну чахуру кабла.

▶Закључавање кључем Закључавање уземљења долазног вода (закључавање прекидача за уземљење када је чаура под напоном) АЦ/ДЦ 110 В/220 В. помоћни контакт

▶Положај прекидача оптерећења 2НО+2НЦ, положај прекидача за уземљење 2НО+2НЦ, манометар 1НО са сигналом и апарат за гашење лука 1НО са сигналним контактом.

▶Секундарни уређај се може уградити

▶Комора секундарног вода на врху разводног ормана, нисконапонска кутија на врху разводног ормана.

□ Комбиновани прекидач оптерећења и осигурач Модул Ф

○ Стандардна конфигурација и функције

▶630а сабирница

▶Прекидач оптерећења са три станице, први крај осигурача је механички повезан са прекидачем за уземљење на крају осигурача.

▶Управљачки механизам са три места са опругама, са два независна прекидача оптерећења и погонским вратилима прекидача за уземљење.

▶Индикација положаја прекидача оптерећења и прекидача за уземљење

▶Цев са осигурачем

▶Осигурач је постављен хоризонтално.

▶Индикација искључења осигурача Хоризонтална излазна чаура на предњој страни, утичница серије 200 од 200А.

▶Капацитивни индикатор напона за индикацију наелектрисања проводника

▶За све функције прекидача, згодно је инсталирати катанац на панелу.

▶Манометар за гас СФ6 (само један у свакој кутији за гас СФ6)

▶Сабирница за уземљење

▶Параметри осигурача за заштиту трансформатора су 12КВ, мак 125А, 24КВ и мак 63А.

▶Закључавање између прекидача за уземљење и предње плоче кабловске собе.

○ Опционалне конфигурације и функције

▶Резервисано проширење сабирнице

▶Мотор екстерне магистрале за рад прекидача оптерећења 24В/48В ДЦ 110В/220В ДЦ/АЦ.

▶Паралелни окидач 24В/48В ДЦ 110В/220В ДЦ/АЦ.

▶Паралелни намотај за затварање 24В/48В ДЦ 110В/220В ДЦ/АЦ.

▶Мерни прстенасти струјни трансформатор и амперметар Мерни прстенасти струјни трансформатор и мерач ват-часова

▶Закључавање уземљења долазног вода (закључавање прекидача за уземљење када је проводник под напоном) АЦ/ДЦ 110 В/220 В. помоћни контакт

▶Положај затварања оптерећења 2НО+2НЦ, положај прекидача за уземљење 2НО+2НЦ, прегоревање осигурача 1НО, манометар 1НО са сигналом и апарат за гашење лука 1НО са сигналним контактом.

▶Секундарни уређај се може уградити у комору секундарног вода на врху разводног ормара и нисконапонску кутију на врху разводног ормара.

□ Модул бројила М

○ Стандардна конфигурација и функције

▶12КВ мерни орман

▶2 струјна трансформатора

▶2 трансформатора напона

▶6 ком чахуре серије 400 се користе за повезивање флексибилне проширене екстерне магистрале ГСФР6-12, са горњим улазом и доњим излазом.

▶Прекидач пламена за заштиту ПТ

▶Компонента ниског притиска 1 волтметар са прекидачем за пребацивање, 1 амперметар са прекидачем за пребацивање, ширина к висина к дубина =696×1806×820 мм.

○ Опционалне конфигурације и функције

▶3 струјна трансформатора

▶3 напонски трансформатори громобран

▶Капацитивни индикатор напона за индикацију да је склопни уређај напуњен

▶Компонента ниског притиска  : 1  мерач снаге, 1 мерач реактивне снаге.

□ ВЦБ модул ЦБ

○Стандардна и опционална конфигурација и функције

▶Одводник грома се поставља на улазни кабл 1250а/630а сабирнице.

▶Вакумски прекидач за заштиту водова 1250а/630а

▶Струјни трансформатор

▶Вакумски прекидач ВД4Кс0 на електрични погон 10ВДЦ

▶Трансформатор напона

▶Електрични рад НУС-а, горње три станице за изолацију/уземљење вакуумског прекидача. ▶Заштитна и управљачка јединица РЕФ542плус (са заштитним ЦТ)

▶Развојни калем 110В/220В ДЦ

▶Намотај за затварање 110В/220ВДЦ

▶400-серија чаура излазне чауре 1250А/630А постављена хоризонтално напред.

▶Резервисано проширење магистрале капацитивног индикатора напона 1250А/630А за индикацију проводника под напоном

▶Манометар за гас СФ6 (само један у свакој кутији за гас СФ6) Ширина к висина к дубина = 696× 1806× 781 мм. ▶ Редослед укључивања-искључивања: О-0.3с-ЦО-180с-ЦО.

▶Сензор притиска гаса

□ Додатни прибор

1. Помоћни контакт Сви прекидачи оптерећења и прекидачи могу бити опремљени са 2НО+2НЦ индикатором положаја прекидача. Паралелни окидач (АЦ или ДЦ) може се инсталирати на трансформаторски прекидач и прекидач, а нисконапонска управљачка компонента се налази иза предње плоче.

2. Индикатор напона Капацитивни индикатор напона показује да ли је чаура напуњена или не, а утичница на њој може да се користи за нуклеарну фазу.

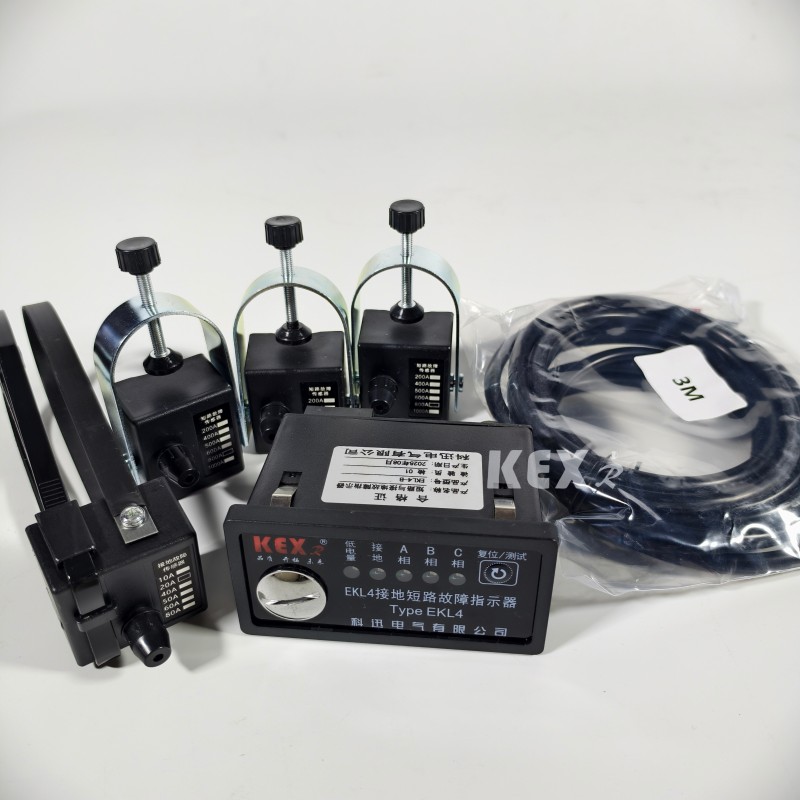

3. Индикатор кратког споја и уземљења Да би се олакшало лоцирање квара, модул кабловског прекидача може бити опремљен индикаторима кратког споја и грешке уземљења ради једноставног откривања квара.

4. Електрични рад То је стандардна шема за ручни механизам управљања кабловском склопном јединицом и јединицом трансформатора. Такође можете изабрати да инсталирате електрични погонски механизам. Кабловским прекидачима, вакуумским прекидачима и прекидачима за уземљење управљају механизми који се налазе иза предње плоче. Свим прекидачима и прекидачима се може управљати рукохватом (стандардна конфигурација), или могу бити опремљени моторним погонским механизмом (прибор). Међутим, прекидачем за уземљење се може управљати само ручно, а конфигурисан је механизам са могућношћу затварања струје квара. Електрични погонски механизам се лако може реализовати по фазама.

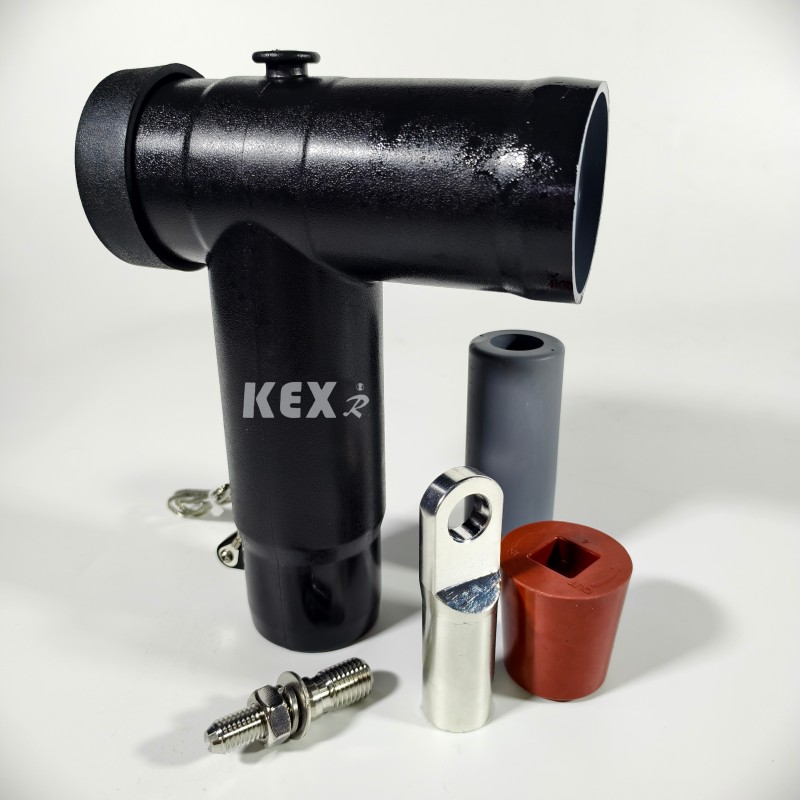

5. Кабловски прикључак Уграђене су стандардне чауре у складу са ДИН47636. Све чауре имају исту висину од тла и заштићене су поклопцем кабловске собе. Неке поклопне плоче се могу спојити са прекидачем за уземљење, а специјалне двокабловске покривне плоче се такође могу користити за долазне водове са двоструким кабловима.

6. Индикатор притиска Обично је опремљен индикатором притиска који формира манометар. Поред тога, могу се обезбедити електрични контакти који указују на смањење притиска.

7. Закључавање кључем. Кључне браве за прекидаче, прекидаче оптерећења и прекидаче за уземљење могу да се инсталирају. Може бити опремљен полу-склопом за закључавање, који је погодан за прекидаче, прекидаче оптерећења и прекидаче за уземљење.

8. Прекидач лука Све прстенасте мрежне јединице могу бити опремљене одводницима лука. Када дође до стварања лука у унутрашњости, одводники лука ће се аутоматски затворити на улазној чаури, укључујући Д, ДЕ и В модуле, а сви кабловски модули могу бити опремљени одводником лука. Они морају наручити са јединицом и не могу је променити. Овом методом се може назначити деловање апарата за гашење лука, а електрични контакти у СФ6 орману су повезани на терминал иза предње плоче.

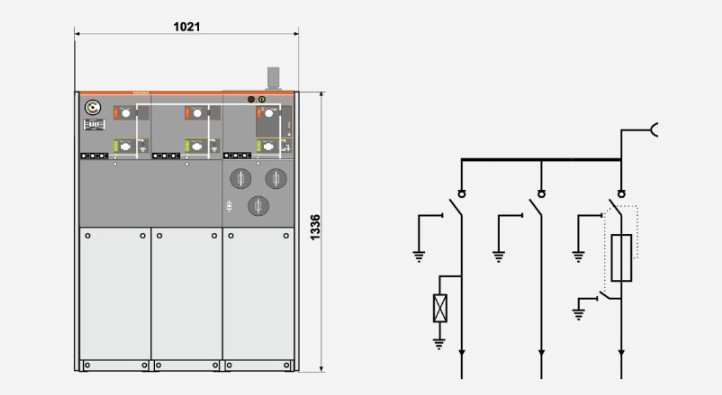

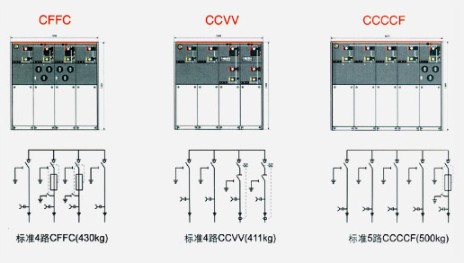

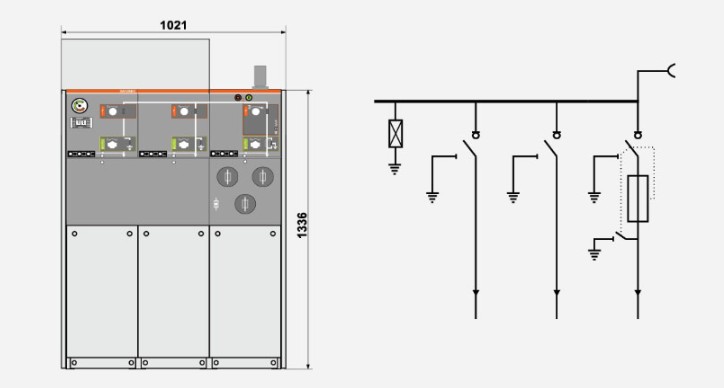

● Пример шеме

◆ Шема 1 СА+ЦЦФ+

 Уградите громобран на аутобус и оставите га за проширење.

 Напомена: Број склопних јединица не сме бити мањи од 3.

◆ Шема 2 ЦЦФ+

Уградите громобран у долазни вод и резервишите проширење.

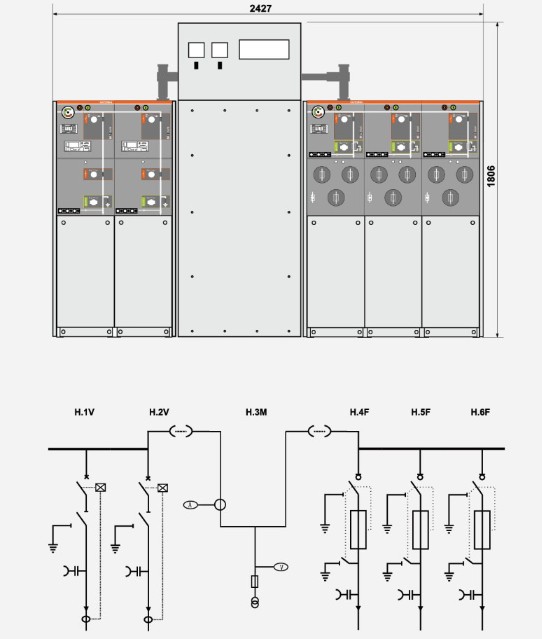

◆ Шема 3  В+М+ФФФ

Прорачун ХВ стране

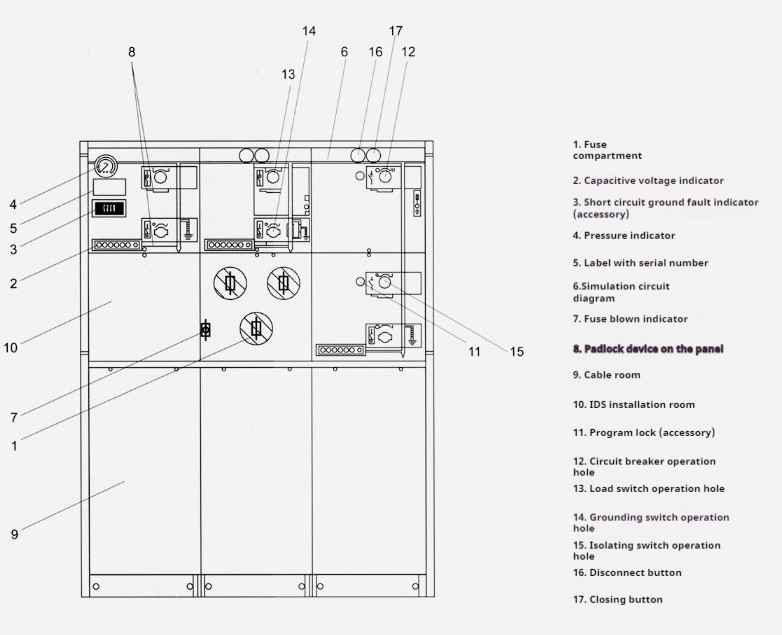

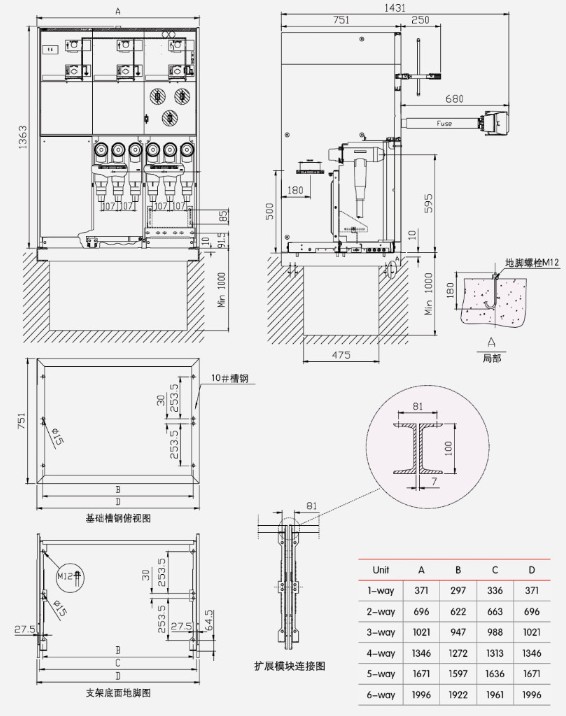

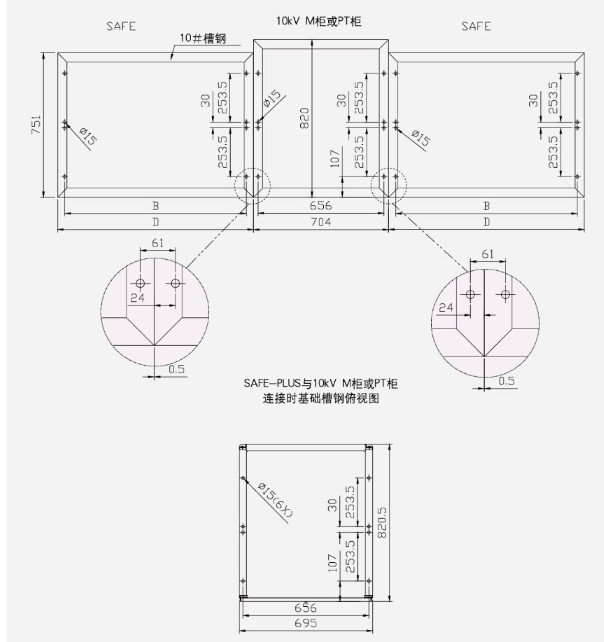

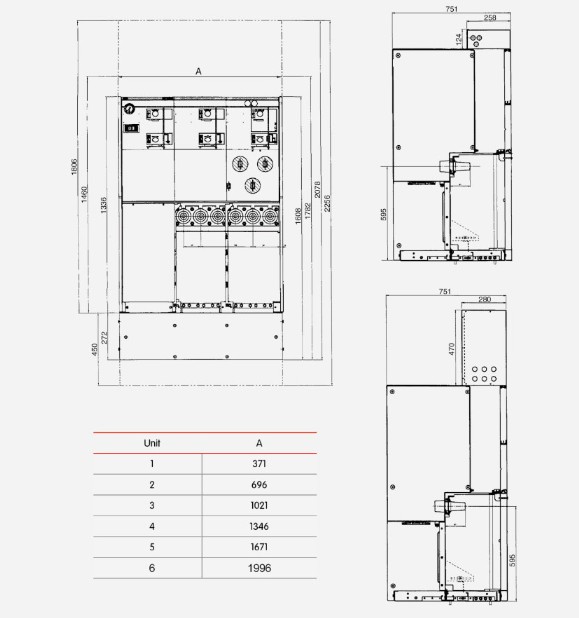

● Табеле структуре и димензија ГИС кабинета комбинованог типа ККСРМ6-12
