Трансформатор оперативног сувог типа

● Користећи услове КСГ-а за суво-сухну типу Трансформер Трансформатор

▶ Надморска висина: не прелази 1500м, посебне околности ће бити објашњене одвојено;

▶ Температура на животну средину: Максимална температура + 40 "Ц, максимална месечна просечна температура + 25 * Ц, минимална температура -20 * Ц

▶ релативна влажност ваздуха не прелази 95% (на + 25 ° Ц);

▶ у гасу или парном окружењу које не оштећује изолацију;

▶ Инсталирано у подземним минама у којима постоји угљена прашина и гас, али нема опасности од експлозије;

▶ таласни облик напона напајања је приближно синусни талас;

● КСГ Трансформатор сувог типа испуњава стандарде испод

ГБ / Т12173-2008 Општа електрична опрема за рударство

ГБ1094.11-2007 Повер Трансформатори сувог типа

ГБ / Т10228-2015 Технички параметри и захтеви за суво тип Трансформатори

ГБ / Т3955-2006 Рударске опште напајање

ГБ4208-2008 Ниво заштите шкољке

ГБ / Т17211-1998 Водич за оптерећење за суво тип Трансформерс

ГБ3836.1-2010 Електрична опрема за експлозивне гасовоздесење Део 1: Општи захтеви

ГБ3836.2-2010 Електрична опрема за експлозивну гасну атмосферу 2. део: Експлозија Тип "Д Дизајн, производња и инспекција релевантних стандарда као што су ГБ1094.1-2013 Повер Трансформерс 1. део Опште одредбе.

● КСГ КАРАКТЕРИСТИКЕ ТРАНСФОРМЕРА ТРАНСФОРМА

КСГ Грађевински општи трансформатори сувог типа имају снажну способност отпорна на влагу, добри перформанс режњева и изолационе материјале са аутоматским карактеристикама за гашење, они не производе штетне гасове приликом сусрета са извором пожара, не загађују животну средину и лако се загађују.

Високо-напонски завојница рударског трансформатора сувог типа је направљена од висококвалитетног намотаја жица, а намотавање је у вакууму намотавање висококвалитетних епоксидних смола. Завојница са ниским напоном израђена је од фолије намотавања и смоле преиместегниране изолационе слоја намотавања. Гдрозно језгро усваја висококвалитетну високу магнетну проводљивост хладно ваљани силиконски челични листови са малим ширењем хистерезе из исте серије. Усвојити епоксидни лепљиви премаз на бртвљење и спречавање корозије. Капацитет преоптерећења рударског трансформатора сувог типа: Под природним хлађењем (ан), способност преоптерећења дозвољено је да испуни захтеве у следећој табели (температура околине од 20 ° Ц):

Систем за контролу температуре за КСГ Трансформатор за синодонос сувог типа састоји се од регулатора температуре и елемента за мерење температуре инсталиран на врху намотавајућег намотања ниског напона, што је најтоплије тачке производа. 1т остварује контролу температуре трансформатора и приказује топлу температуру намотаја А, Б и Ц током рада трансформатора. Ако је температура намотаја трансформатора превисока због операције преоптерећења или грешке, регулатор температуре ће издати аларм и путовање, а систем за контролу температуре ће имати пасивне контакте за аларм и путовање. Када користите присилно хлађење ваздуха, регулатор температуре одређује улаз или пребацивање вентилатора за сертификацију система хлађења на намотајну температуру. Комуникациони интерфејс РС485 такође се такође може опционо инсталирати за даљинско управљање. Кућиште производа има ниво заштите од П21 или више

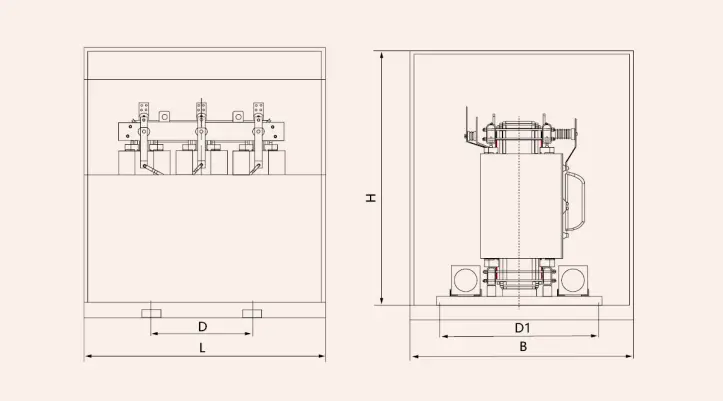

● Схематски дијаграм и инсталационе димензије КСГ-а за рударско трансформатор сувог типа

◆ Технички параметри КСГ-а за рударско трансформатор сувог типа
