Ресина изоловани трансформатор сувог типа

● Компоненте изолиране суви типа СЦБ10 типа изоловани

◆ језгро изолираног сувог сувог типа

Гдрозно језгро је направљено од увоза висококвалитетних хладно ваљаних силицијума челичних листова, са потпуно склоном заједничком структуром. Основна колона је везана за лепилну траку Ф-Граде, а површина гвоздене језгре се укине са епоксидним смолом како би се смањила губитак без оптерећења, без оптерећења, а без оптерећења, а сузграма за гвожђе, а стезаљке и причвршћивачи су подвргнути посебном површинском третирању производа.

◆ Намотавање ниског напона

Високо напонски намотани налик на нисконапонским нивоом сувог типа усваја структуру фолије, што решава проблем аксијалног угла хеликовања када користите жичану намотавање, чинећи преокрете уравнотеженије. У исто време, завојница доноси аксијални ваздушни канал за хлађење, унапређивање способности распршивања топлоте. Препрег епоксидне смоле ТДМД користи се између слојева за навијање, а целина се излечи и формира.

◆ Високог напона намотавање серије СЦБ10 серије изоловани трансформатор сувог типа

Високосонски намотавање је вакуумска ливена са епоксидним смолом са пунилама, у великој мери смањујући локално пражњење и побољшање електричне снаге завојнице. Унутрашњи и спољни зидови намотања подне су плочицема са стакленим влакнима, унапређивањем механичке снаге завојнице и побољшању могућности производа да се одупре одређеним кратким споровима, то никада не пукотине.

◆ Производни процес

Завојница СЦБ10 типа изолована трансформатора сувог типа је рана на високо прецизном машини за навијање, а намотавање ниског напона доноси структуру навијање фолије. Када је капацитет трансформатора велик, постоји вентилациони канал. Након завршетка намотаја, спроводи се усисавање, а целокупно поступак изливања и очвршћавања у потпуности се користи у складу са захтевима процеса, сви процеси морају бити строго надгледали и прилагођени у складу са ситуацијом. Прецизни процес производње изливања осигурава да завојница нема мехуриће или празнине, што резултира висококвалитетним радом трансформатора.

Систем за контролу температуре и систем хлађења ваздуха

Пострански проток ТОП БРОЈ ХЛАДЊИ ВАН, који има карактеристике ниске буке, високог притиска ваздуха и лепшег изгледа, унапређивањем преоптерећеног трансформатора за преливу суви типа СЦБ10.

◆ Заштитите аутобусну кућицу и излаз

Заштитна шкољка омогућава додатну заштиту заштите трансформатора, са нивоима заштите ИП20, ЛП23, итд. Схелл Материал укључује прехладу челичне плоче, итд. За кориснике за одабир одлазних линија користе стандардне бубрежне линије, а могу се користити и посебне одлазне линије и посебне одлазне линије.

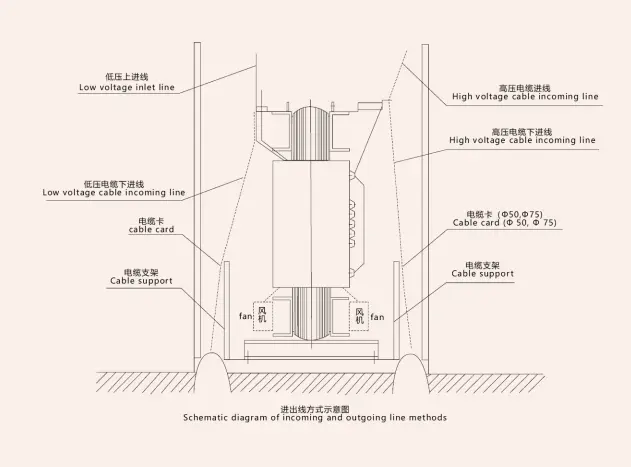

◆ Трансформаторска метода одлазне линије

Конвенционалне одлазне линије, стандардне затворене бубрежне сабирнице и стандардне бочне одлазне линије могу се произвести у складу са различитим облицима интерфејса, а посебне одлазне методе могу се такође дизајнирати у складу са захтевима корисника.

◆ Сродни стандарди и параметри

ГБТ10228-2015.ГБ1094.11-2007

ЈБТ10088-2004, ГБ4208-1993

Оцењени високи напон: 10 (11,10,5,6,6,6,6,6) кВ

Називни ниски напон: 0.4кВ

Група за повезивање: ДИН11 или Иино

Распон славине високог напона: + 5 или + 2к2,5%

Ниво изолације: ЛЛ75АЦ35 / ЛИ0АЦ5

Фреквенција: 50Хз

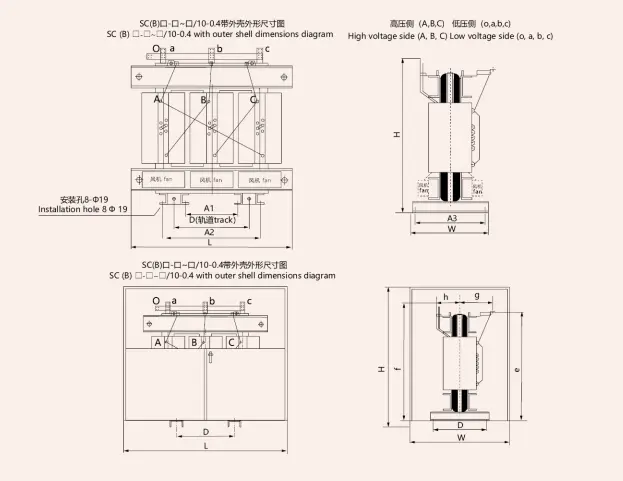

◆ Изглед и димензија инсталације СЦБ10 типа изолирана трансформатор сувог типа

◆ Технички параметри од 10кВ СЦБ10 типа изоловани трансформатор сувог типа
