Трансформатор сувог типа за животну средину

◆ језгро на СГБ10 типа Трансформер-овог окружења

Гдрозно језгро је направљено од увезене висококвалитетне висококвалитетне високе магнетне проводљивости силиконске челичне листове слојеве. Цјелокупна структура ТХЕ45 ° усваја еластични уређај за причвршћивање између намотавања и језгре гвожђа, који омогућава низак губитак без оптерећења, површина језгре за гвожђе третира се посебном технологијом, а не само да је језгре гвожђа умјерено причвршћено да се гвоздено језгро умјерено причвршћује повучећи се и гвоздено језгро умјерено причвршћено повлачењем, а горњи и доњи делови за гвожђе је умјерено причвршћено повлачењем. у целини. Намотавање је фиксирано еластичним јастучићима, а структура пуферирања може смањити ниво вибрације и бука намотавања.

◆ Завојнице високе и ниске напоне

Завојнице високе и ниске напоне израђени су од номек изолационог материјала и више пута импрегнирани бојом без растварача користећи ВПЛ опрема за усисавање вакуумског притиска, а затим се пече и излече на високим температурама више пута. На високом напонском завојници усваја континуирану структуру са високим механичким снагама и добрим условима расипања топлоте, избегавајући недостатке напона високог интерлације, лошој могућој дистрибуцији топлоте, лаког топлотног распршивања и ниске механичке снаге мулти.лаиер цилиндричних завојница, и тако побољшавају поузданост рада производа; Нисконапонски завојница доноси фолију или уздужну диолуталну структуру високе струје. Импрегнирана завојница има одличну отпорност влаге и може да поднесе утиче на то да не утиче на то да нема пукотине или делимично пражњење и лако се осуши, распада се и рециклираће након свог радничког живота, заштиту животне средине.

◆ Схелл

Ако је потребно, Кекун Елецтриц може да обезбеди шкољке са заштитним нивоима ИП20 или ИП23. Значење нивоа заштите кућишта ЛП20 је да чврсти страни предмети пречника 12 мм нису дозвољени да уђу у циркулацију хлађења ваздуха, дно и врх шкољке,

◆ Заштита прегревања

Да би предузели заштитне мере против прегревања завојнице, СГБ10 Тип Творококосовског типа Трансформатор од 315КВА и више опремљен је уређајем за заштиту од температуре. Овај уређај користи елементе осетљиве температуре уграђене у намотавање ниског напона као извор сигнала за дигитални инструмент приказа. Када температура унутар промене на нисконапонском намотању, инструмент за дигитални приказ температуре приказује нову температуру и врши функције контроле и аларма на основу ове температуре вредности за заштиту трансформатора.

◆ капацитет преоптерећења

Трансформатор сувог типа СГБ10 типа усваја нову структуру, нове материјале и нове процесе, уз добру услове расипације топлоте, дуги топлотни живот и изузетно снажан капацитет преоптерећења, може сигурно и поуздано дуже време радити на дуже време. У старој затвори, нема потребе за хлађењем вентилатора и још дуже време може да ради на потпуно оптерећењу.

◆ Безбедност

Трансформатор сувог типа СГБ10 типа је највиши безбедносни перформансе суви трансформатор који је данас доступан, сви изолациони материјали су неупотребљиви, самогазивајући, неплодни, нетоксични, а садрже епоксидне производе од 800 'ц без стварања токсичних дима, а да не продугују токсични дим, без производње токсичног дима, а да не производе токсични дим, без производње токсичних гасова, а да не продугују токсични дим који се одликују токсични гасови. Трансформатори. СГ (Б) 10 Нови производ показује врхунске перформансе у апликацијама са високим сигурносним захтевима, влажним и врућим условима и лошом вентилацијом, као што су напајање, метро, ​​брод, хемијска и металуршка индустрија.

◆ Одлична отпорност на влагу

Номек "изолациони систем СГБ10 Трансфер-типа СГБ10 у стању је да у стању да издржи инвазију на влагу.допинг напредна ВПЛ опрема и технологију вакуумске импрегнације. Висококвалитетна импрегнирајућа боја препознати на дужи време на температурама од 180 'Ц и изнад НОМЕКС® је потпуно импрегнирано да је у потпуности импрегнирајући импрегнирајуће време.

◆ Мања обима и лакша тежина

Трансформатор сувог типа СГБ10 типа користи ДуПонт Номек @ Папир као главну изолациону материјалу и користи га као хибридни систем изолације на најтоплици, смањујући његову величину и тежину у односу на епоксидну смолу у поређењу са епоксидним смолом у трансформатору истог капацитета.

◆ Заштита животне средине

Трансформатор сувог типа СГБ10 типа може се разградити и рециклирати након свог радника, превазилажењем трансформатора сувог типа епоксидне смоле који се не могу раздвојити и загадити околину боју у солидификацији и фузији се смола и стаклене влакна у целини након њеног радника.

◆ Оловна жица

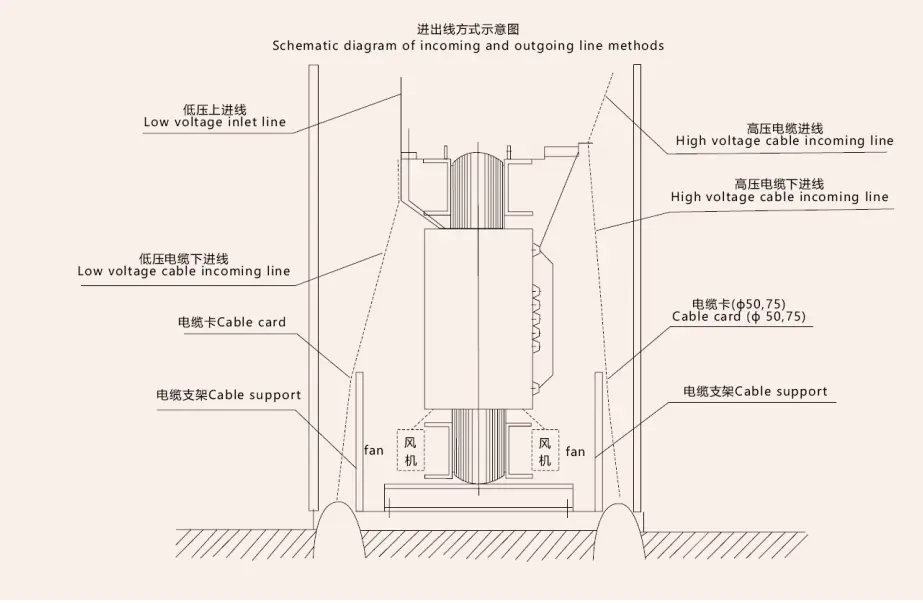

Високосонски излазни терминал је фиксиран на горњем делу намотаја, а славина се налази на средини намотаја. У случају прекида напајања, тап се мења путем прикључног дела да бисте подесили излазни напон. Одлазни терминал ниског напона је проводљива трака типа плоче, која је поуздано повезана са одлазном траком кроз вијке.

◆ Релевантни стандарди

ГБ1094.11-2007 "Трансформатори сувог типа"

ГБ / Т10228-1997 "Технички параметри и

ЗАХТЕВИ ЗА ТРАНСФОРМЕРИ СУВНОСТИ ТРОЗА "

ГБ / Т17211-1998 "Водич за учитавање сувог типа Трансформатори"

ЈБ / Т10088-2004 "ниво звука од 6-220кВ Повер Трансформерс"

ГБ4208-1993 "степени заштите који пружају кућишта (ЛП код)"

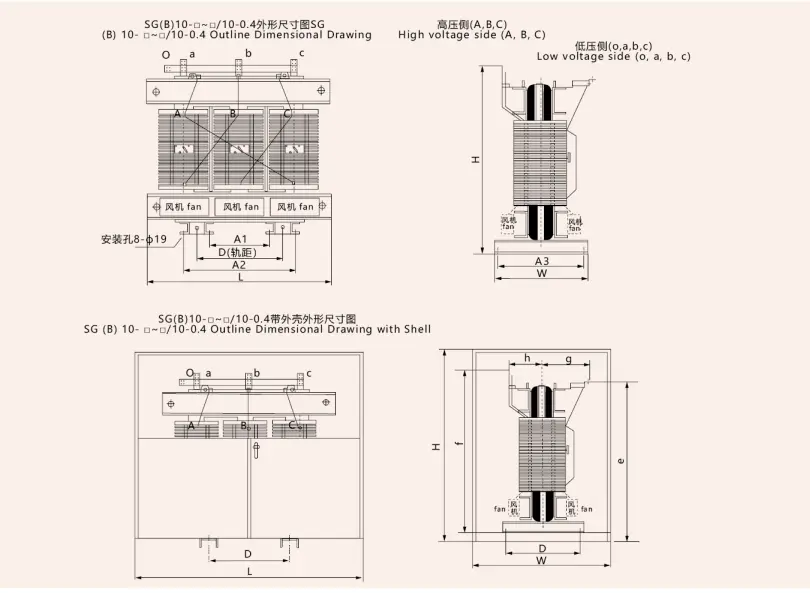

◆ Изглед и инсталацијске димензије СГБ10 типа Трансформер за суховот у типу

◆ Технички параметри 10кВ СГБ10 типа Трансформер који се типа типа типа
