Еколошки изоловани ормар за разводне уређаје
Еколошки изолациони разводни ормар који производи кинеска фабрика Кекун Елецтриц Цо., Лтд има карактеристике једноставне структуре, флексибилног рада, поузданог спајања и погодне инсталације, а посебно је погодан за дистрибуцију електричне енергије у урбаним стамбеним подручјима, малим секундарним подстаницама, расклопним станицама, кабловским разводним кутијама, подстаницама у облику кутије, индустријским и рударским компанијама за производњу електричне енергије, аеродромима, ветрогенераторима, стадионе, железнице, тунеле и друга места.
Модел: ККСХБ-12
Бренд: КЕКСР
Модел: ККСХБ-12
Бренд: КЕКСР

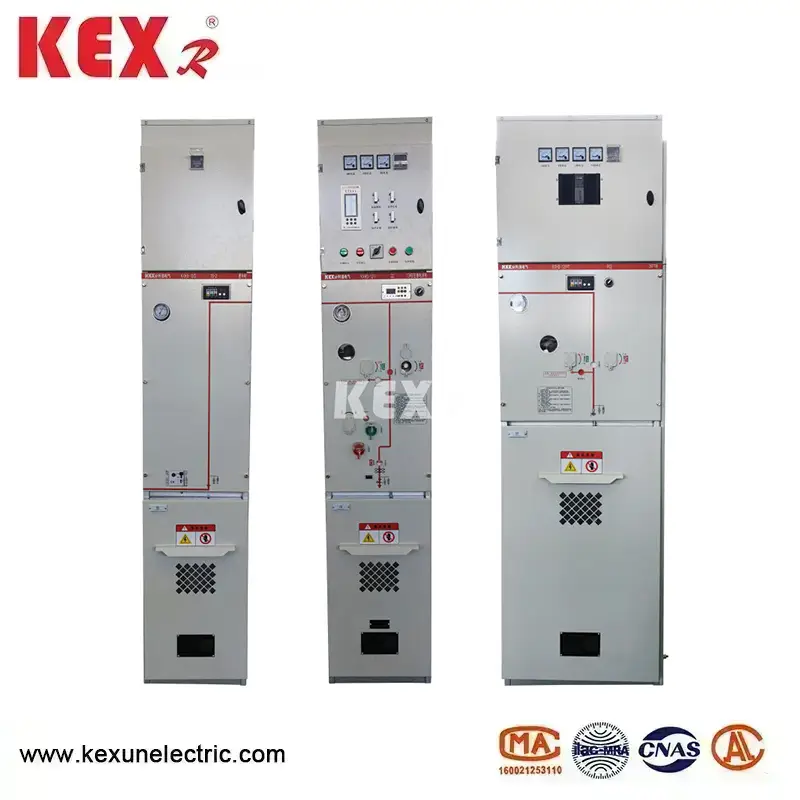

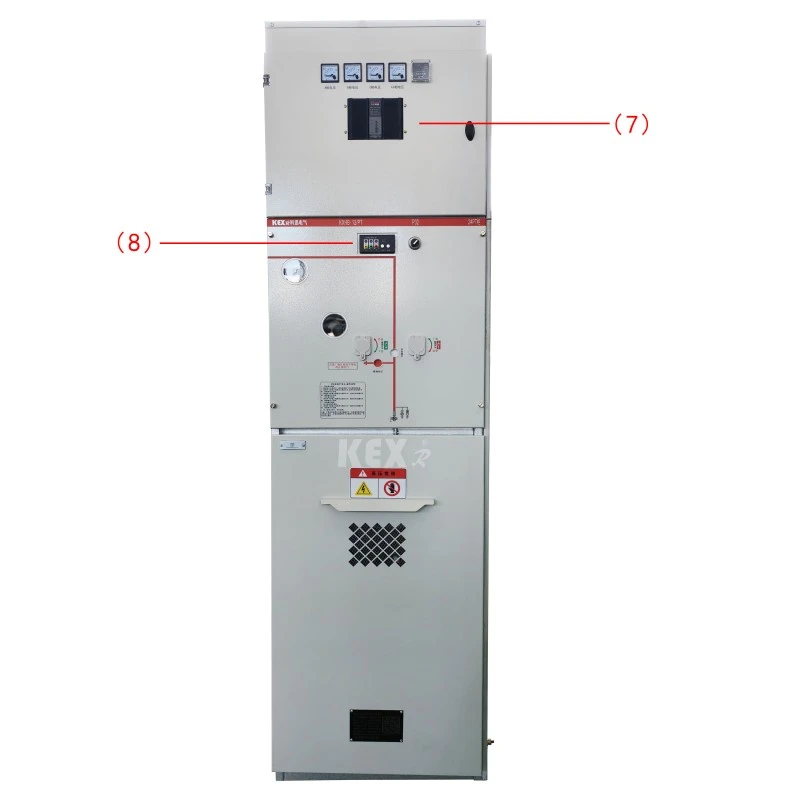

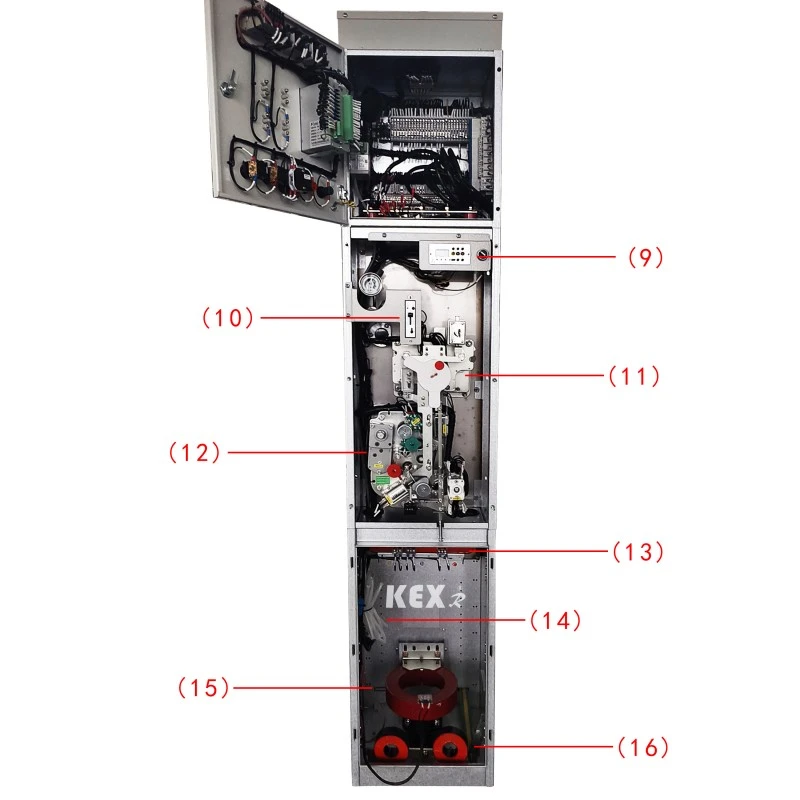

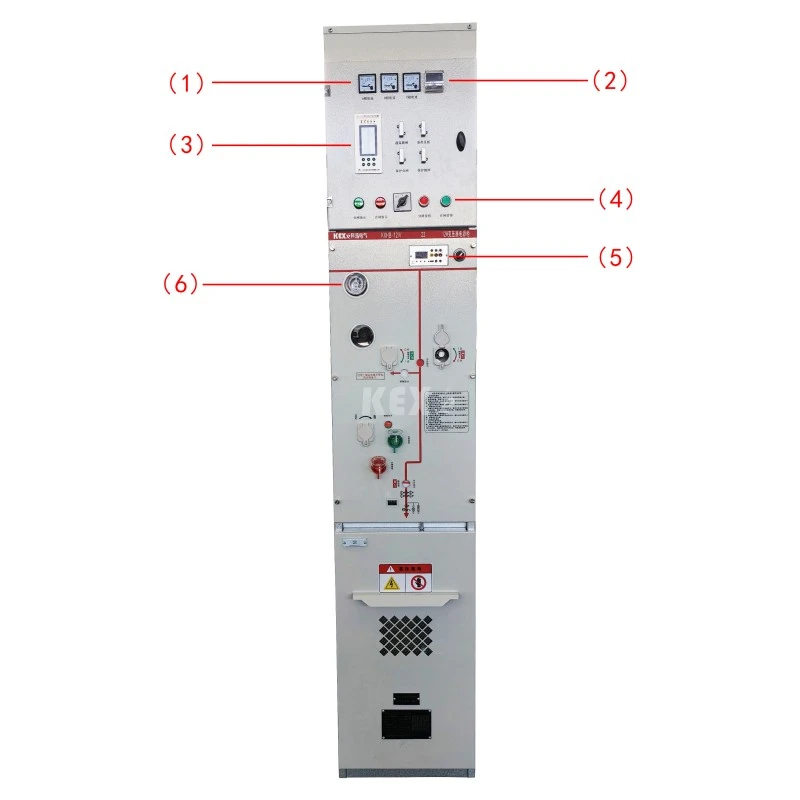

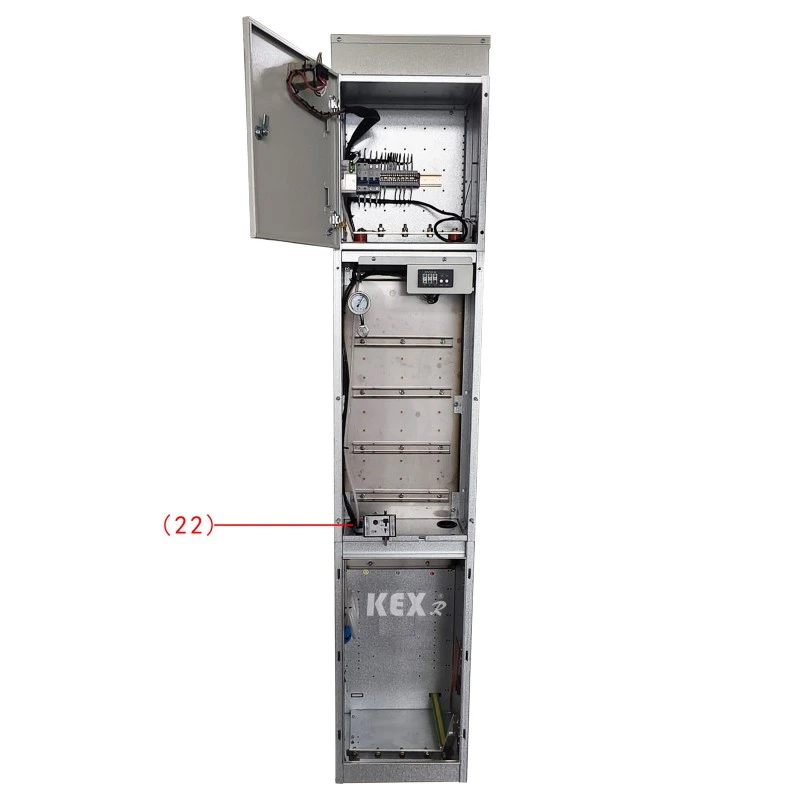

●Компоненте

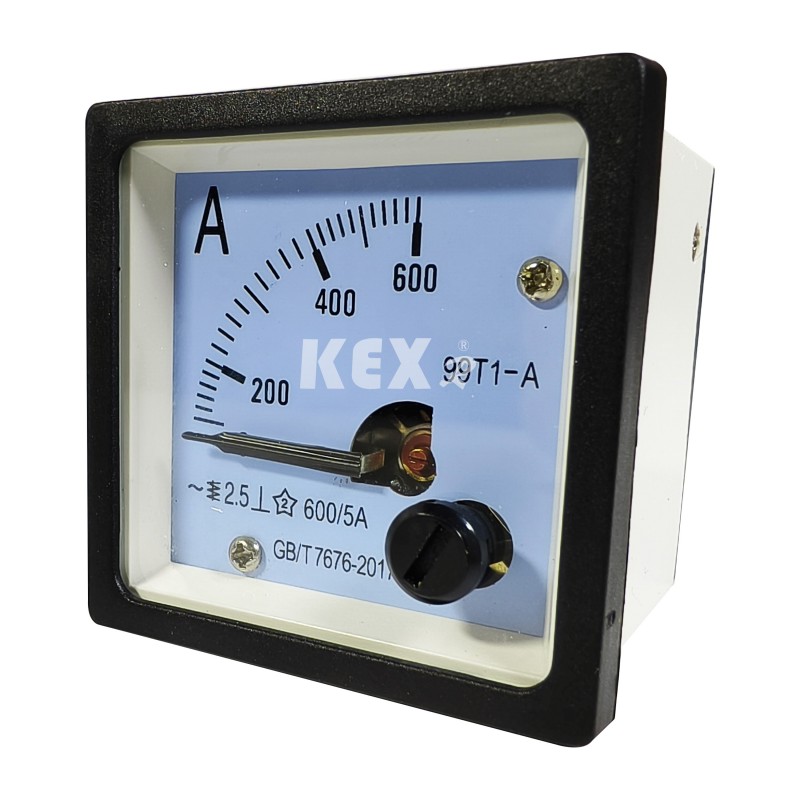

1.Амперметар

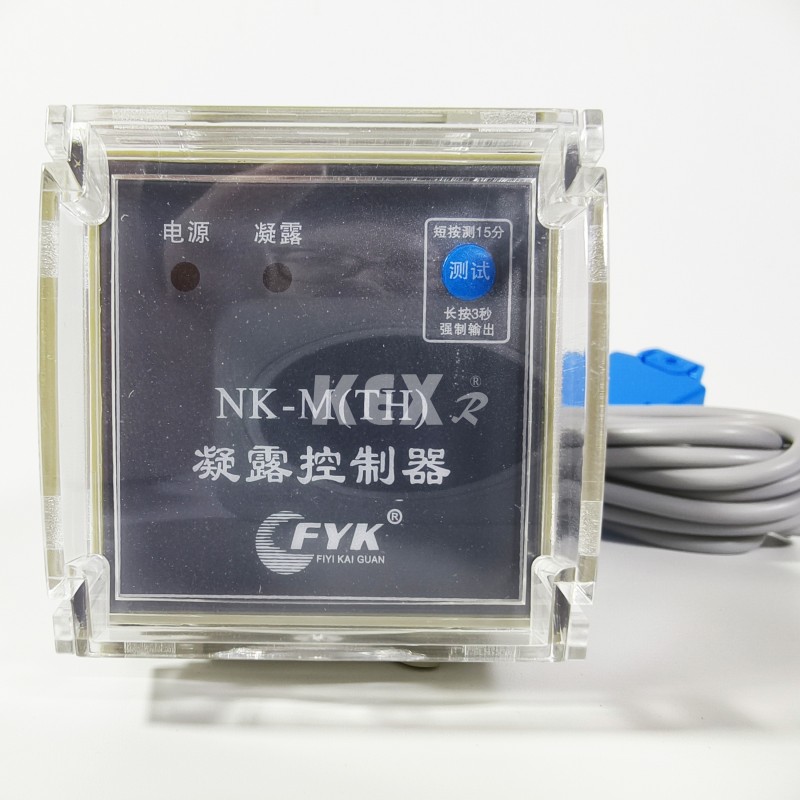

2.Кондензациони контролер

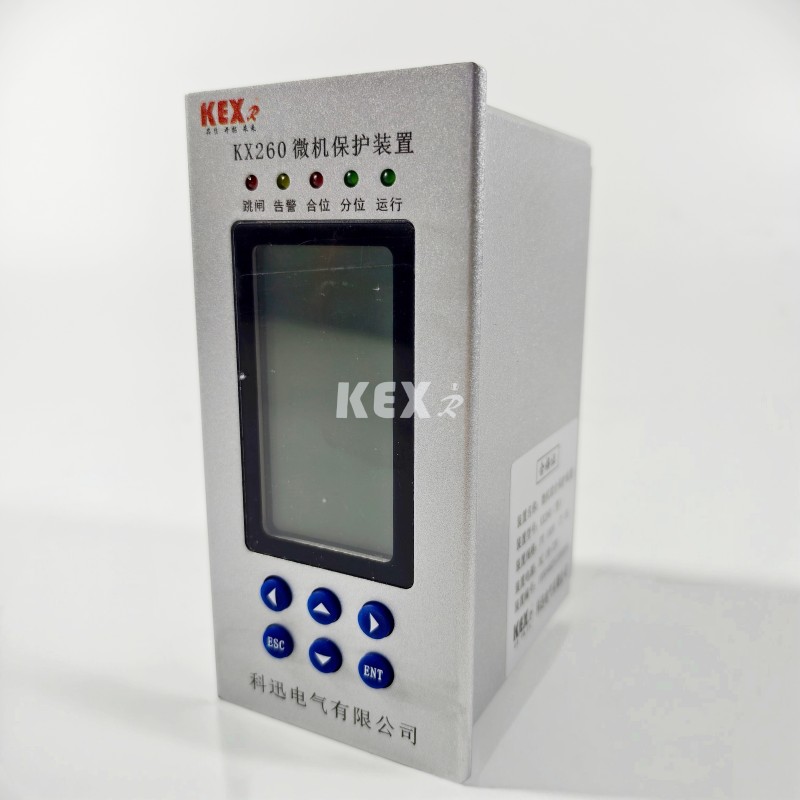

3. Уређај за заштиту микрорачунара

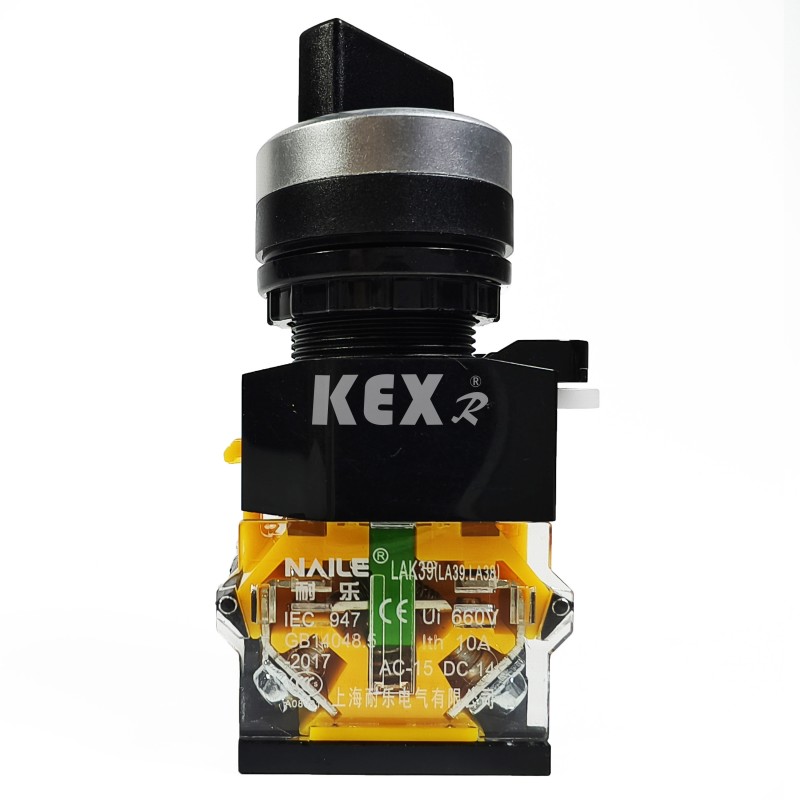

4. Дугме

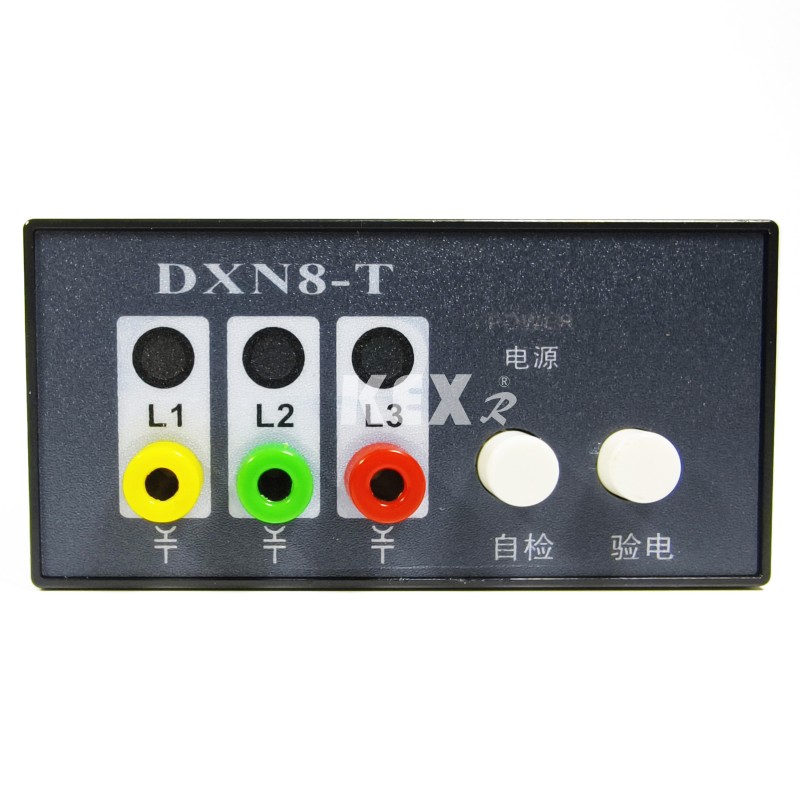

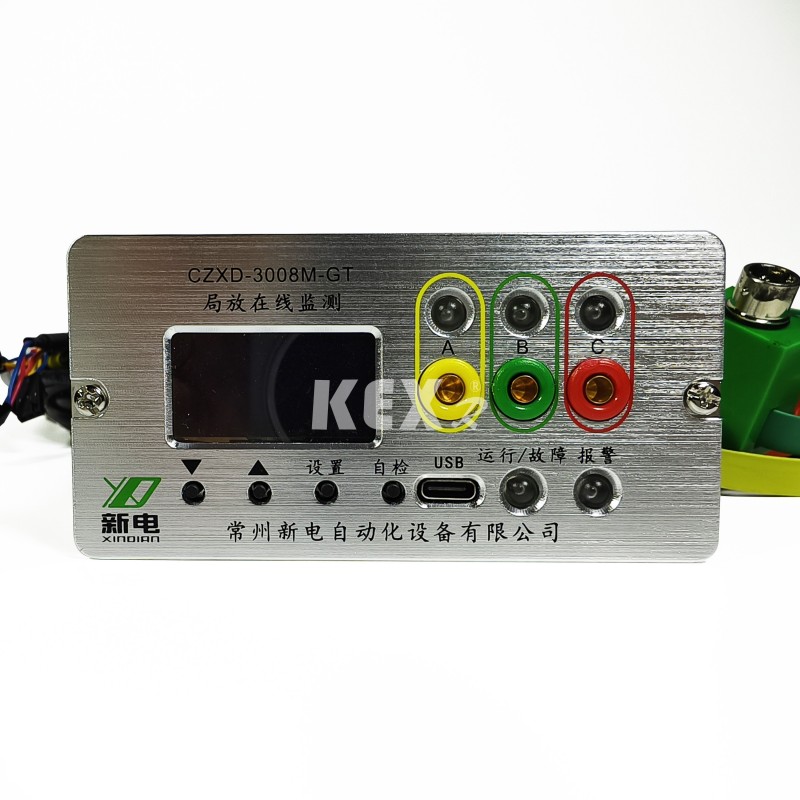

5.Детектор делимичног пражњења

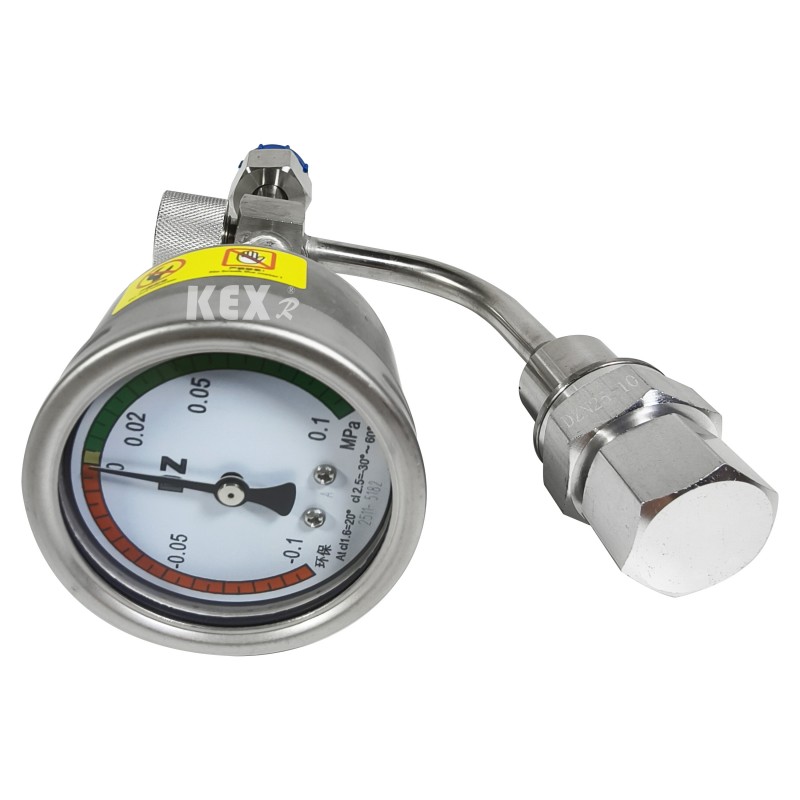

6.Барометар

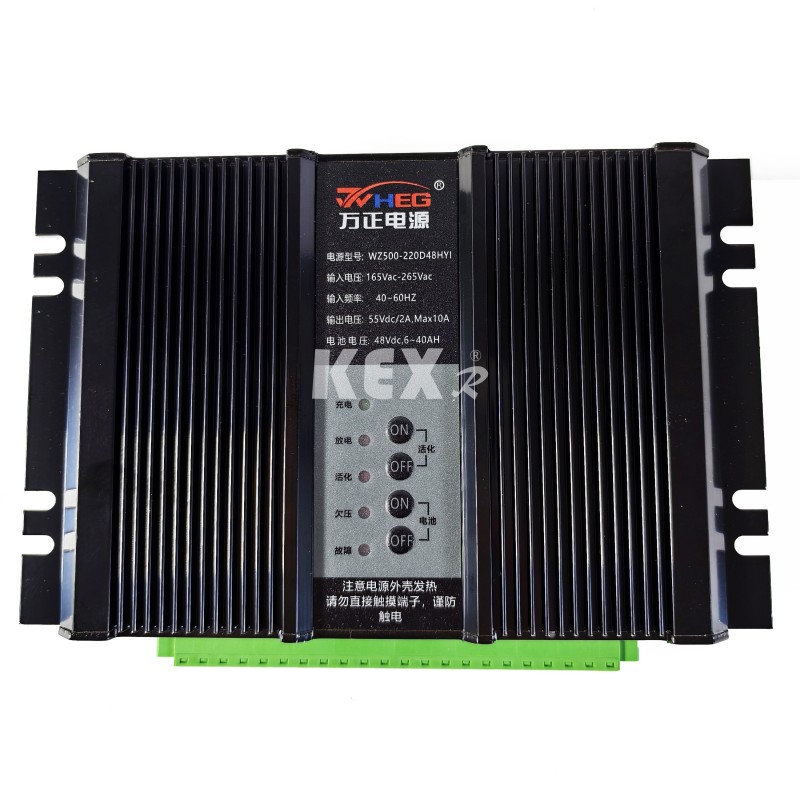

7.Напајање
8. Напуњен дисплеј

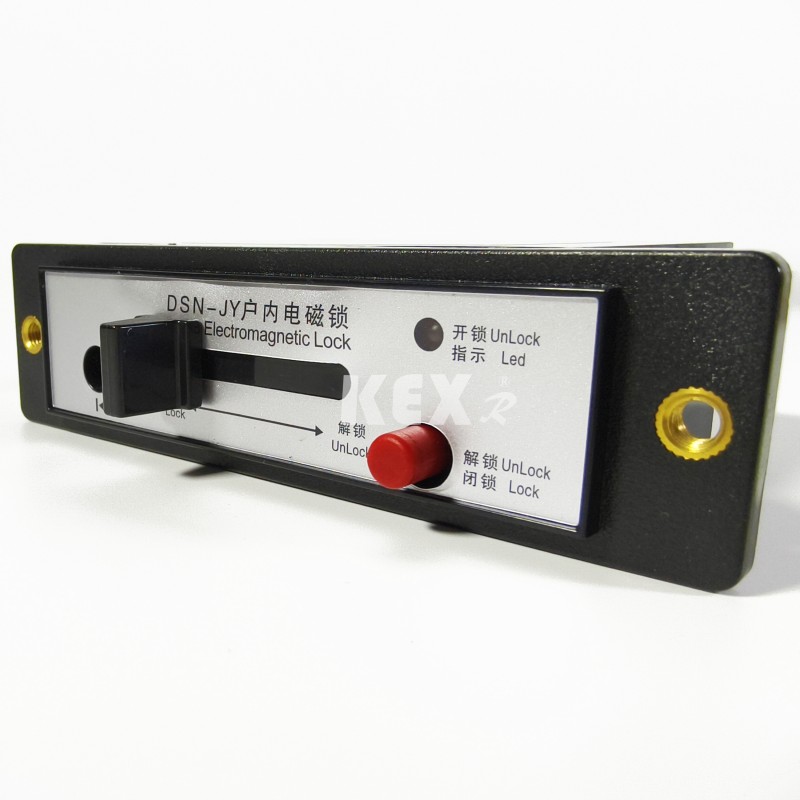

10.Електромагнетна брава

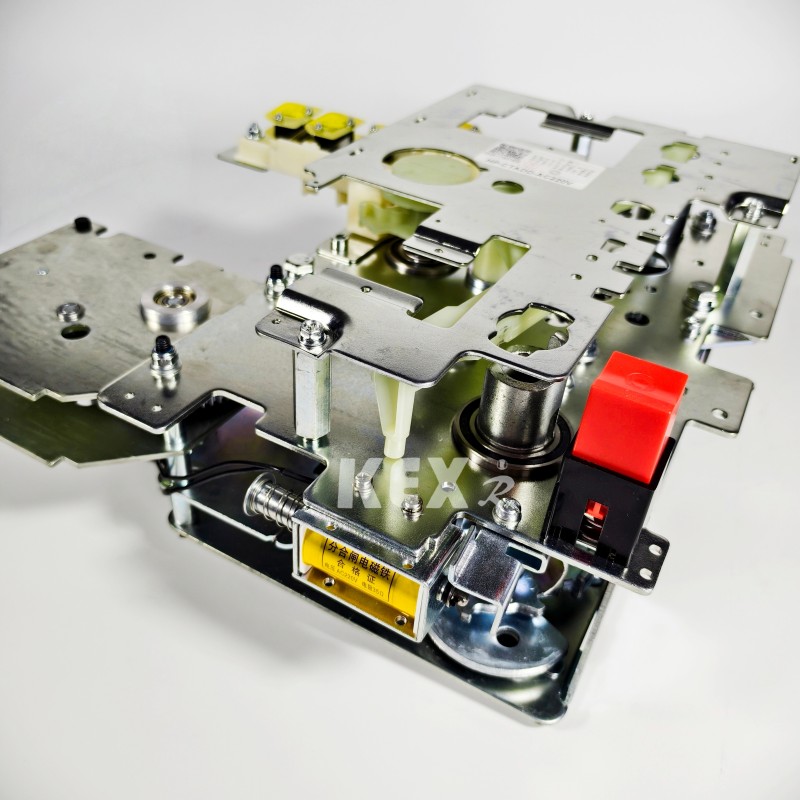

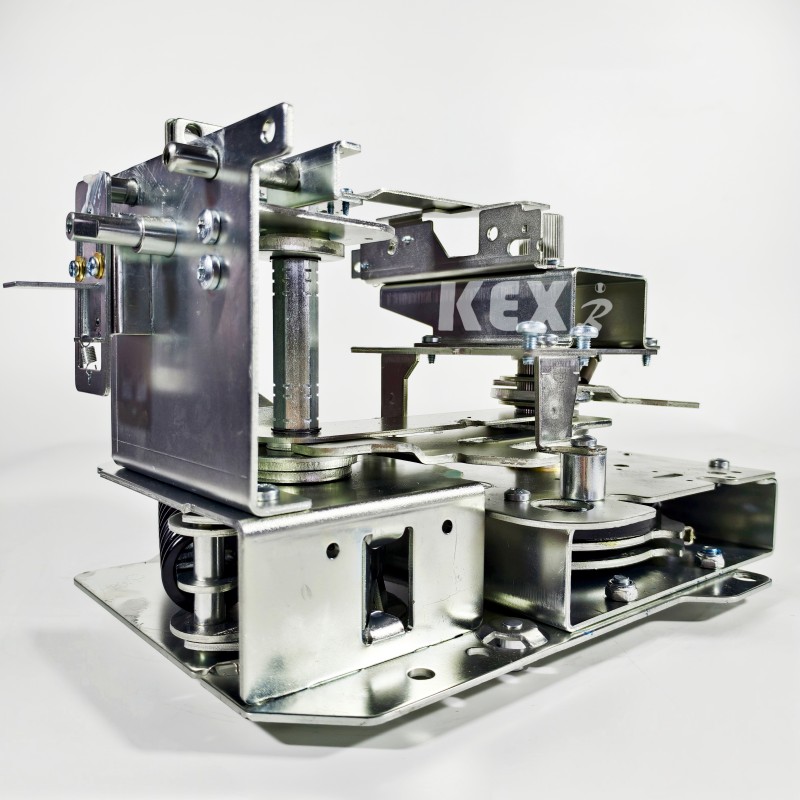

11. Механизам за ручни рад
12.Електрични радни механизам

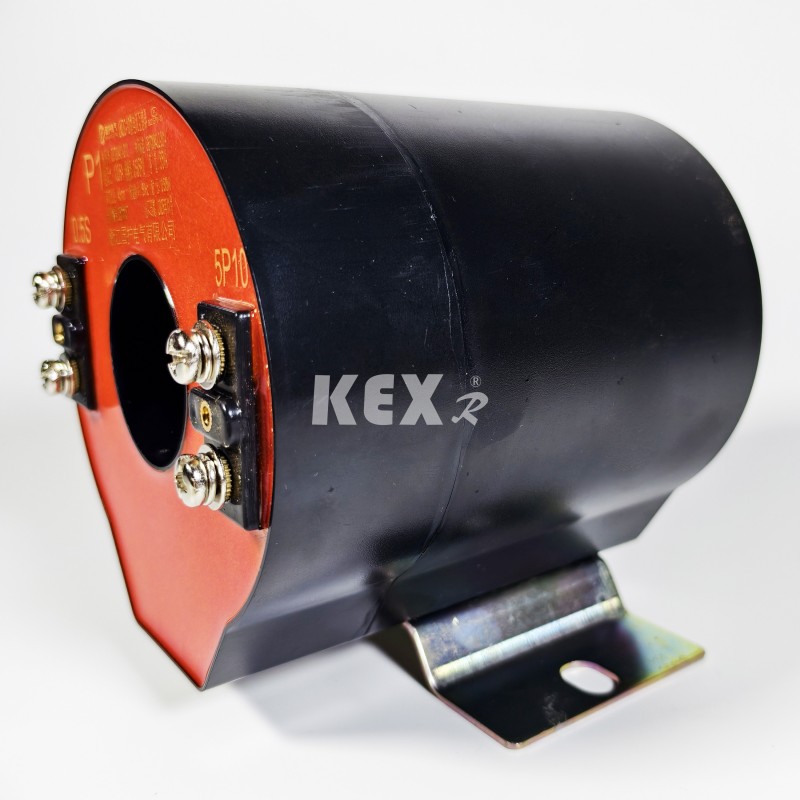

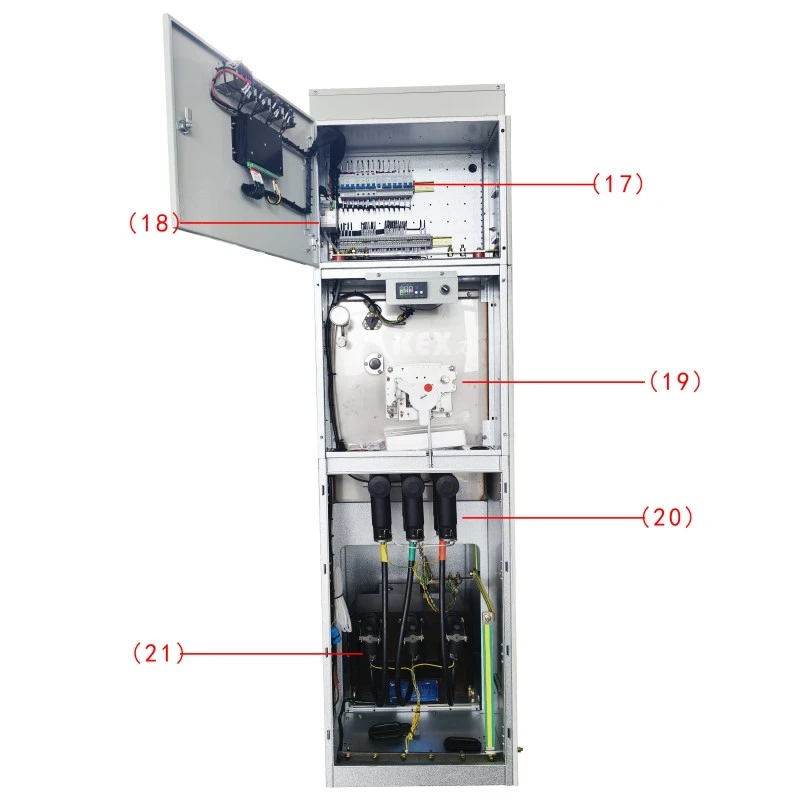

16. ЦТ

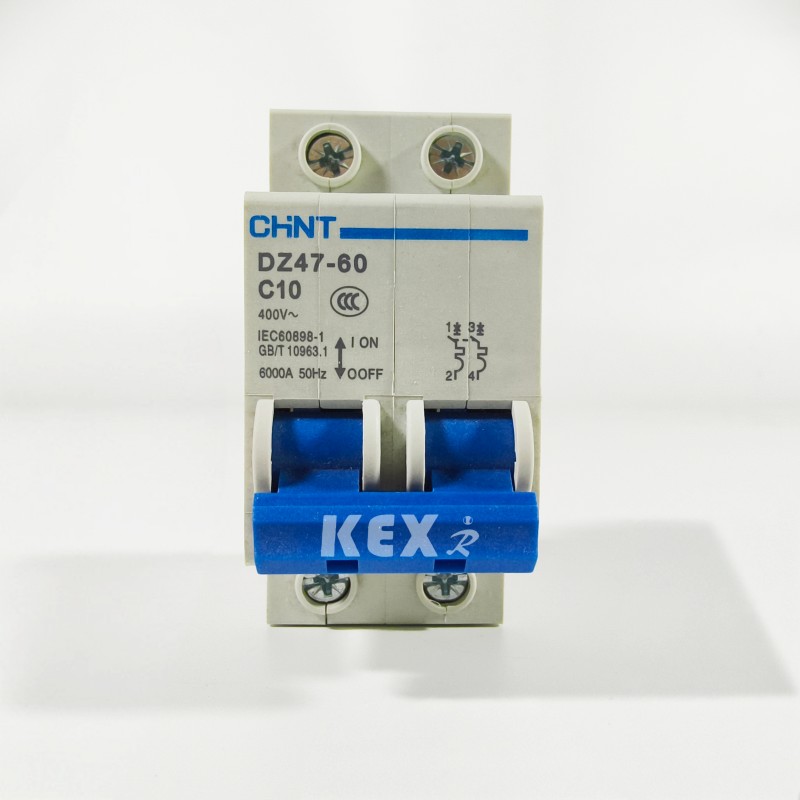

17.МЦБ

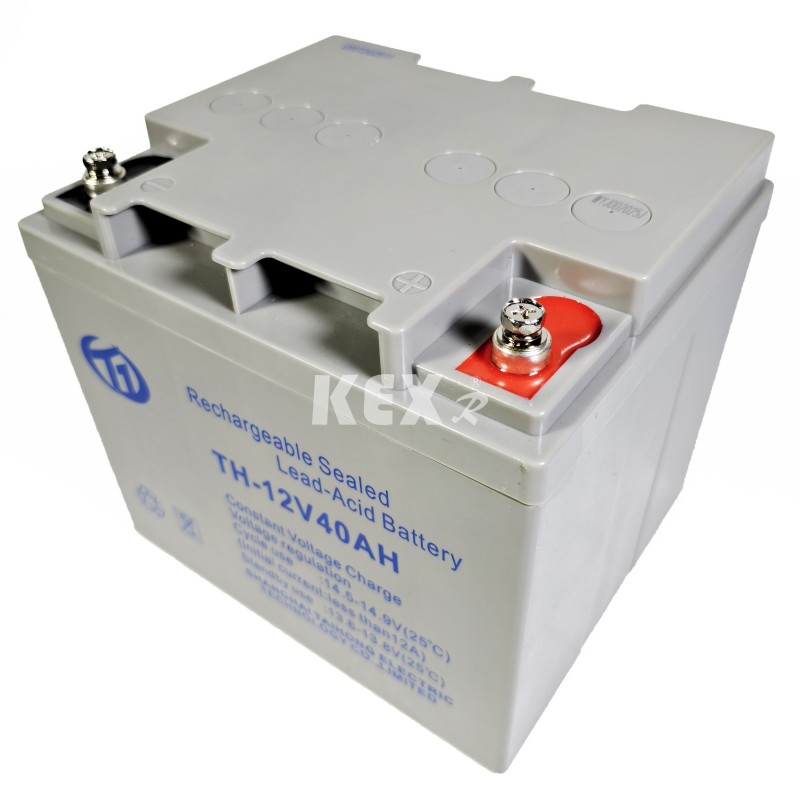

18.акумулаторска батерија

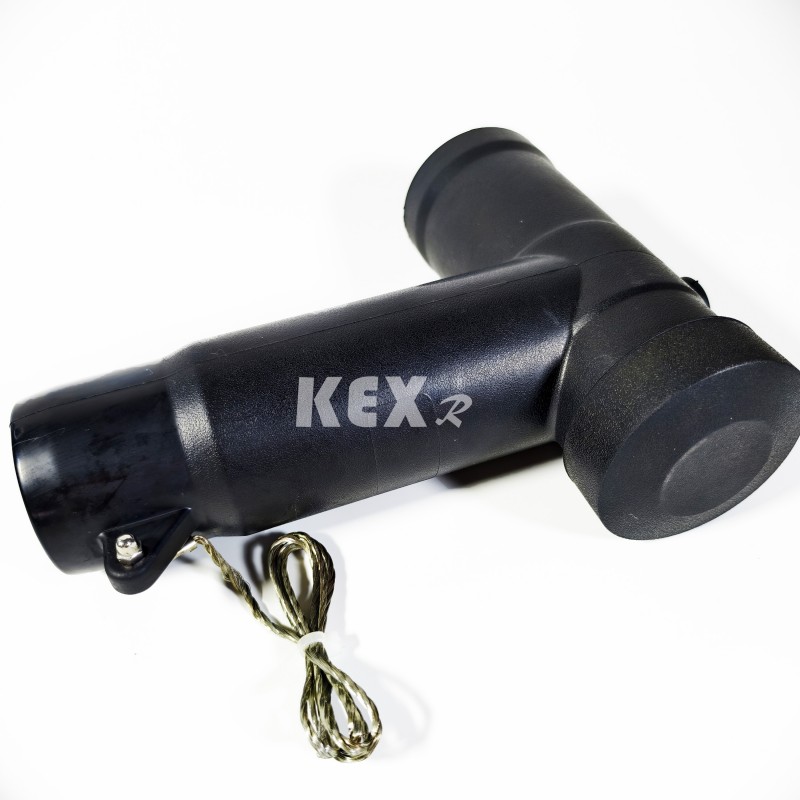

20. Утикач кабла
● Услови коришћења
◆ Температура: -25 ~ 45 ℃
◆ Максимална дневна температура: 35℃
◆ ИП степен: напуњена заптивка тела ИП67, кућиште разводног ормара ИП4к
◆ Околишни ваздух еколошки прихватљивог гасног изолационог ормана не би требало да буде очигледно загађен корозивним запаљивим гасом и воденом паром.
◆ Не постоји место честих насилних вибрација, а дизајн грубости испод оштрих делова испуњава различите захтеве.
● Стандарди
ККСХБ-12 тип Еколошки изолациони орман за разводни уређај са гасном изолацијом испуњава доле наведене стандарде
◆ Заједнички технички захтеви стандарда ГБ/Т 1022 за високонапонску расклопну и управљачку опрему. ◆ ГБ/Т39063640.5кВ АЦ метална склопна опрема и контролна опрема.
◆ ГБ/Т1985 Високонапонски АЦ изолациони прекидач и прекидач за уземљење
◆ ГБ/Т38043.6-40.5кВ АЦ високонапонски прекидач оптерећења
◆ ГБ/Т1984 Високонапонски АЦ прекидач
◆ ГБ/Т4208 ИП код нивоа заштите шкољке
◆ ГБ/Т7354 Мерење делимичног пражњења
◆ ГБ/Т311.1 Координација изолације Део 1: Дефиниција, принципи и правила
●Табела техничких параметара еколошки прихватљивог гасног изолационог ормана
◆ Ормар за прекидаче
|
Ставка |
Јединица |
Подаци |
|||
|
Називни напон |
КВ |
12 |
|||
|
Називна фреквенција |
ХЗ |
50 |
|||
|
Називни ниво изолације |
Издржи 1 мин радне фреквенције Волтаге |
За грундирање, фаза у фазу |
КВ |
42 |
|
|
Пауза |
48 |
||||
|
Издржљиви напон светлосног импулса (врх) |
За грундирање, фаза у фазу |
КВ |
75 |
||
|
Пауза |
85 |
||||
|
1 мин отпорни напон фреквенције напајања помоћног/контролног кола (на масу) |
КВ |
2 |
|||
|
Називна струја |
A |
630 |
|||
|
Називна краткорочна отпорна струја (виртуелна вредност) |
Прекидач главног кола/уземљења |
кА |
25/4с |
||
|
Коло за уземљење |
кА |
21.7/4с |
|||
|
Називна вршна отпорна струја |
Прекидач главног кола/уземљења |
кА |
63 |
||
|
Коло за уземљење |
кА |
54.5 |
|||
|
Називна струја прекида кратког споја и времена |
кА/време |
25/30 |
|||
|
Називна струја затварања кратког споја (врх) |
кА |
63 |
|||
|
Називна струја прекида кабла за пуњење |
A |
25 |
|||
|
Називни радни редослед прекидача О-0.3с-ЦО-180с-ЦО |
|
|
|||
|
Механички живот |
Прекидач / растављач |
Време |
10000/3000 |
||
|
ИП степен |
Запечаћена кутија |
|
ИП67 |
||
|
Оклоп разводног уређаја |
|
ИП4Кс |
|||
|
Напон гаса |
Називни ниво пуњења гаса (20℃, мерач напона) |
Мпа |
0.02 |
||
|
Називни гас Минимални ниво функције (20℃, мерач напона) |
Мпа |
0 |
|||
|
Перформансе заптивања, |
Годишња стопа цурења |
%/година |
≤0,05 |
||
◆Утоварни ормарић
|
Ставка |
Јединица |
Подаци |
|||
|
Називни напон |
КВ |
12 |
|||
|
Називна фреквенција |
ХЗ |
50 |
|||
|
Називни ниво изолације |
Издржи 1 мин радне фреквенције Волтаге |
|
КВ
|
|
|
|
|
|
||||
|
Издржљиви напон светлосног импулса (врх) |
|
КВ
|
|
||
|
|
|
||||
|
1 мин отпорни напон фреквенције напајања помоћног/контролног кола (на масу) |
КВ |
2 |
|||
|
Називна струја |
A |
630 |
|||
|
Називна краткорочна отпорна струја (виртуелна вредност) |
Прекидач главног кола/уземљења |
КА |
25/4с |
||
|
Коло за уземљење |
КА |
21.7/4с |
|||
|
Називна вршна отпорна струја |
Прекидач главног кола/уземљења |
КА |
63 |
||
|
Коло за уземљење |
КА |
54.5 |
|||
|
Називна струја затварања кратког споја (врх) |
Прекидач оптерећења/прекидач за уземљење |
КА |
63 |
||
|
Називна струја прекида активног оптерећења |
A |
630 |
|||
|
Називна струја прекидања затворене петље |
A |
630 |
|||
|
5% Називна струја прекида активног оптерећења |
A |
31.5 |
|||
|
Називна струја прекида кабла за пуњење |
A |
10 |
|||
|
Називна времена прекида активног оптерећења |
Време |
100 |
|||
|
Прекид струје земљоспоја |
А/Тиме |
31.5/10 |
|||
|
Струја пуњења водова и каблова је искључена под условом земљоспоја. |
А/Тиме |
17.4/10 |
|||
|
Механички живот |
Прекидач / растављач |
А/Тиме |
10000/3000 |
||
|
ИП степен |
Запечаћена кутија |
|
ИП67 |
||
|
Оклоп разводног уређаја |
|
ИП4Кс |
|||
|
Напон гаса |
Називни ниво пуњења гаса (20℃, мерач напона) |
Мпа |
0.02 |
||
|
Називни гас Минимални ниво функције (20℃, мерач напона) |
Мпа |
0 |
|||
|
Перформансе заптивања, |
Годишња стопа цурења |
%/година |
≤0,05 |
||

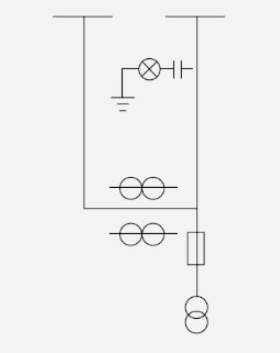

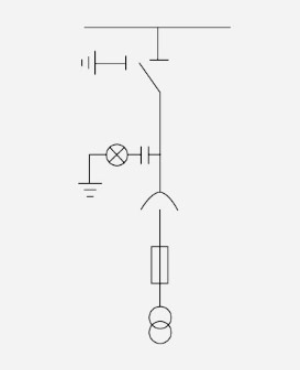

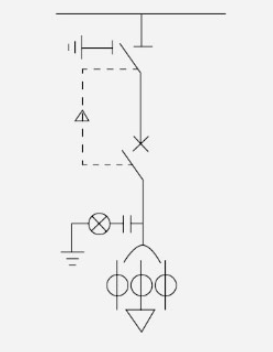

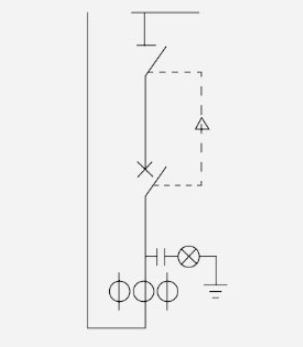

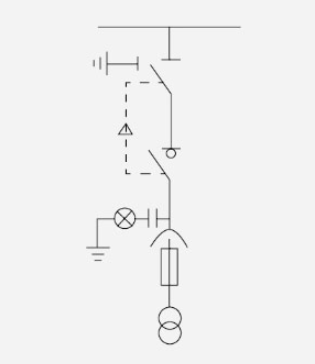

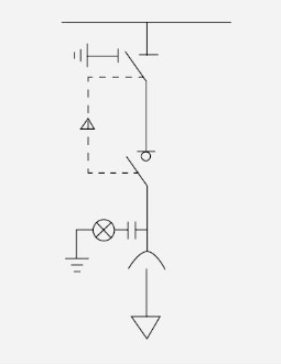

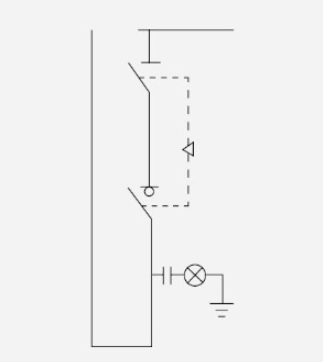

● Шема конфигурације кабинета
○ Шема 1
ЦЛ650мм
◆Основни додаци
▶Прекидач оптерећења
▶Изолациони прекидач са две станице
▶ Мерач приказа уживо
▶Стандардна сабирница
▶Ручка за руковање
▶Контактирајте сабирницу
◇опциони додаци
▶Електрични погонски механизам
▶ Инструмент за дигитални приказ
▶ ДЦ инструмент за електромагнетно закључавање показивача напајања
▶Три у два механичка блокада
▶Он-лине надзор одводника Нисконапонске коморе
▶ Инструмент за дигитални приказ
▶Пасивна заштита
▶Подизно седиште
▶Модул исправљача
▶Нисконапонска комора
▶Два у једном механички блокирани громобран
▶ДЦ напајање (12х-24Ах) показивач инструмент електромагнетна брава Подизно седиште
ПТЦ500мм
◆Основни додаци
▶Прекидач оптерећења
▶Распојни растављач са три станице ради стандардне сабирнице
▶ руковање трансформатором напона
▶ПТ спојена цев
▶Утикач кабла (укључујући кабл)
◇опциони додаци
▶Електрични погонски механизам
▶ Инструмент за дигитални приказ
▶ ДЦ инструмент за електромагнетно закључавање показивача напајања
▶Три у два механичка блокада Он-лине надзор одводника
▶Нисконапонска комора
▶ Инструмент за дигитални приказ
▶Пасивна заштита
▶Модул исправљача подизног седишта
▶Нисконапонска комора
▶Два у једном прибору за механичку блокаду
▶ДЦ напајање (12х-24Ах) показивач инструмент електромагнетна брава
▶Подизно седиште
ПТи500мм
◆Основни додаци
▶Изолациони прекидач са три станице
▶Напуњен дисплеј
▶Стандардни аутобус
▶Ручка за руковање
▶Трансформатор напона
▶ПТ спојена цев
▶Утикач кабла (укључујући кабл)
◇опциони додаци
▶Електрични погонски механизам
▶ Инструмент за дигитални приказ
▶ ДЦ инструмент за електромагнетно закључавање показивача напајања
▶Три у два механичка блокада
▶Он-лине надзор одводника
▶Нисконапонска комора
▶ Инструмент за дигитални приказ
▶Пасивна заштита
▶Подизно седиште
▶Модул исправљача
▶Нисконапонска комора
▶Два у једном механички одводник блокаде
▶ДЦ напајање (12х-24Ах) показивач инструмент електромагнетна брава
▶Подизно седиште
ПТ 500мм
◆Основни додаци
▶Напуњен дисплеј
▶Стандардни аутобус
▶Трансформатор напона
▶ПТ спојена цев
▶Утикач кабла (укључујући кабл)
◇опциони додаци
▶Електрични погонски механизам
▶ Инструмент за дигитални приказ
▶ ДЦ инструмент за електромагнетно закључавање показивача напајања
▶Три у два механичка блокада
▶Он-лине надзор одводника
▶Нисконапонска комора
▶ Инструмент за дигитални приказ
▶Пасивна заштита
▶Подизно седиште
▶Модул исправљача
▶Нисконапонска комора
▶Два у једном механички одводник блокаде
▶ДЦ напајање (12х-24Ах) показивач инструмент електромагнетна брава
▶Подизно седиште
ПТС500
◆Основни додаци
▶Трансформатор напона
▶ПТ спојена цев
▶Утикач кабла (укључујући кабл)
◇опциони додаци
▶Одводник грома
▶Он-лине надзор одводника
▶ДЦ напајање (12х-24Ах)
▶Показивач нисконапонске коморе
▶Електромагнетна брава инструмента са дигиталним дисплејем
▶Подизно седиште
М 650мм
◆Основни додаци
▶Напуњен дисплеј
▶Дуги и кратки аутобус
▶Трансфер аутобус
▶Трансформатор напона
▶ПТ резервоар за дозирање са топљеном цеви
▶Трансформатор напона
◇опциони додаци
▶Показивач нисконапонске коморе
▶Електромагнетна брава инструмента са дигиталним дисплејем
▶Подизно седиште
▶Регулатор температуре и влажности
Напомена: Ако се пре ПТ дода позитивни изолациони прекидач, ширину ормана треба променити на 1000 мм, а остале димензије остају непромењене.
○ Шема 2
Ц 420мм
◆Основни додаци
▶Изолациони прекидач са три станице
▶Напуњен дисплеј
▶Стандардни аутобус
▶Ручка за руковање
▶Прекидач оптерећења
◇опциони додаци
▶Одводник грома са електричним погоном
▶Каско осигурање
▶ Инструмент за дигитални приказ
▶Електромагнетна брава за једносмерно напајање
▶Трансформатор нулте секвенце
▶Индикатор грешке (са мерењем температуре) показивачки инструмент ▶Он-лине надзор одводника
▶Пасивна заштита
▶Подизно седиште
▶Модул исправљача
▶Струјни трансформатор са језгром
▶Индикатор грешке ЕКЛ-4
▶Нисконапонска комора
▶Два у једном механичка блокада
▶Уређај за закључавање уземљења долазног вода
▶Три у два механичка блокада
▶Прибор за каблове
В 420мм
◆Основни додаци
▶3 положај растављача
▶Напуњен дисплеј
▶Стандардна сабирница
▶Ручка за руковање
▶Прекидач
▶ЦТ
◇опциони додаци
▶Електрични погонски механизам
▶Додге уређај
▶Каско осигурање
▶ Инструмент за дигитални приказ
▶Електромагнетна брава за једносмерно напајање
▶Трансформатор нулте секвенце
▶Индикатор грешке (са мерењем температуре) показивачки инструмент
▶Он-лине надзор одводника
▶Пасивна заштита
▶Подизно седиште
▶Модул исправљача
▶Струјни трансформатор са језгром
▶Индикатор грешке ЕКЛ-4 Нисконапонска комора
▶Два у једном механичка блокада
▶Уређај за закључавање уземљења долазног вода
▶Три у два механичка блокада
▶Прибор за каблове
В 650мм
◆Основни додаци
▶Изолациони прекидач са две станице
▶Напуњен дисплеј
▶Стандардни аутобус
▶Окидач за руковање
▶Струјни трансформатор
▶Повезивање сабирнице
◇опциони додаци
▶Електрични погонски механизам
▶Каско осигурање
▶Нисконапонска комора
▶Два у једном механичка блокада
▶Три у два механичка блокада
▶ Инструмент показивача напајања ДЦ
▶ Инструмент за дигитални приказ
▶Подизно седиште
▶Пасивни заштитни модул исправљача
▶Електромагнетна брава
○ Шема 3
ДИ 420мм
◆Основни додаци
▶Напуњен дисплеј
▶Стандардна сабирница
◇опциони додаци
▶Одводник кабловског прибора
▶Он-лине надзор одводника
▶Индикатор грешке ЕКЛ-4 Индикатор грешке (са мерењем температуре) ▶Електромагнетна брава
▶Подизно седиште
ДИ 420мм
◆Основни додаци
▶Напуњен дисплеј
▶Стандардна сабирница
▶Ручка за руковање
▶2 растављач положаја
◇опциони додаци
▶Нисконапонска комора
▶Два у једном механичка блокада
▶Три у два механичка блокада
▶Подизно седиште са електромагнетном бравом

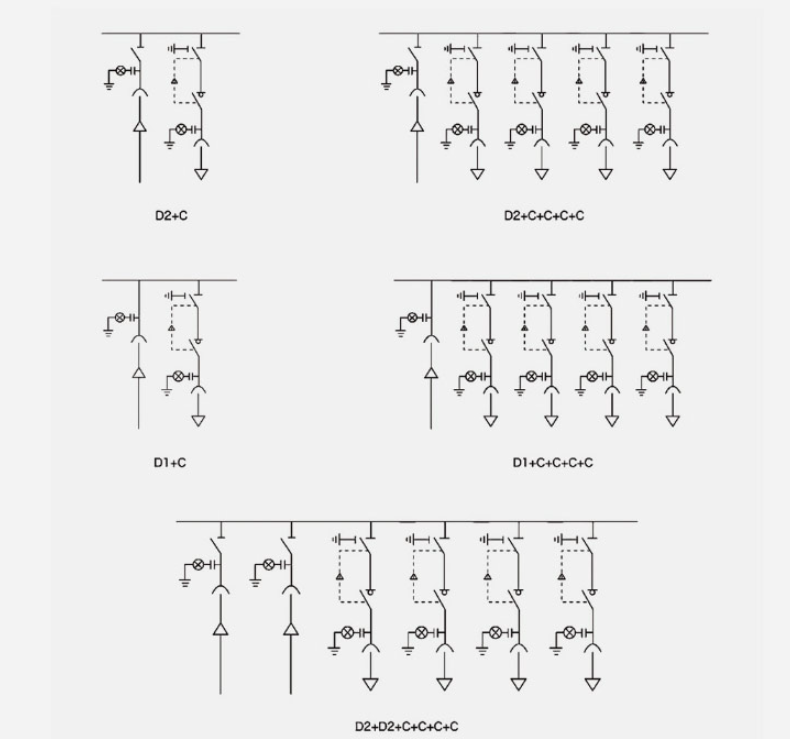

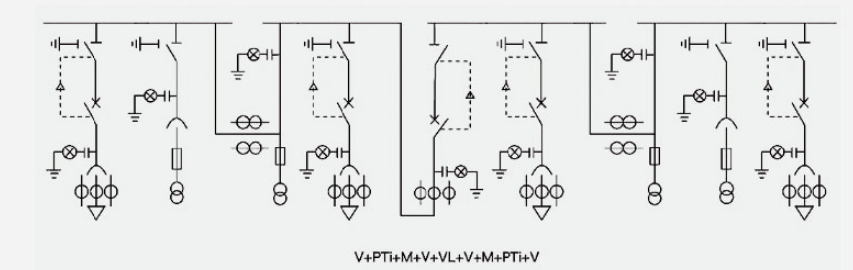

●Типична комбинација шеме 1
Напомена: Горња типична комбинована референтна шема може се комбиновати на различите начине у складу са потребама корисника.

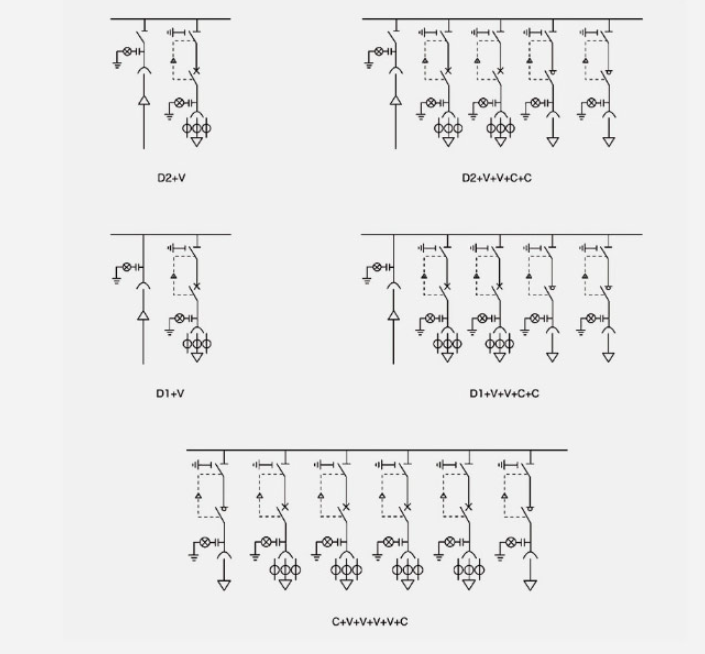

Типична комбинација шеме 2
Напомена: Горња типична комбинована референтна шема може се комбиновати на различите начине у складу са потребама корисника.
Шема АТС сегментације
● Пребаците упутство за употребу

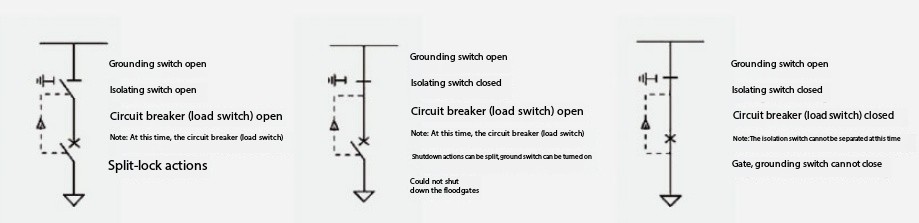

Положај прекидача, стање и блокада
Кораци операције:
Пренос снаге: Окачите (затворите) горња и доња врата помоћу прекидача (прекидач оптерећења) → прекидач за уземљење са изолационим прекидачем → прекидач (прекидач оптерећења) са преносом снаге је завршен.
Прекид струје: Прекидач (прекидач оптерећења) → растављач → прекидач за уземљење → прекидач (прекидач оптерећења) је растерећен (отворен) и врата су затамњена.
● Упутства за инсталацију

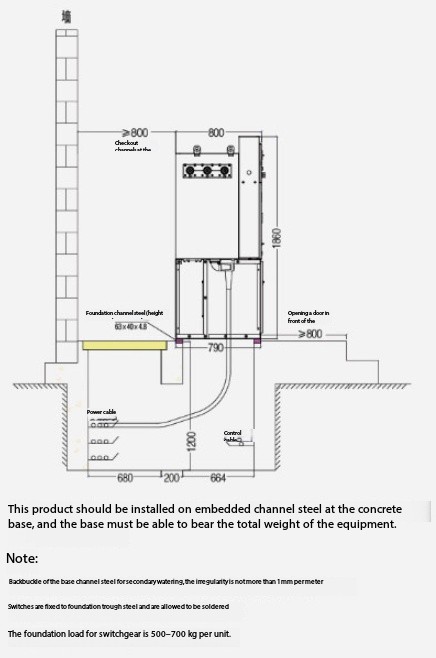

◆Темељ и укупне димензије

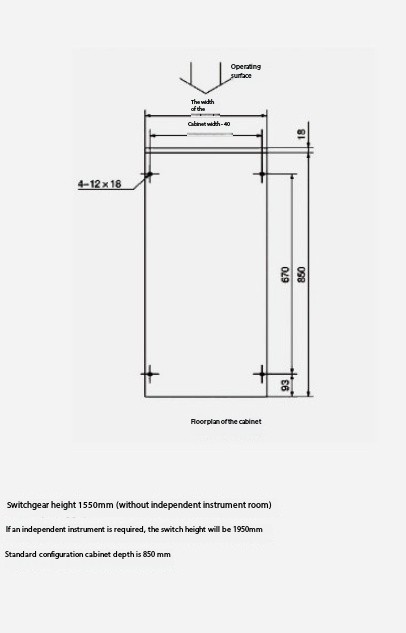

◆Орман и укупне уградне димензије
Хот Тагс: Еколошки изоловани ормар за разводне уређаје
Повезана категорија
- Подстаница за тип кутије
- Главна јединица високог напона
- Кабловска филијала
- Високонапонски прекидач
- Ниски напон Свитцхгеар
- Фотонапонски производи
- СФ6 прекидач за оптерећење
- Вакуумски прекидач
- Разложење
- Прекидач за уземљење
- Тренутни трансформатор
- Трансформатор напона
- Релеј
- Трансформатор дистрибуције електричне енергије
Пошаљи упит
Контакт информације
-
Адреса
Но.228 Веисхики Роад, Иуекинг Зоне економског развоја, Вензхоу Цити, провинција Зхејианг, Кина
-
Тел
-
Е-маил
За упите о кабловској филијали кућица, високи напонски прекидач, нисконапонским прекидачем или ценовником, молим вас оставите своју е-пошту нама и биће нам у контакту у року од 24 сата.
