Заштита животне средине

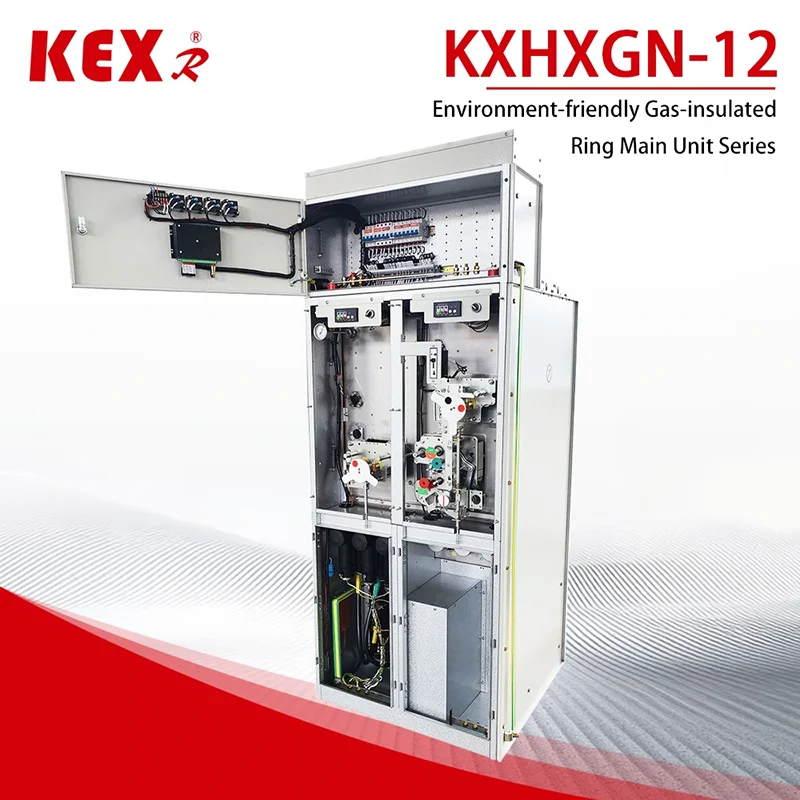

Расклопни уређај за заштиту животне средине типа ККСХКСГН-12 који производи КЕКСР, добављач опреме за пренос и дистрибуцију електричне енергије у Кини, је 12кВ гасно изолован прстенасти мрежни орман са гасом за заштиту животне средине (као што је сув ваздух, азот или мешани гас) као изолациони медијум, који је погодан за напајање мреже прстена, дистрибутивну мрежу за отварање и затварање мале станице за напајање.
Модел: ККСХКСГН-12
Бренд: КЕКСР

Пошаљи упит

Опис производа

● Главна карактеристика расклопног уређаја за заштиту животне средине

(1) Предности заштите животне средине

◆Бесплатан СФгас: Расклопни уређаји за заштиту животне средине прихватају сув ваздух, азот или се користе нови гасови за заштиту животне средине (као што су Г, АирПлус®, итд.), што је у складу са прописима ЕУ о Ф-гасовима и кинеском политиком „двоструког угљеника“.

◆ Ниска емисија угљеника: У поређењу са СФ прстенастим мрежним ормаром, ГВП (потенцијал глобалног загревања) приближава се нули.

(2) Пројектовање конструкције

◆Модуларни дизајн: Расклопна јединица за заштиту животне средине за долазну линију, излазну линију, мерење и ПТ може се проширити.

◆Затворена структура: Ниво заштите разводног уређаја за заштиту животне средине достиже ИП67, који је отпоран на прашину, влагу и кондензацију, погодан за сурово окружење.

◆Компактна величина: штеди простор од АИС прстенастог мрежног ормарића и еколошки је прихватљивији од традиционалног СФ₆ ГИС-а.

(3) Интелигентне опције

Интелигентни надзор (као што је ДТУ, мерење температуре на мрежи, надгледање делимичног пражњења, итд.) се може изабрати да подржи приступ Интернету ствари (ИоТ) и реализује даљинско управљање и одржавање.

● Технички параметри расклопног уређаја за заштиту животне средине

◆ Орман за прекидаче

Ставка				Јединица	Подаци
Називни напон				КВ	12
Називна фреквенција				ХЗ	50
Називни ниво изолације	Издржи 1 мин радне фреквенције Волтаге		За грундирање, фаза у фазу	КВ	42
			Пауза		48
	Издржљиви напон светлосног импулса (врх)		За грундирање, фаза у фазу	КВ	75
			Пауза		85
	1 мин отпорни напон фреквенције напајања помоћног/контролног кола (на масу)			КВ	2
Називна струја				A	630
Називна краткорочна отпорна струја (виртуелна вредност)			Прекидач главног кола/уземљења	кА	25/4с
			Коло за уземљење	кА	21.7/4с
Називна вршна отпорна струја			Прекидач главног кола/уземљења	кА	63
			Коло за уземљење	кА	54.5
Називна струја прекида кратког споја и времена				кА/Време	25/30
Називна струја затварања кратког споја (врх)				кА	63
Називна струја прекида кабла за пуњење				A	25
Називни радни редослед прекидача О-0,3с-ЦО-180с-ЦО
Механички живот		Прекидач / растављач		Време	10000/3000
ИП степен		Запечаћена кутија			ИП67
		Оклоп склопног уређаја			ИП4Кс
Притисак гаса		Називни ниво пуњења гаса (20℃, манометарски притисак)		Мпа	0.02
		Називни минимални функцијски ниво (20℃, манометарски притисак)		Мпа	0
Перформансе заптивања,		Годишња стопа цурења		%/година	≤0,05

◆Утоварни ормарић

Ставка			Јединица	Подаци
Називни напон			КВ	12
Називна фреквенција			ХЗ	50
Називни ниво изолације	Издржи 1 мин радне фреквенције Волтаге		КВ

	Издржљиви напон светлосног импулса (врх)		КВ

	1 мин отпорни напон фреквенције напајања помоћног/контролног кола (на масу)		КВ	2
Називна струја			A	630
Називна краткорочна отпорна струја (виртуелна вредност)		Прекидач главног кола/уземљења	КА	25/4с
		Коло за уземљење	КА	21.7/4с
Називна вршна отпорна струја		Прекидач главног кола/уземљења	КА	63
		Коло за уземљење	КА	54.5
Називна струја затварања кратког споја (врх)		Прекидач оптерећења/прекидач за уземљење	КА	63
Називна струја прекида активног оптерећења			A	630
Називна струја прекидања затворене петље			A	630
5% Називна струја прекида активног оптерећења			A	31.5
Називна струја прекида кабла за пуњење			A	10
Називна времена прекида активног оптерећења			Време	100
Прекид струје земљоспоја			А/Тиме	31.5/10
Струја пуњења водова и каблова је искључена под условом земљоспоја.			А/Тиме	17.4/10
Механички живот	Прекидач / растављач		А/Тиме	10000/3000
ИП степен	Запечаћена кутија			ИП67
	Оклоп склопног уређаја			ИП4Кс
Притисак гаса	Називни ниво пуњења гаса (20℃, манометарски притисак)		Мпа	0.02
	Називни минимални функцијски ниво (20℃, манометарски притисак)		Мпа	0
Перформансе заптивања,	Годишња стопа цурења		%/година	≤0,05

● Стандард за имплементацију разводног уређаја за заштиту животне средине

◆ Заједнички технички захтеви стандарда ГБ/Т 1022 за високонапонску расклопну и контролну опрему.

◆ ГБ/Т39063640.5кВ АЦ метални склопни уређаји и контролна опрема.

◆ ГБ/Т1985 Високонапонски АЦ изолациони прекидач и прекидач за уземљење

◆ ГБ/Т38043.6-40.5кВ АЦ високонапонски прекидач оптерећења

◆ ГБ/Т1984 Високонапонски прекидач наизменичне струје

◆ ГБ/Т4208 ИП код нивоа заштите шкољке

◆ ГБ/Т7354 мерење делимичног пражњења

◆ ГБ/Т311.1 Координација изолације Део 1: Дефиниција, принципи и правила

● Коришћење услова расклопне опреме за заштиту животне средине

◆ Максимална температура: +45 степени Целзијуса;

◆ Минимална температура: -25 степени Целзијуса;

◆ Максимална температура: (24-часовни просек) +35 степени Целзијуса;

◆ Максимална просечна релативна влажност (24 сата 1: ≤ 95%; Надморска висина: ≤ 1500м; Сеизмички капацитет: 8 степени;

◆ Стопа заштите: напуњена заптивка кућишта ИП67, кућиште разводног ормара ИП4к；

◆ Окружни ваздух не би требало да буде очигледно загађен корозивним запаљивим гасом и воденом паром.

◆ Нема места честих насилних вибрација, а груби дизајн испод оштрих делова испуњава све врсте захтева.

◆ Када се користи у нормалним условима животне средине изван ГБ/Т3906, корисник ће преговарати са КЕКСР-ом

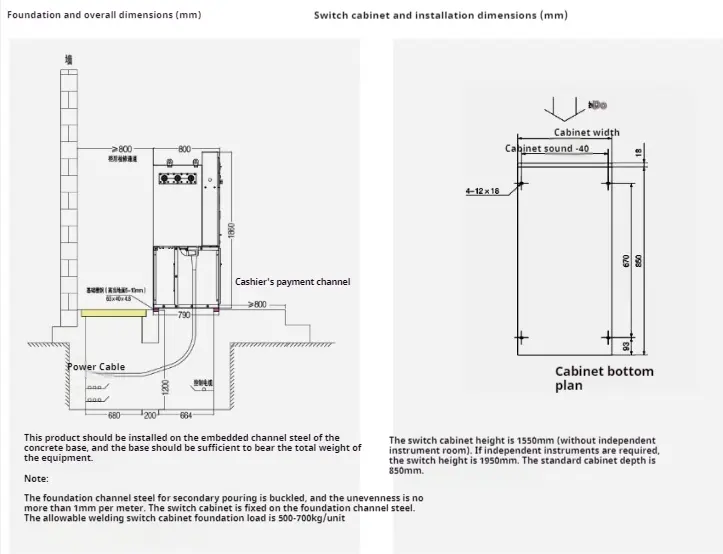

●Упутства за инсталацију

Environmental Protection Switchgear
