Јединица за заштиту животне средине

Јединица за заштиту животне средине типа ККСХКСГН-12 коју производи КЕКСР, добављач опреме за пренос и дистрибуцију електричне енергије у Кини, је 12кВ изоловани прстенасти мрежни орман са гасом за заштиту животне средине (као што је суви ваздух, азот или мешани гас) као изолациони медијум, који је погодан за напајање мреже у прстену, напајање терминала и дистрибутивну мрежу и затварање малих станица.
Модел: ККСХКСГН-12
Бренд: КЕКСР

Пошаљи упит

Опис производа

● Главна карактеристика јединице за заштиту животне средине

(1) Предности заштите животне средине

◆Бесплатан СФгас: Јединица за заштиту животне средине прихвата сув ваздух, користи се азот или нови гас за заштиту животне средине (као што је Г, АирПлус®, итд.), што је у складу са прописима ЕУ о Ф-гасовима и кинеском политиком „двоструког угљеника“.

◆ Ниска емисија угљеника: У поређењу са СФ прстенастим мрежним ормаром, ГВП (потенцијал глобалног загревања) приближава се нули.

(2) Пројектовање конструкције

◆Модуларни дизајн: Јединица за заштиту животне средине за долазну линију, одлазну линију, мерење и ПТ може се проширити.

◆Затворена структура: Ниво заштите јединице за заштиту животне средине достиже ИП67, који је отпоран на прашину, влагу и кондензацију, погодан за сурово окружење.

◆Компактна величина: штеди простор од АИС прстенастог мрежног ормарића и еколошки је прихватљивији од традиционалног СФ₆ ГИС-а.

(3) Интелигентне опције

Интелигентни надзор (као што је ДТУ, мерење температуре на мрежи, надгледање делимичног пражњења, итд.) се може изабрати да подржи приступ Интернету ствари (ИоТ) и реализује даљинско управљање и одржавање.

● Технички параметри јединице за заштиту животне средине

◆ Орман за прекидаче

Ставка				Јединица	Подаци
Називни напон				КВ	12
Називна фреквенција				ХЗ	50
Називни ниво изолације	Издржи 1 мин радне фреквенције Волтаге		За грундирање, фаза у фазу	КВ	42
			Пауза		48
	Издржљиви напон светлосног импулса (врх)		За грундирање, фаза у фазу	КВ	75
			Пауза		85
	1 мин отпорни напон фреквенције напајања помоћног/контролног кола (на масу)			КВ	2
Називна струја				A	630
Називна краткорочна отпорна струја (виртуелна вредност)			Прекидач главног кола/уземљења	кА	25/4с
			Коло за уземљење	кА	21.7/4с
Називна вршна отпорна струја			Прекидач главног кола/уземљења	кА	63
			Коло за уземљење	кА	54.5
Називна струја прекида кратког споја и времена				кА/Време	25/30
Називна струја затварања кратког споја (врх)				кА	63
Називна струја прекида кабла за пуњење				A	25
Називни радни редослед прекидача О-0,3с-ЦО-180с-ЦО
Механички живот		Прекидач / растављач		Време	10000/3000
ИП степен		Запечаћена кутија			ИП67
		Оклоп склопног уређаја			ИП4Кс
Притисак гаса		Називни ниво пуњења гаса (20℃, манометарски притисак)		Мпа	0.02
		Називни минимални функцијски ниво (20℃, манометарски притисак)		Мпа	0
Перформансе заптивања,		Годишња стопа цурења		%/година	≤0,05

◆Утоварни ормарић

Ставка			Јединица	Подаци
Називни напон			КВ	12
Називна фреквенција			ХЗ	50
Називни ниво изолације	Издржи 1 мин радне фреквенције Волтаге		КВ

	Издржљиви напон светлосног импулса (врх)		КВ

	1 мин отпорни напон фреквенције напајања помоћног/контролног кола (на масу)		КВ	2
Називна струја			A	630
Називна краткорочна отпорна струја (виртуелна вредност)		Прекидач главног кола/уземљења	КА	25/4с
		Коло за уземљење	КА	21.7/4с
Називна вршна отпорна струја		Прекидач главног кола/уземљења	КА	63
		Коло за уземљење	КА	54.5
Називна струја затварања кратког споја (врх)		Прекидач оптерећења/прекидач за уземљење	КА	63
Називна струја прекида активног оптерећења			A	630
Називна струја прекидања затворене петље			A	630
5% Називна струја прекида активног оптерећења			A	31.5
Називна струја прекида кабла за пуњење			A	10
Називна времена прекида активног оптерећења			Време	100
Прекид струје земљоспоја			А/Тиме	31.5/10
Струја пуњења водова и каблова је искључена под условом земљоспоја.			А/Тиме	17.4/10
Механички живот	Прекидач / растављач		А/Тиме	10000/3000
ИП степен	Запечаћена кутија			ИП67
	Оклоп склопног уређаја			ИП4Кс
Притисак гаса	Називни ниво пуњења гаса (20℃, манометарски притисак)		Мпа	0.02
	Називни минимални функцијски ниво (20℃, манометарски притисак)		Мпа	0
Перформансе заптивања,	Годишња стопа цурења		%/година	≤0,05

● Стандард за имплементацију јединице за заштиту животне средине

◆ Заједнички технички захтеви стандарда ГБ/Т 1022 за високонапонску расклопну и контролну опрему.

◆ ГБ/Т39063640.5кВ АЦ метални склопни уређаји и контролна опрема.

◆ ГБ/Т1985 Високонапонски АЦ изолациони прекидач и прекидач за уземљење

◆ ГБ/Т38043.6-40.5кВ АЦ високонапонски прекидач оптерећења

◆ ГБ/Т1984 Високонапонски прекидач наизменичне струје

◆ ГБ/Т4208 ИП код нивоа заштите шкољке

◆ ГБ/Т7354 мерење делимичног пражњења

◆ ГБ/Т311.1 Координација изолације Део 1: Дефиниција, принципи и правила

● Коришћење услова јединице за заштиту животне средине

◆ Максимална температура: +45 степени Целзијуса;

◆ Минимална температура: -25 степени Целзијуса;

◆ Максимална температура: (24-часовни просек) +35 степени Целзијуса;

◆ Максимална просечна релативна влажност (24 сата 1: ≤ 95%; Надморска висина: ≤ 1500м; Сеизмички капацитет: 8 степени;

◆ Стопа заштите: напуњена заптивка кућишта ИП67, кућиште разводног ормара ИП4к；

◆ Окружни ваздух не би требало да буде очигледно загађен корозивним запаљивим гасом и воденом паром.

◆ Нема места честих насилних вибрација, а груби дизајн испод оштрих делова испуњава све врсте захтева.

◆ Када се користи у нормалним условима животне средине изван ГБ/Т3906, корисник ће преговарати са КЕКСР-ом

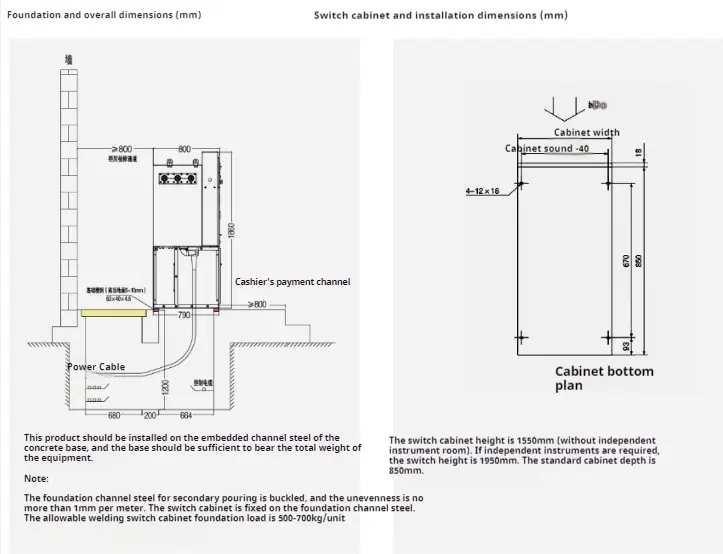

● Упутства за инсталацију

Environmental Protection Unit
