МОДУЛАРНА ГЛАВНА ЈЕДИНА

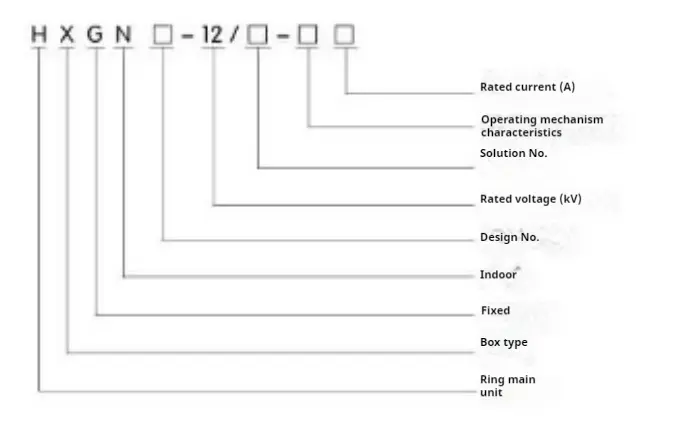

○ Модел значење

○ Главна употреба и опсег апликације ХКСГХ-12 МОДУЛАРНА ГЛАВНА ЈЕДИНИЦА

Модуларна прстенасте главне јединице погодна је за у затвореном комплетном тету од 3,6-12кВ Трофазна наизменична струја са 50Хз једносграпким одсеком, која се користи за пријем и дистрибуцију електричне енергије и има функције контроле, заштите и праћења круга. Може се применити на различите врсте електрана, подстаница, индустријских и рударско предузећа, високограђених зграда и других места, а такође се могу комбиновати са мрежним ормарима за прстенаре да се користе у пребацивању станица.

○ Главна структура и карактеристике ХКСГХ-12 МОДУЛАРНИ ГЛАВНИ ЈЕДИНИЦА

▶ Модуларна главна јединица заварене је висококвалитетни угао челика.

▶ Соба прекидача круга налази се у средини (доњи) део кабинета, који је погодан за инсталацију, уклањање погрешака и одржавање. Стандард је опремљен прекидачем Зн63Аевс1-12) и постоји канал за отпуштање притиска како би се осигурала лична сигурност.

▶ Напредни и поуздан ротациони диспоннектор се може користити за сигурно улазак у собу прекидача за одржавање када се главни аутобус наплати. Напредни и поуздан ротациони диспоннектор може сигурно ући у собу прекидача за одржавање када је главни аутобус електрификован.

▶ Ниво заштите модуларне главне јединице прстена је ИП2Кс.

▶ Опремљен поузданим и потпуно функционалним уређајем за обавезно механичко закључавање, који може да испуни захтеве "пет мере предострожности" једноставно и ефикасно.

▶ Имати кривични систем уземљења.

▶ Врата су опремљена прозором за посматрање, што јасно може да посматра радно стање компоненти у кабинету.

▶ Радни механизам је закључан механичком бравом која је поузданија од КСГН66-12.

▶ Долазни и одлазни каблови су нижи од предње стране дна ормара, што је прикладно да се корисници повежу.

○ Коришћење услова животне средине ХКСГХ-12 МОДУЛАРНА ГЛАВНА ЈЕДИНИЦА

1. горња граница температуре околине је + 40 ℃, а доња граница је -10 ℃;

2 надморска висина модуларне главне јединице треба да буде мања од 1000м;

3. дневна просечна вредност ваздушне релативне влажности није већа од 95%, а месечна просечна вредност није већа од 90%; Даили Просечна вредност водене паре није више од 2,2к10-3МПА, а месечна просечна вредност је 1,8к10-3МПА;

● Главни технички параметар ХКСГН □ -12 МОДУЛАР МОДУЛАР ГЛАВНА ГЛАВНА
