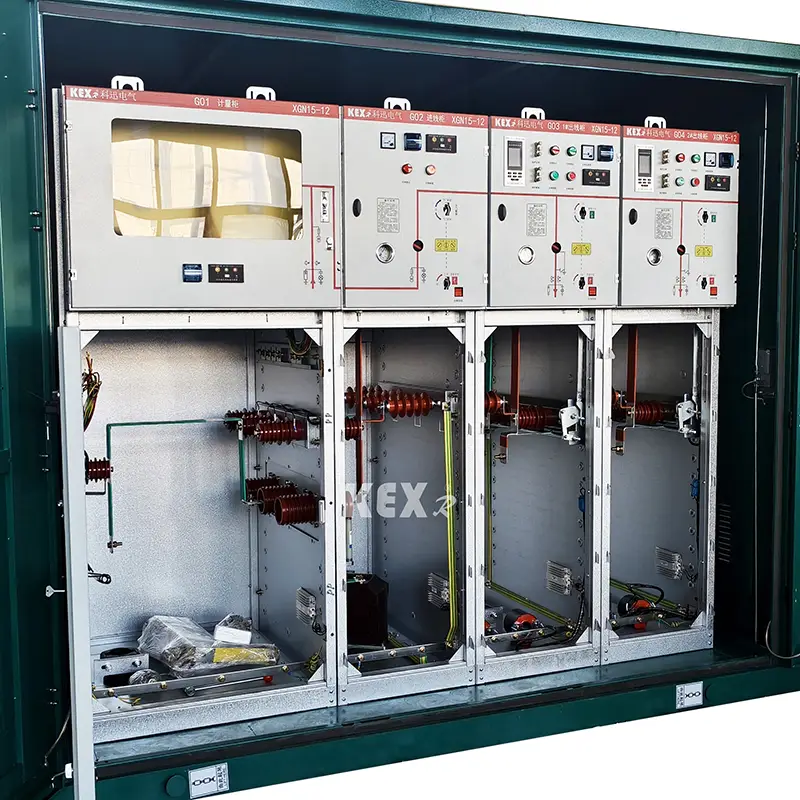

Ормарић главне јединице са СФ6 прстеном

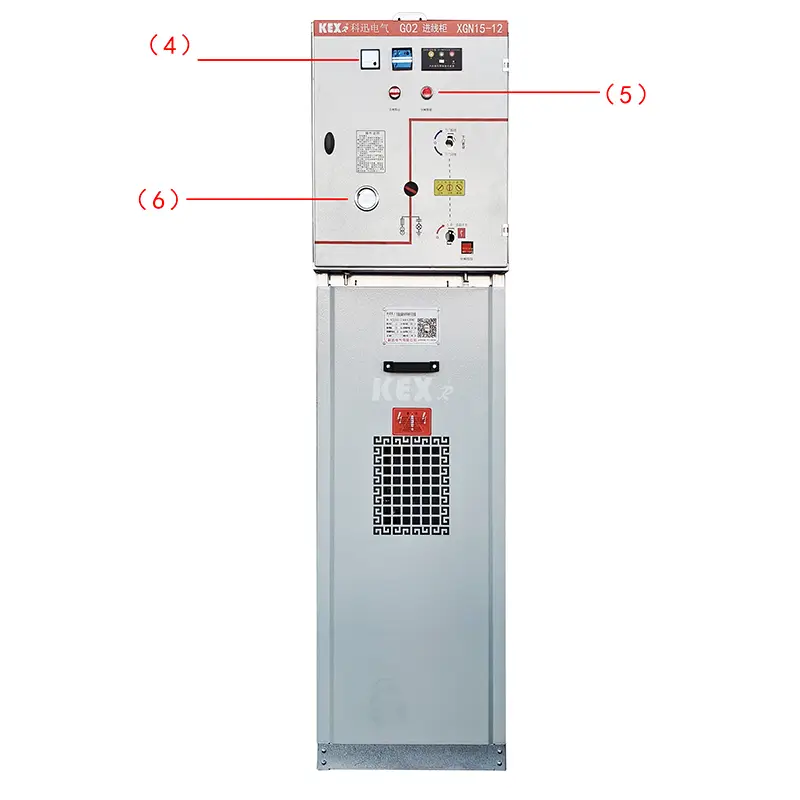

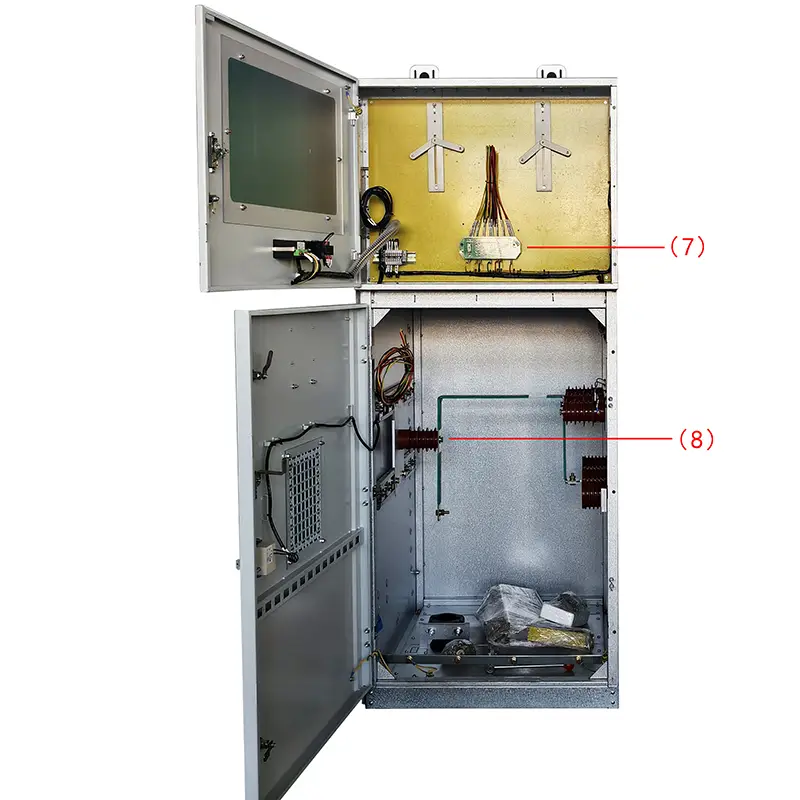

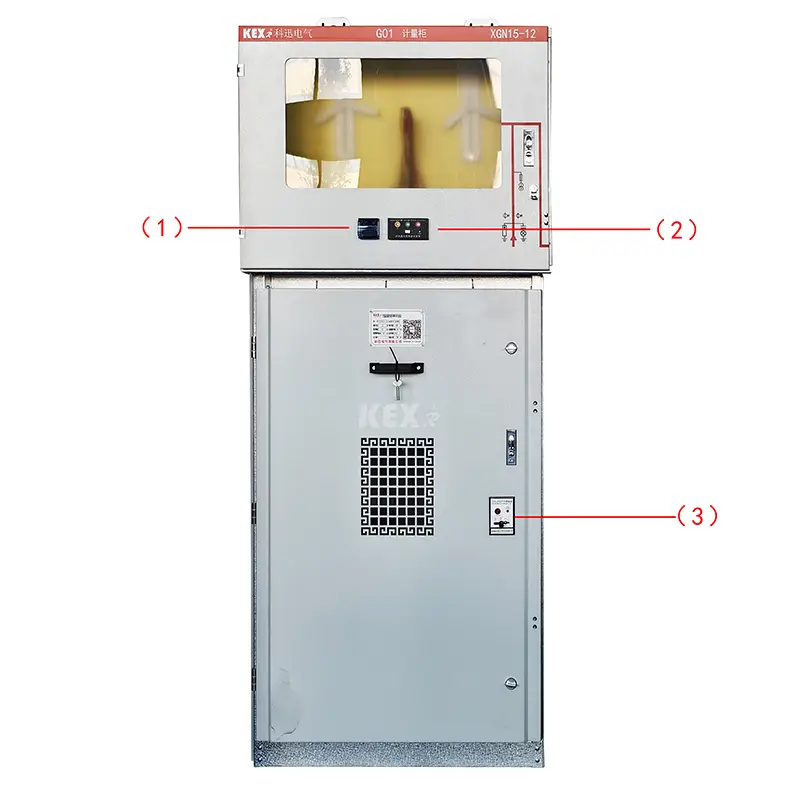

●Компоненте

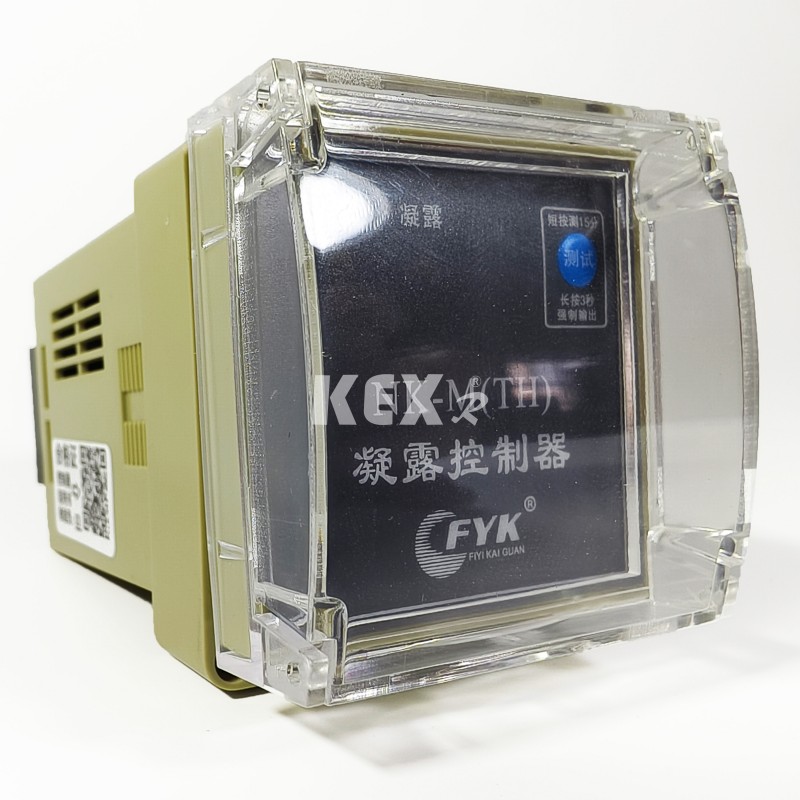

1. .Кондензациони регулатор

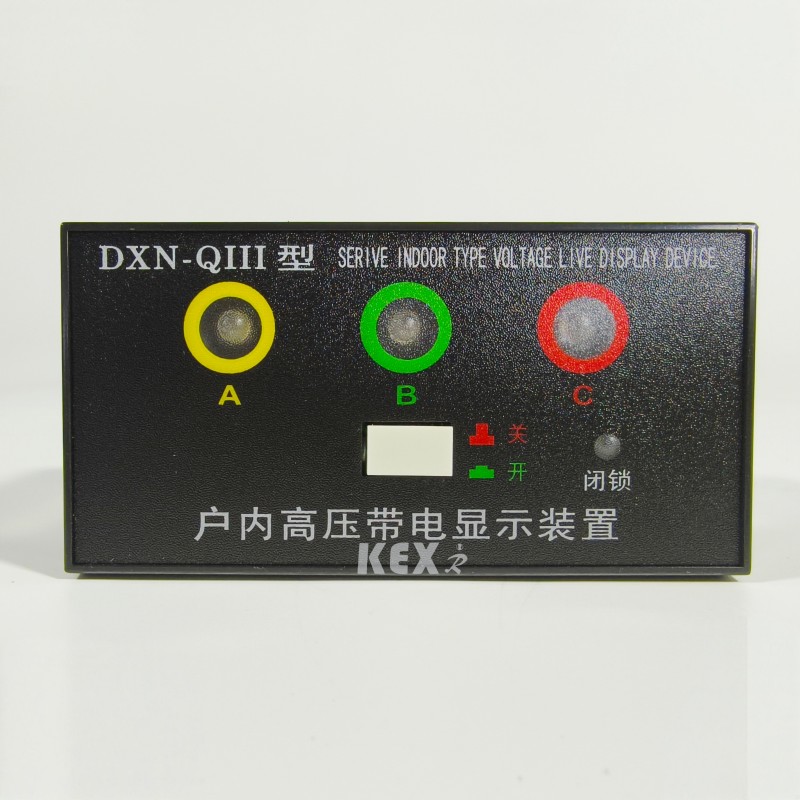

2.Цхаргед дисплаи

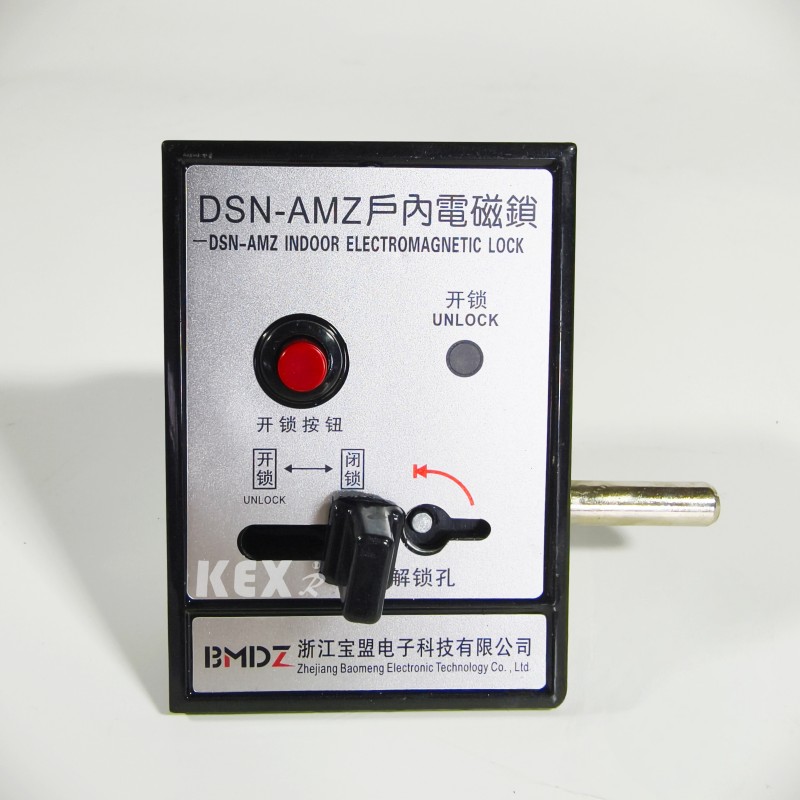

3. Индоор електромагнетна брава

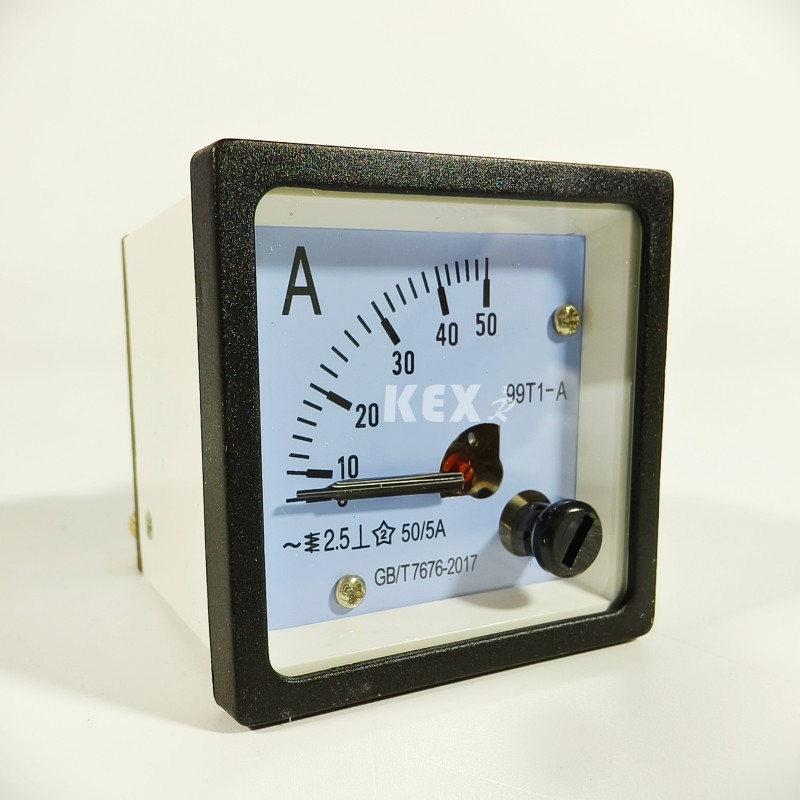

4. Амперметар

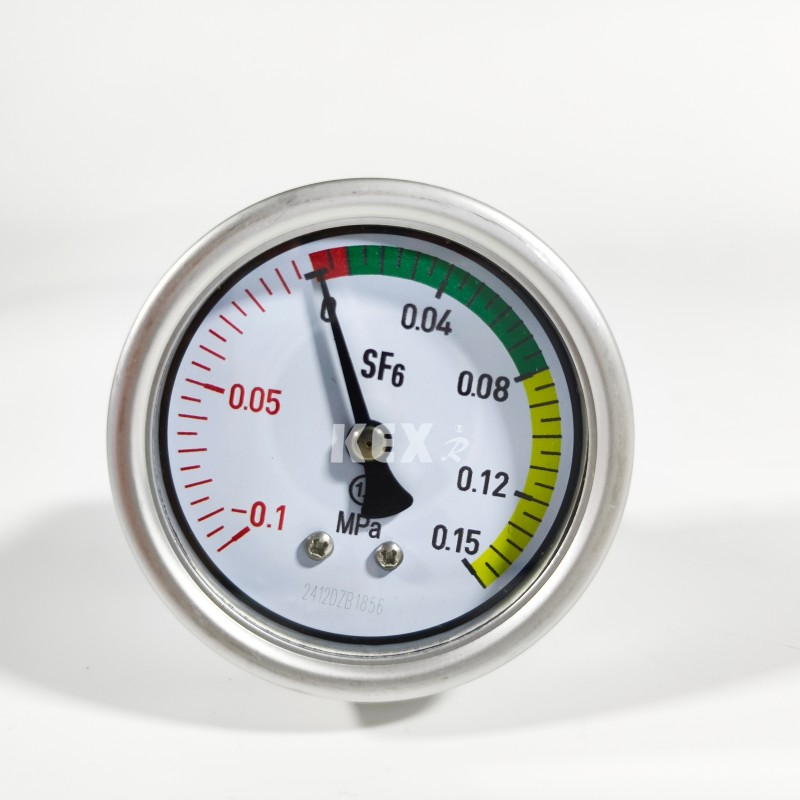

6.Барометар

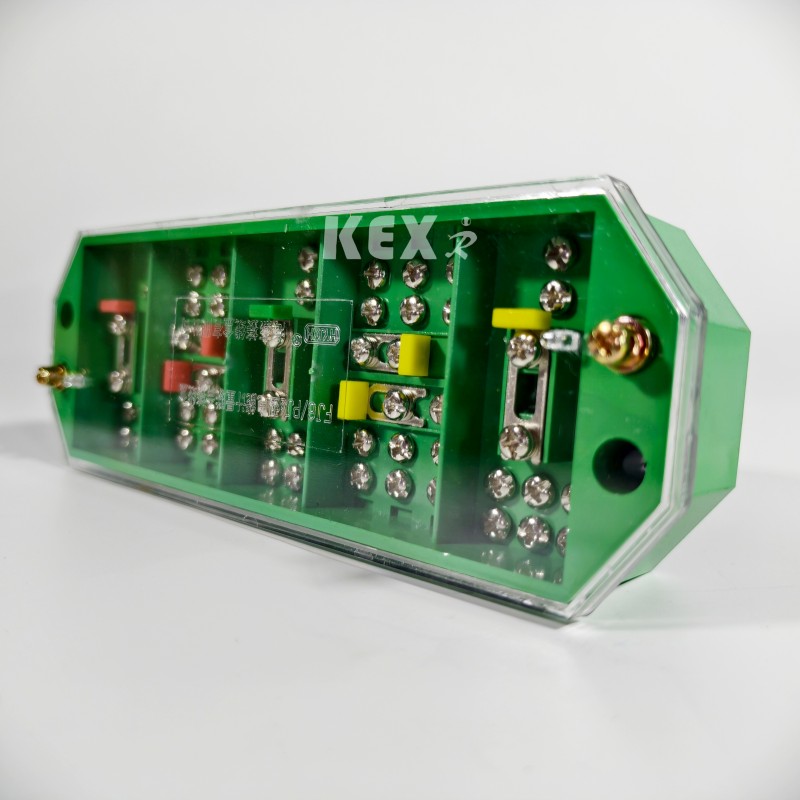

7. 3-фазни 3-жични електрични конектор

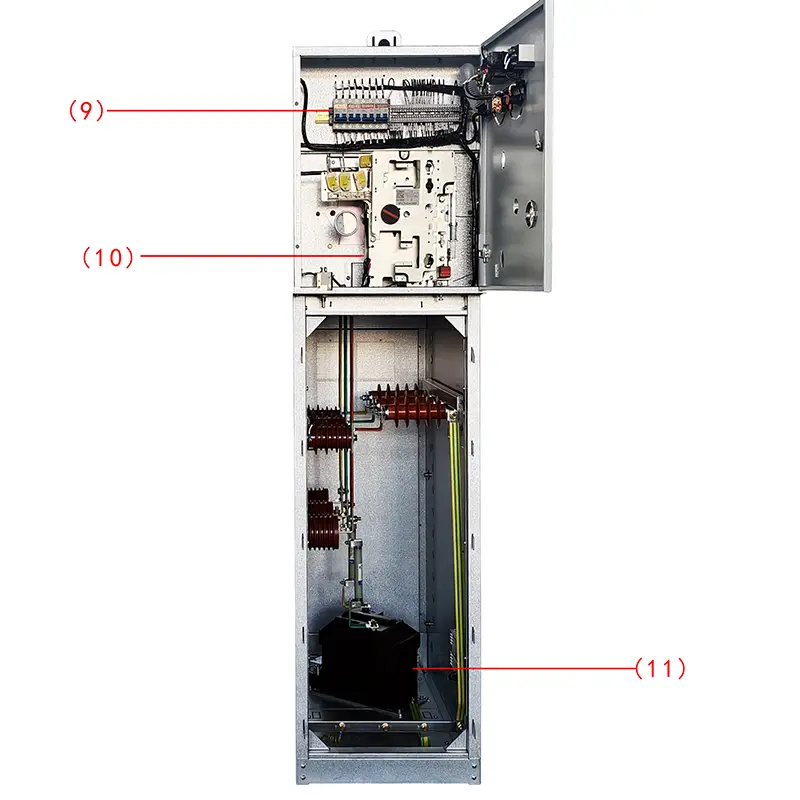

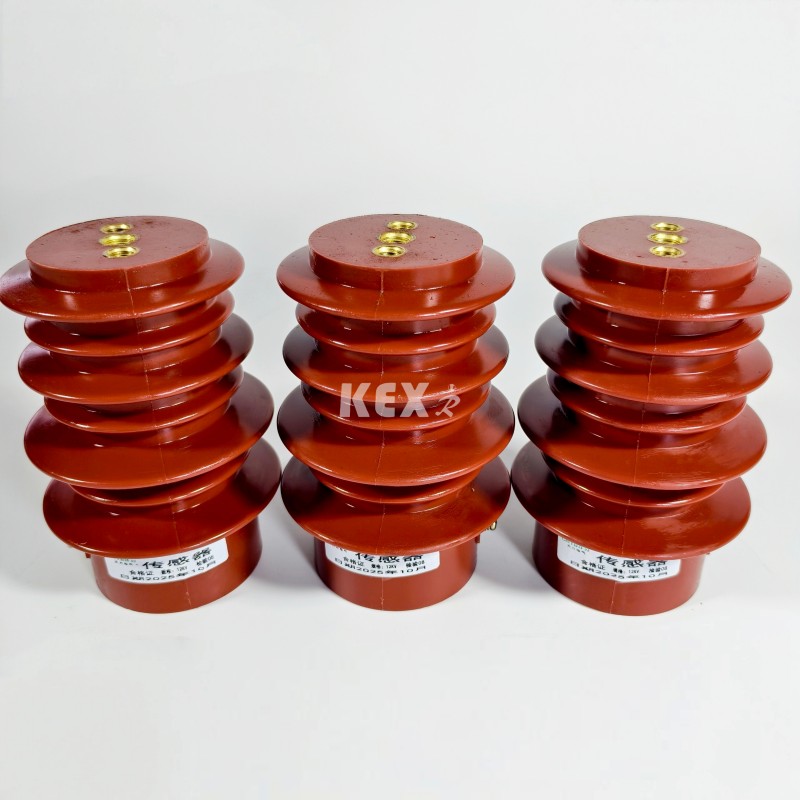

8.Трансмиттер

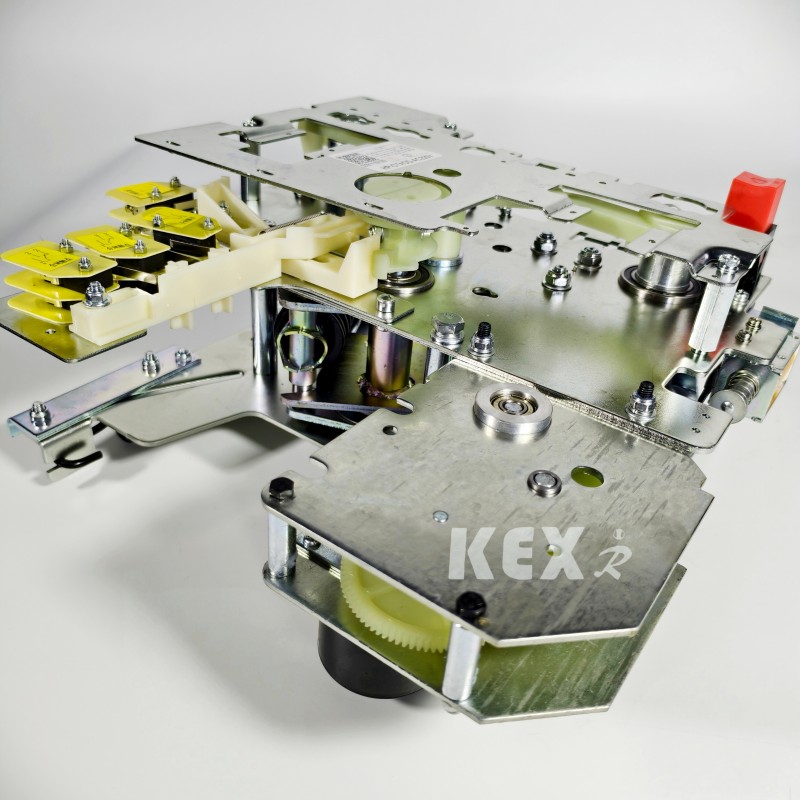

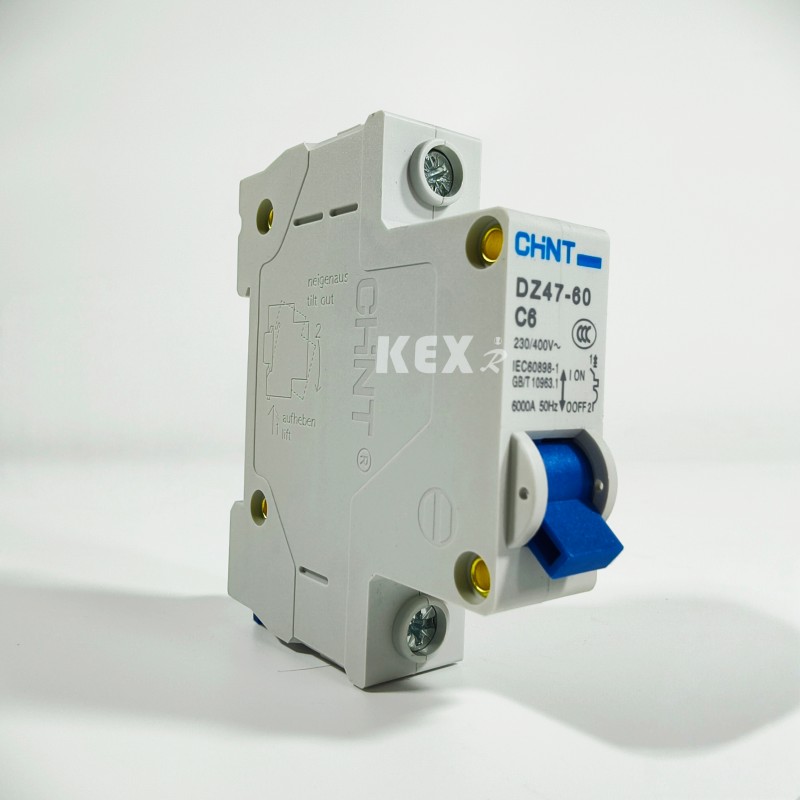

9. Мцб

10. Радни механизам

11.ВТ

● Услови коришћења

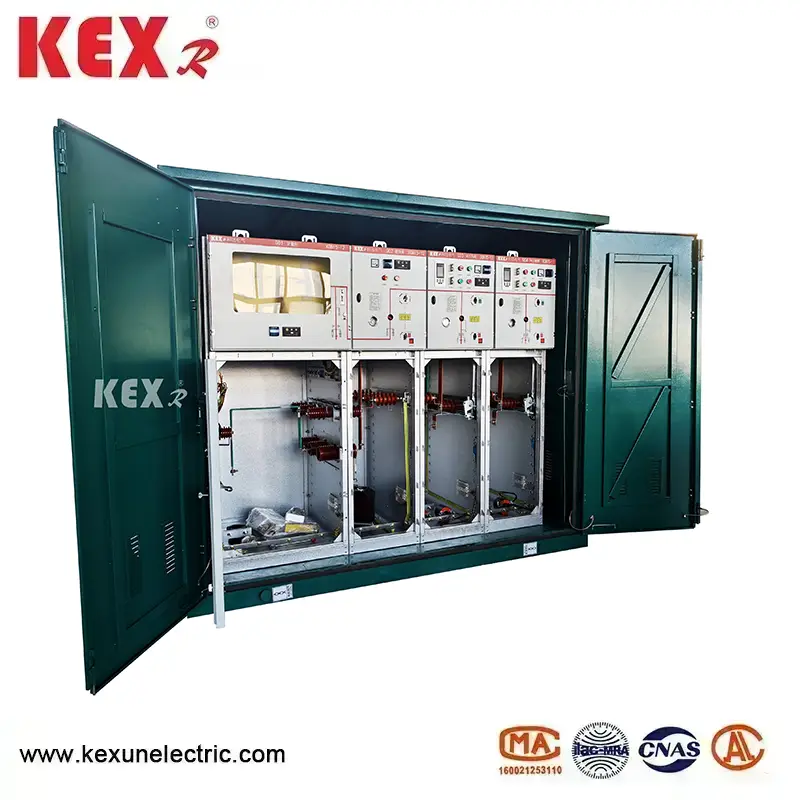

Модуларни орман главне јединице са СФ6 прстеном типа КСГН15-12 је нова генерација компактних и проширивих металних склопних уређаја са сумпор хексафлуоридним прекидачем као главним прекидачем и ваздушном изолацијом за цео орман. Има карактеристике једноставне структуре, флексибилног рада, поуздане блокаде и згодне инсталације, и може да пружи задовољавајућа техничка решења за различите примене и различите захтеве корисника. Он усваја технологију сензора и најновији заштитни релеј, плус напредне техничке перформансе и лагану и флексибилну шему склапања, која може у потпуности да задовољи променљиве потребе тржишта.

Главни прекидачи КСГН15-12 СФ6 прстенастог ормара главне јединице усвајају ФЛН36 и ФЛН48, респективно, СФ6 прекидаче за оптерећење и АББ оригинални СФГ, а АББ оригинални ВД4/С, ХД4/С прекидачи и ВС1 прекидачи такође могу бити опремљени према потребама корисника.

● Радно окружење

◆ Висина≤1000м

◆ Температура околине -25~40℃

◆ Просечна дневна релативна влажност не прелази 95%; Просечна месечна релативна влажност не прелази 90%;

◆ Сеизмички капацитет: 8 степени;

◆ Без насилних вибрација и удара и на местима са опасностима од пожара, хемијске корозије и експлозије.

● Стандарди

КСГН15-12 модуларни орман главне јединице са СФ6 прстеном испуњава доле наведене стандарде

ИЕЦ298 ·ИЕЦ265 ·ИЕЦЛ29 ·ИЕЦ694 ·ИЕЦ420 ·ИЕЦ56 ·ИЕЦ529 ·ИЕЦ932 ·ГБ3804 ·ГБ3906 ·ГБ11022

●Табела техничких параметара модуларног ормара главне јединице са СФ6 прстеном типа КСГН15-12

● Структура модуларног ормара главне јединице типа КСГН15-12 са СФ6 прстеном

◆ Просторија сабирница: прекидач оптерећења

У расклопној просторији је инсталиран тростанични прекидач оптерећења. Кућиште прекидача оптерећења је направљено од епоксидне смоле и испуњено сумпор хексафлуоридом (СФ6). Гас је изолациони медијум, а С6Ф се може уградити у просторију за прекидаче према захтевима купца. Мерач густине гаса или мерач густине гаса са алармним контактом.

◆ Кабловска соба: радни механизам, механизам за блокирање и нисконапонска контролна соба.

Ормарић за развод оптерећења има пространу кабловску просторију, која се углавном користи за кабловску везу, тако да се једножилни или трожилни каблови могу повезати једноставним неоклопљеним кабловским главама, а истовремено се на довољно простора могу уградити громобран, струјни трансформатор, доњи уземљивач и други елементи. Према стандардном дизајну, врата ормана имају прозор за посматрање и сигурносну блокаду, а доња плоча кабловске собе је опремљена заптивним поклопцем и стезаљком за каблове са носећим рамом одговарајуће величине. Доња плоча и оквир предњих врата кабловске собе се могу уклонити како би се олакшала инсталација каблова.

◆ Механизам за гњечење, механизам за блокирање и контролна соба ниског притиска

Нисконапонска комора са блокадом истовремено игра улогу контролне табле. Нисконапонска комора је опремљена опружним погонским механизмом са индикатором положаја, механичком блокадом и уређајем, а може бити опремљена и помоћним контактима, окидачким калемом, механизмом за хитно окидање, капацитивним приказом уживо, закључавањем кључа и електричним уређајем за управљање. Истовремено, простор у нисконапонској комори може бити опремљен и управљачким колом, мерним инструментом и заштитним релејем. Орман ширине 750 мм има две идентичне нисконапонске коморе, које се могу опремити са више додатака. Цео разводни орман КСГН15 се може поделити на два дела, горњи део ормана обухвата сабирницу, прекидач оптерећења, погонски механизам и нисконапонску просторију, која је одвојена од доње кабловске просторије. Због тога се опрема инсталирана у горњој јединици може безбедно и практично ремонтовати и реформисати, а цела горња јединица може бити замењена.

◆ Просторија са сабирницом

Просторија за сабирнице је уређена у горњем делу ормана. У аутобуској просторији, главни аутобуси су међусобно повезани и пролазе кроз цео ред расклопних уређаја.

● Основне компоненте модуларног СФ6 прстенастог ормара главне јединице типа КСГН15-12

▶ ФЛН36 тип СФ6 прекидач оптерећења је развијен и произведен за компанију увођењем стране технологије и према захтевима домаћег електроенергетског система, има три радна стања: затварање, отварање и уземљење

▶Динамички и статички контакти прекидача оптерећења су смештени у ливену шкољку од епоксидне смоле са ојачаном структуром, гас СФ6 се користи као средство за гашење лука, а притисак ваздуха је 14бара. Сваки прекидач оптерећења је запечаћен и не захтева одржавање, а барометар се може изабрати засебно. Метода уградње прекидача оптерећења је постављање челичне преграде између кабловске собе и просторије за сабирницу и постављање хоризонтално како би се испунили најстрожији безбедносни захтеви за рад и одржавање. Ако дође до стварања лука унутра, постоји структурална слаба тачка на полеђини кућишта прекидача оптерећења, која ће бити испрана, а затим ће се испрати вентил за испуштање лука на кућишту како би водио проток ваздуха прекомерног притиска изван кабинета.

▶Прекидач оптерећења СФ6 има два радна механизма: механизам за рад са једном опругом (К-тип) и радни механизам са двоструком опругом (А-тип), електрични механизам се може додати на горња два типа погонских механизама за реализацију даљинског електричног управљања.

●Шеме за избор

□Пример шеме 1

◆Стандардна конфигурација и карактеристике

▶630А аутобус

▶Прекидач оптерећења: ФЛН36-12Д/Т630-20

▶Прекидач оптерећења са три станице (затварање, изоловање, уземљење) или прекидач са две станице (затварање, изоловање)

▶Визуелни прозори се постављају на радном крају прекидача.

▶Главни прекидач и прекидач за уземљење управљају се кроз два одвојена рупа за руковање и једни друге су самоблокирајући.

▶Индикација положаја прекидача оптерећења и прекидача за уземљење

▶Тело прекидача са капацитивним индикатором напона

▶Манометар гаса СФ6 са релејем за густину

▶Прекидач за уземљење је повезан са предњом плочом кабловске собе

◆ Опциона конфигурација и карактеристике

▶Резервисано проширење аутобуса

▶Мотор за пребацивање оптерећења: АЦ220В/110В ДЦ220В/110В/48В

▶Индикатор кратког споја и квара уземљења

▶Уређај за заштиту од грома (тип дистрибуције, тип електране, тип ослобађања)

▶Мерење ЦТ и мерача

▶Трансформатор напона ПТ за погонско напајање

▶АЦ110В/220В Уземљење под напоном Затварање улазног вода (прекидач за уземљење и доња капија затвореног уземљења када је доњи кабл под напоном)

▶Помоћни контакт: Главни прекидач 4НО+4НЦ Прекидач за уземљење 2НО+2НЦ

□Пример шеме 2

◆ Стандардна конфигурација и карактеристике·

▶630А главна сабирница

▶Прекидач оптерећења: ФЛН36-12Д/Т100-50

▶Прекидач оптерећења са три станице (затварање, изоловање и уземљење)

▶Прекидач оптерећења са три станице, глава осигурача и прекидач за уземљење на крају осигурача

▶За механичко повезивање

▶Индикација искључења осигурача и даљински пренос сигнала

▶Визуелни прозор је инсталиран на крају рада прекидача.

▶Главни прекидач и прекидач за уземљење управљају се кроз два одвојена рупа за руковање и једни друге су самоблокирајући.

▶Индикација положаја прекидача оптерећења и прекидача за уземљење

▶Тело прекидача са капацитивним индикатором напона

▶Манометар гаса СФ6 са релејем за густину

▶Прекидач за уземљење је повезан са предњом плочом кабловске собе

◆ Опциона конфигурација и карактеристике

▶Резервисано проширење аутобуса

▶Мотор за пребацивање оптерећења: АЦ220В/110В ДЦ220В/110В/48В

▶Индикатор кратког и уземљеног квара

▶Мерење ЦТ и мерача

▶Окидање губитка напона АЦ220В

▶Растављач за прекомерну струју: ГЛ25/5

▶Помоћни контакти: главни прекидач 4НО+4НЦ прекидач за уземљење 2НО+НЦ

▶Развојни калем: АЦ220В/110В ДЦ220В/110В/48В

▶Осигурач (сигнал грешке): 1НО

▶Манометар са сигналом: 1НО

□Пример шеме 3

Примарни број програма Д07

◆Стандардна конфигурација и карактеристике

▶Два струјна трансформатора ЛЗЗБЈ9

▶Два ЈДЗ напона трансформатора

▶Заштитите ПТ осигурач

▶Преклапање предње плоче кабловске собе

◆Опциона конфигурација и карактеристике

▶АВолтметар са прекидачем

▶Амперметар са прекидачем

▶3 ЦТ ,3 ПТ

▶Капацитивни индикатор напона који указује на разводни ормар под напоном

▶Мјерач ват сати

▶Негативна контрола
