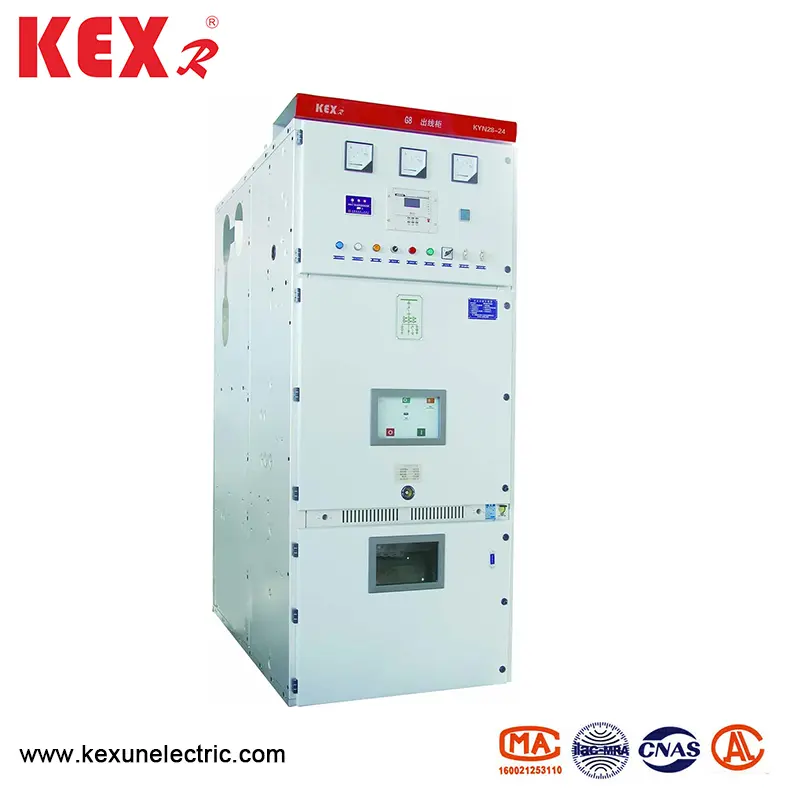

Опрема за пребацивање металне затворене прекидачке опреме од оклопа

● Подручје примене

КИН28-24 тип ТИПЕР-а СХИФТИНГ СХИФТИНГ ОПРЕМА ЗА ЗАВРШАВАЊЕ МЕТАЛА (у даљем тексту опреме за прелазе) је погодна за унутрашњу трофазну електроенергет са називним напоном од 24кВ и углавном се користи у електранама, подстаницама, индустријским и рударско предузећима и високо-индустријским предузећима и високим грађевинама и дистрибуција електричне енергије и дистрибуције и дистрибуције и дистрибуције и праћење кругова и дистрибуције и праћење кругова. КИН28-24 Свитцх опрема има различите функције да се спречи немиривање, укључујући спречавање покретања ручног простора, спречавајући прекидач за уземљење, спречавајући прекидач за уземљење да се грешком уђе у претинкцију уживо. КИН28-24 Тип Ацмор-Цлас Схутгинг Свитцх прекидач је опремљен ВС1-24 серијом високог напона АЦ Вакуумски прекидач ручне ручне ручне плоче и ИД4Г-24 Сериес запечаћено вакуумски прекидач ручне карте са одличним перформансама. Секундарни круг опреме за пребацивање опремљен је напредним и поузданим компонентама контроле и заштите; Аутобус усваја топлотно скупљање изолационог материјала или епоксидним изолационим средствима, оптимизује облик електроде, а орлонаторово тело је компактно у структури. То је опрема за дистрибуцију електричне енергије са напредном технологијом, стабилним перформансама, разумном структуром, практичном употребом, сигурност и поузданост.

● Стандард производње производа

КИН28-24 Тип Оклопљеног облоге за пребацивање металне затворене преклопне опреме се састаје испод стандарда:

◆ Координација изолације ГБ 311.1 Опрема за пренос и трансформацију високог напона

◆ ГБ1984 ХИГХТПЕР БРЕИПЕ

◆ ГБ39063.6кВ ~ 40,5кВ АЦ метална приложена опрема за преклопку и контролу опреме

◆ ГБ / Т11022 Уобичајени технички захтеви стандарда за високонапонски преклопни оквир и управљање. ◆ Заједнички технички захтеви ИЕЦ 60694 стандарда за високонапонски прекидач и управљачку. ◆ ИЕЦ 62271-200: 2003 ХИГХНТАГЕ СМАЊЕЊЕ И ЦОНТРОЛГЕАР ДЕО 200: Оцењени напон 1кВ изнад 52кВ и испод опреме за укључивање АЦ метала и контролна опрема.

● Технички параметар

● Структура и принцип рада

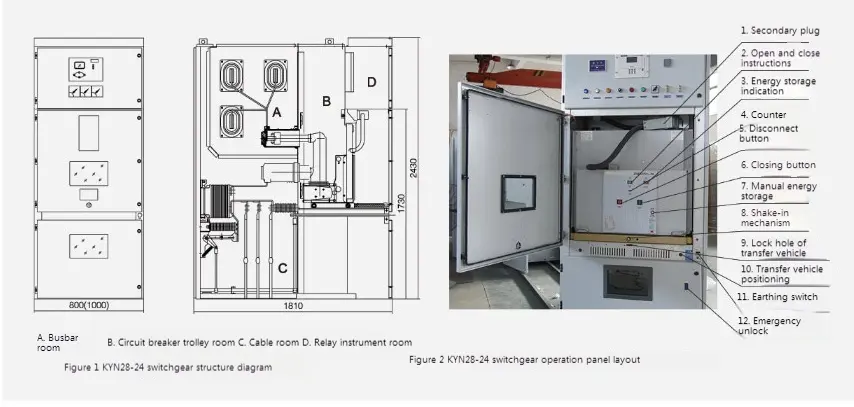

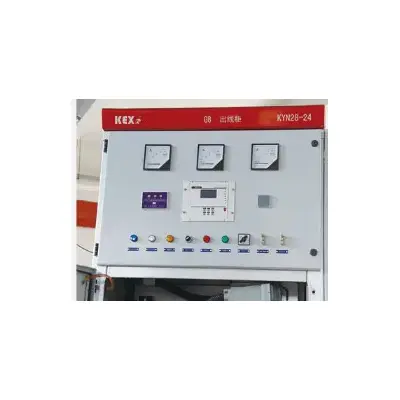

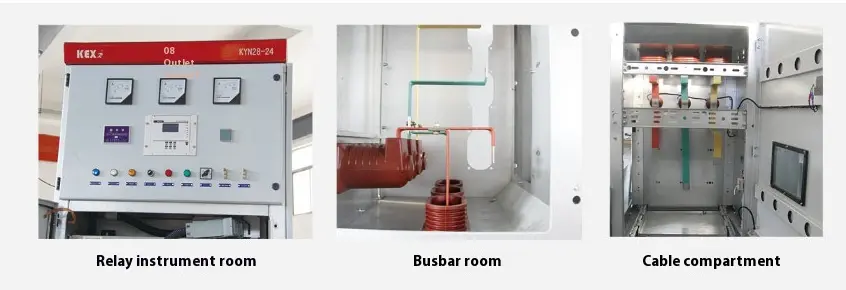

КИН28-24 Тип Оклопљеног облоге за пребацивање металне пребацивања састоји се од ормара и уклоњивих делова (обично познатих као ручни картон). Кабинет је подељен у неколико функционалних преграда од металних партиција, као што су аутобуска соба, собе за прекидаче, кабловска и собу за инструмент релеја. Преносиви дијелови склопке могу се опремити вакуумским ручним ручним руком, ручни картонским напоном, ручни картонским ручним руком и изолационом ручном ручном картом и ручни картон.

● Главне структурне карактеристике

Свитцхгеар се може договорити уназад или уградити назад или инсталирати на зид, који не само да не само да само побољшава сигурност и флексибилност склопких мрежа, већ и смањује простор.

◆ Схелл

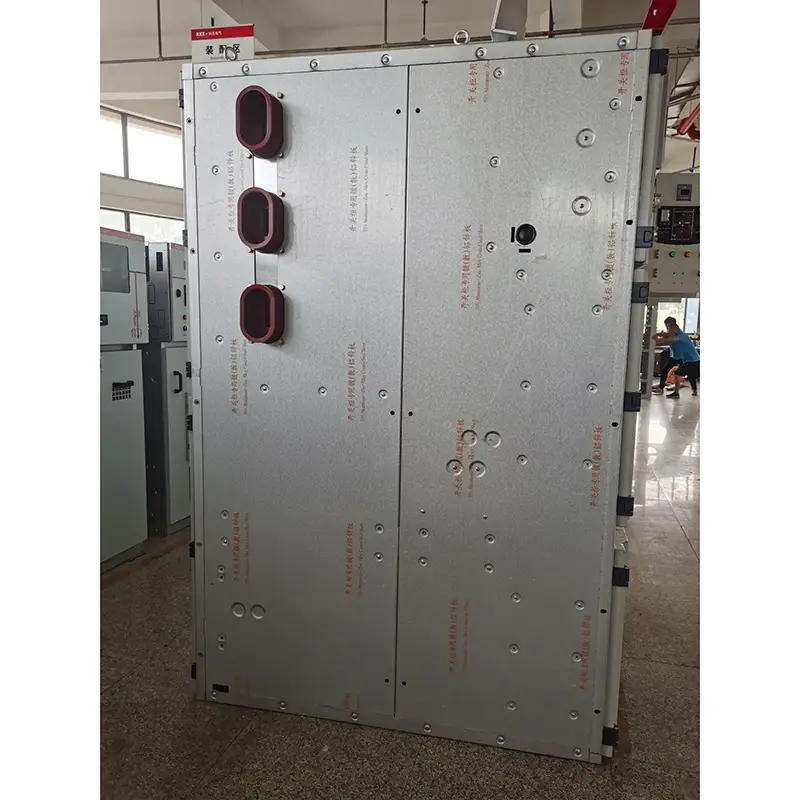

Схелл оф КИН28-24 Тип Оцрт-Цлас Схутинг Опрема за пребацивање метала израђена је од увезене челичне плоче од алуминијума-цинка, која се обрађује ЦНЦ алат за машинско и направљено вишеструко преклопни поступак. Читав кабинет има високу прецизност и јаку отпорност на корозију и отпорност на оксидацију, а због усвајања вишеструке технологије, ормар је лакши у укупној тежини, већим у механичкој снази и лепшим у изгледу од осталих сличних ормара опреме. Кабинет усваја састављена структура која је повезана вилловском матицом и вијтом са високим чврстом снагом, тако да је прерађивач и производни циклус скраћен, делови су универзални, подни простор је мали, а организација производње је прикладна.

◆ Ручни картон

Ручни костур је направљен од танке челичне плоче и састављен помоћу ЦНЦ алатка за машину. Ручни картон и кабинет имају високу прецизност одговарајуће, а механичка блокада је сигурна, поуздана и флексибилна. Ручни картон се може поделити у ручни оквир прекидача, ручни сигнал напона, ручни мерење, ручни картонски ручни картони итд. Ручни траци са истим спецификацијама може се слободно замијенити. Руцић има положај за искључивање / тестирање и радни положај у ормару и свака позиција има уређај за позиционирање. Да би се осигурало поуздано закључавање. Све врсте ручних трака се покрећу и повукују вијцима, које су лагане и флексибилне за руковање и погодно за особље на дужности. Када се ручни простор треба уклонити из ормара, може се прикладно изузети са посебним камионом за различите инспекције и одржавање. Када се ручни аутомобил покреће у собу за прекидачи кабинета, може се поуздано закључати у положају ОФФ / тест, а лампица положаја кабинета показује своју позицију. Тек након што је ручна колица потпуно закључана, може се уздрмати механизам погонског механизма за водство да ручно гурне на радни положај. Када ручак достигне радни положај, оперативне снаге погонске ручке нагло се повећава и не може се ротирати, а његова одговарајућа лампица позиције показује свој положај. Механички блокада ручног мачака може поуздано осигурати да прекидач круга може бити затворен само када је ручак у радном положају или тестни положај; Штавише, ручни се може померити само када је прекидач у отварању.

◆ Уређај за помоћ под притиском

Уређаји за помоћ под притиском су постављени изнад ручне собе, аутобуске собе и кабловске собе. Када се појаве грешке у одељку и дође до АРЦ-а, ваздушни притисак унутар преклопногцујева, а врата кабинета је затворена посебним заптивним прстеном уграђеним на улазним вратима, а метална плоча под притиском аутоматски се отвори да би се испуштала сигурност оператора и склопке.

◆ секундарни утикач је затворен са ручним простором.

Секундарна веза између склопке и ручног руда реализује се кроз контакт секундарног утикача, који је повезан са ручном кошком кроз најлонску валовит телескопатску цев, а секундарна утичница је у горњем десном углу ручне машине опреме. Тек када је ручак у положају тест / ван, може се прикључити секундарни утикач или искључити утикач. Секундарни утикач је закључан када ручак уђе у радни положај. Ручни телефон који је прекидач опремљен затварањем и закључавањем електромагнета, пре повезивања секундарног утикача, механизам за затварање ручног механизма је закључано електромагнетом и може се отворити само, тако да се не може затворити.

◆ Наплаћени уређај за приказ

Свитцхгеар може бити опремљен уређајем за приказивање уживо за откривање рада примарног круга, који се састоји од сензора високог напона и екрана. Уређај може да подстакне статус пуњења на високонапонским кругом и може да сарађује са електромагнетном бравом да присилно закључају радну ручицу, врата ормара и суседне ормаре, како би се постигла да се пребацивање причвршћује на пуњење и да га грешком уђе у интервал за пуњење и спречавањем да уђе у интервал за прављење грешака и спречавањем да се убрза за унос пуњења и спречавају да се убрза за уношење пуњења и спречавају да се убрза у интервалу грешака и спречавају да се уђе у интервал за прављење грешака и спречавају да се убрза у интервалу уђе.

◆ Спречите кондензацију

Да би се спречила кондензација у околини са високом влагом или великом променом температуре, електрични грејачи су уграђени у собу прекидача и кабловске собе, како би се спречило несигурности изолације под горњим радним условима.

◆ Уређај за уземљење

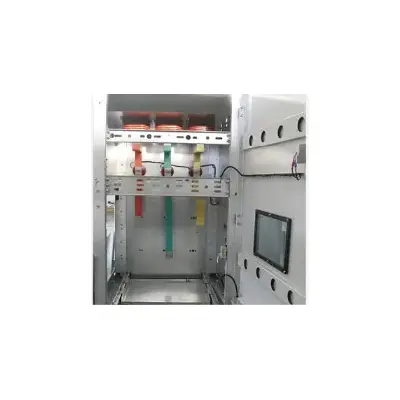

У соби за кабловску собу 5 × 40 ммм2 у кабловској соби, који траје кроз суседне ормаре и добро је повезан са ормарима за употребу директно уземљених компоненти. Будући да је цео кабинет заснива са алуминијумским цинковима обложеним цинковима, цео кабинет је у доброј држави празнике, осигуравајући сигурност оператора када додирује кабинет.
