● Резиме

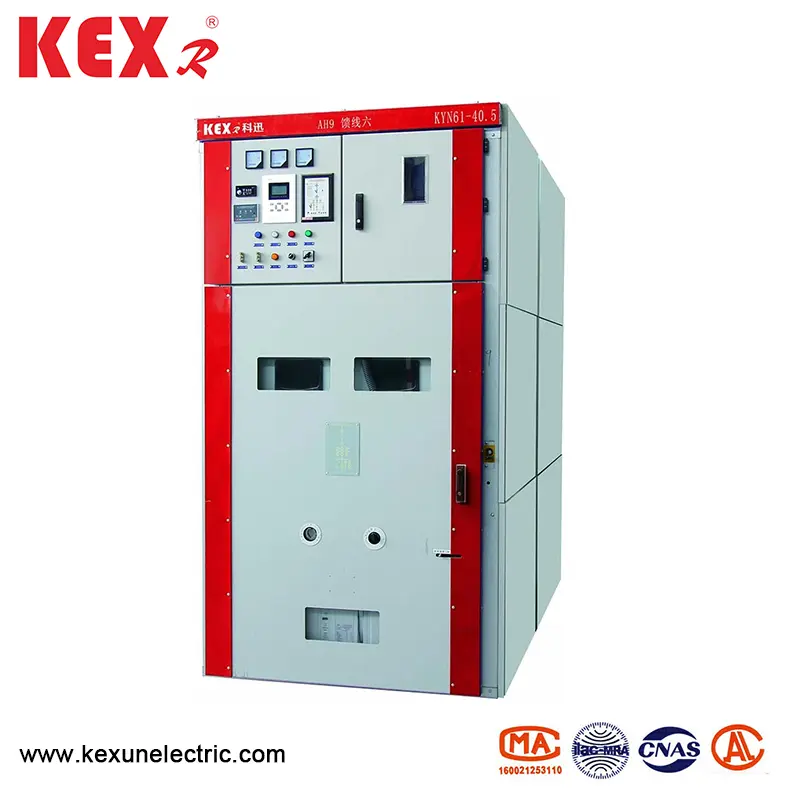

КИН61-40.5 Опрема за пребацивање оклопљеног облоге (у даљем тексту опрему) је комплетан уређај за дистрибуцију у затвореном простору са трофазним АЦ 50Хз и називним напоном од 40.5кВ. Као електрана, подстаница и индустријска и рударска предузећа која ће примити и дистрибуирати електричну енергију, може да контролише, штите и открију кругове и могу се користити и на местима са честим операцијама. Ова опрема за прекидач у складу је са ГБ / Т11022-1999, ГБ3906-2006 и ДЛ404-1997.

● Технички параметри за сваку компоненту КИН61-40.5 тип Опрема за пребацивање оклопног прекидача

◆ Вакуумски прекидач

◆ Вакуумски прекидач

◆ Пролећне машинеријске машине

● Структурне карактеристике КИН61-40.5 типа Окружни прекидач за пребацивање оклопа

Опрема за прекидач дизајнирана је у складу са стандардом оклопне металне опреме у ГБ3906-1991 и ИЕЦ298. Читава опрема се састоји од два дела: опрема и орган (ручни телефон). Структура опреме је састављена и у комбинацији са вијцима. Унутрашњост опреме за прекидач је подељена у собу прекидача, главну аутобуску собу, кабловску собу и собу за инструмент релеја металном партицијом. Ниво заштите шкољке достиже ИП3, а ниво заштите између преграда је ИП2Кс, а сви метални структурни чланови су поуздано уземљени. Сваки одељак главне личне мреже има канал за отпуштање притиска за независни износ.

◆ Схелл и партиција

Схелл и партиција опреме за пребацивање оклопног облога причвршћена су хладно ваљани челична плоча након обраде и савијених помоћу ЦНЦ алата за машине. Стога је монтирана опрема може да осигура уједначеност структурних димензија. Опрема за пребацивање оклопног обложеног пребацивањем је подељена у собу прекидача, главну аутобуску собу, кабловску собу и собу за инструмент релеја, а сваки део је одвојен уземљеном металном партицијом.

◆ ручни картон

Ручни картон се може поделити на ручни оквир прекидача, ручни сигнал напона, ручни мерење ручног рудара, ручни картон итд. Све врсте ручних простора имају исти облик и величину и ручници са истом сврхом заменљиви. Руцић има тест / изолациони положај и радни положај у опреми, а свака позиција је опремљена уређајем за блокирање да би се осигурало да се ручни да се ручни да се ручно не може кретати случајно када је у горњим два положаја.

◆ Одељак прекидача круга

Специфична стаза је уграђена у одељку прекидача за ручни простор за кретање. Када се прекидач склопи између тестног положаја и радног положаја, изолациони вентил се аутоматски отвара или затвара, што осигурава да особље не додирује напуњено тело. Руцић се може управљати са затвореним вратима опреме, а положај ручног простора у опреми се може видети кроз прозор за посматрање, а истовремено се може видети било који функционални знакови на ручној руци.

◆ Аутобуски претинац

Главни аутобус води из једне оклопне опреме за пребацивање прекидача на другу и фиксира се подружницама и статичким контактним кутијама и фиксира се аутобуским рукавима приликом преласка бочних плоча суседне опреме. Сви аутобуси доносе композитну изолацију.

◆ Одељак за каблове

ПТ, преклопни прекидач, у кабловској соби могу се уградити у кабловску и више каблова.

◆ Релејна соба

Затворени одбор и плоча релеја могу бити опремљене секундарним компонентама као што су компоненте контроле и заштите, мерење и индикатори за праћење уживо и индикатори за праћење уживо.

◆ Уређај за блокирање

Опрема за пребацивање оклопног облога има поуздан уређај за закључавање, који ефикасно осигурава сигурност оператера и опреме;

Када је прекидач за уземљење у положају ван положаја, ручни простор може се преместити само са положаја теста / изолације на радни положај; А задња врата се не могу отворити, чиме се спречавају погрешан улазак у електрификовани интервал. Када се руци у потпуности извуче из опреме, или када је ручак у положају теста / изолације у опреми и прекидач за уземљење је закључен и откључан, прекидач за уземљење може се затворити. Када је ручак у радном положају, прекидач за уземљење се не може затворити. Спречава да се прекидач за уземљење пребаци грешком и спречава да се ручни простор пресели на радни положај када је прекидач за уземљење у затвореном положају. Тек када је ручак прекидача склопа у положају теста / изолације или радног положаја може се управљати прекидачем; Штавише, након што је прекидач круга затворен, ручак се не може померити, што спречава да се оптерећење уживо гура и повуче прекидач у грешку. Електрична блокирање може се инсталирати између опреме.

◆ уређај за уземљење

У соби за каблове постоји 6 × 50 мм2 уземљења за уземљење, који може проћи кроз суседну опрему и догодити се са опремом.

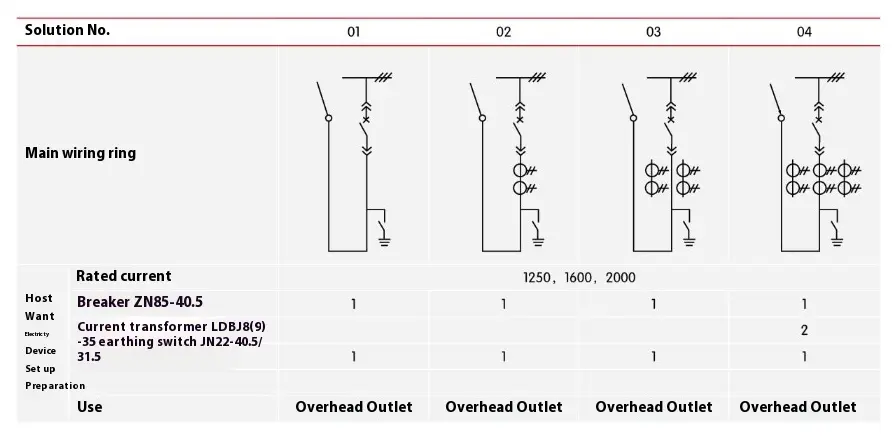

● Главна шема ожичења

Постоји 27 уобичајених типичних примарних схема ожичења за уклањање прекидача оклопног облога, што може удовољити потребама долазних и одлазних линија каблова корисника, режијских долазних и одлазних линија, комуникација и мерењу, заштите итд. Ако постоје и друге шеме разликују се са постојећих шема, обратите се произвођачу.

● Структурне димензије и шематски дијаграм оклопне опреме за померање прекидача
