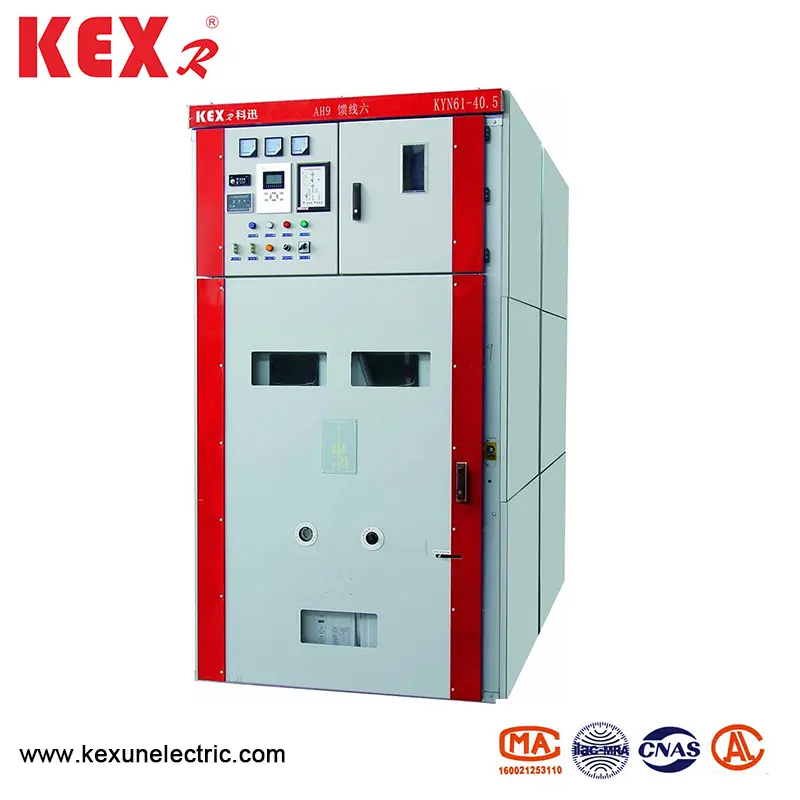

Оклопни склопљени прекидач

● Тектонске карактеристике

▶ Структура склопке је монтирана, а прекидач круга је монтиран на под

▶ КИН61-40.5 Тип Схуфт Схифтинг Схифтгеар Оцрогор је опремљен потпуно новим композитним изолираним прекидачем вакуумског круга, који има карактеристике добре заменљивости и једноставне замене

▶ Ручни оквир је опремљен механизмом погонског вијака и погона на плочице, који лако може да премести ручни картон и спречи да злостављање оштећују погонску структуру

▶ Све операције се могу извести са вратима кабинета

▶ Закључавање главног прекидача, ручног и прекидачког ормара доноси обавезно механичко закључавање у функцији "Пет превенције"

▶ Кабловска соба има довољно простора за повезивање више каблова

▶ Брзи прекидач за уземљење користи се за уземљење и кратки спој

▶ Ниво заштите шкољке је ИП3, а ниво заштите је ИП2Кс; када су отворена врата ручне карте

▶ Оклопно померање склопљених уређаја у складу са ГБ3906-1991.ДЛ404-1997 и усваја Међународни ИЕЦ-298 стандард за референцу.

● Услови животне средине

▶ Горња граница температуре околине је + 40 ℃, а просечна вредност измерена у року од 24 сата не прелази 35 ℃, а доња лимит је-15 ℃

▶ Надморска висина: не више од 1000 милиона надморске висине

▶ Релативна влага: дневна просечна вредност не сме бити већа од 95%, а месечна просечна вредност не сме бити већа од 90%

▶ интензитет земљотреса: не више од 8 степени

▶ Притисак водене паре: Даили Просечна вредност не сме бити већа од 2,2КПА, а месечна просечна вредност не сме бити већа од 90%.

● Техничке таблице параметара

◆ Вакуумски прекидач

◆ Вакуумски прекидач

◆ Пролећне машинеријске машине

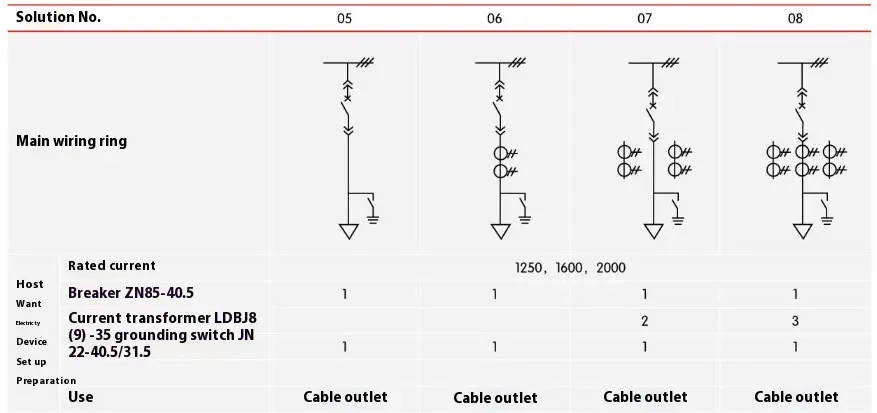

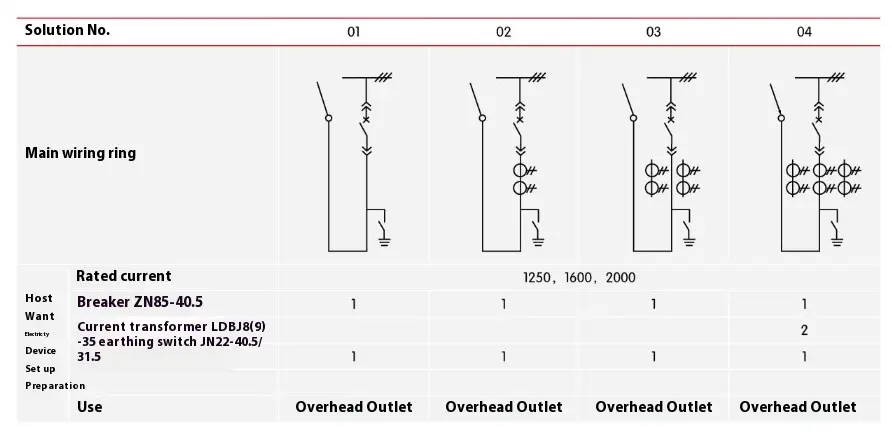

● Шеме ожичења

Постоји 27 најчешће коришћених типичних шема ожичења за оклопљено померање склопљеног преноса, што може задовољити потребе за долазним и одлазним линијама корисника, режијских долазних и одлазних линија, комуникације и мерења, заштите итд. Ако постоје и друге шеме разликују се са постојећим шемама, обратите се произвођачу.

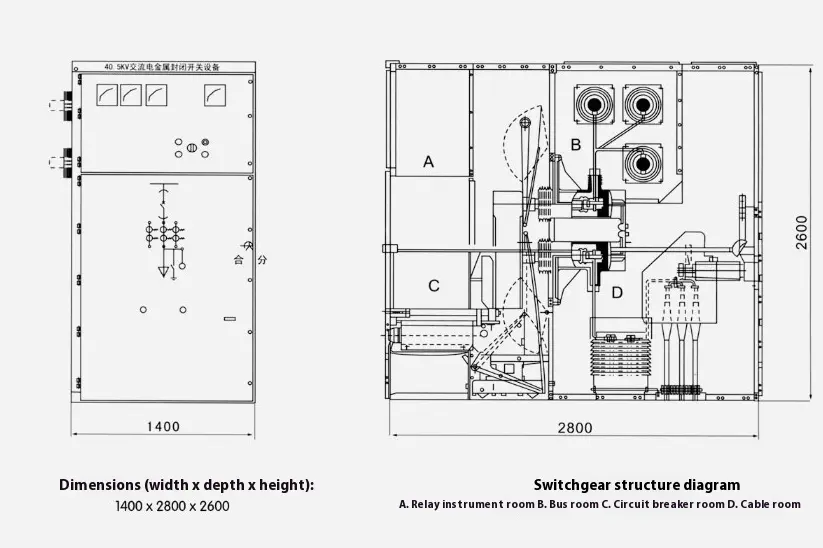

● Структурне димензије оклопног померања склопке

● Инсталација склопке

▶ Висина КИН61-40.5 типа оклопног оклопљеног електричног собе Свитцхгеар-а: ≥ 4500мм

▶ Удаљеност од задње стране ормара до зида: ≥ 1500мм

▶ Равност фондације Оквир: ≤ 1 мм / м

▶ Уграђени каналски челик темеља не сме бити већи од 3 мм изнад земље

▶ Може се фиксирати на темеље вијцима или заваривањем

▶ Тежина склопке је око 1800кг

▶ Ширина коридора за употребу у програму Свитцхгеар Радни коридор (једнократни ред): ≥3000мм и двоструки ред (лицем у лице) ≥4000 мм.

● Доследност производа

◆ Примарни број главног шема, један дијаграм система сабирнице, дијаграм аранжмана и дијаграм распореда

◆ Електрични шематски дијаграм и терминалски аранжман Дијаграм секундарног круга

◆ Спецификација модела и количина електричних компоненти оклопљеног померања склопке

◆ Спецификације и материјали главног аутобуса и филијала

◆ Имена и количине резервних делова и резервних делова

 Посебни захтеви договоре се са фабриком

◆ Због континуираног унапређења технологије производа, сви подаци подлежу најновијој потврди техничког одељења наше фабрике. Ако постоји промена, неће бити обавештења.

● Упутство за наручивање

◆ Главни шеми ожичења дијаграма, сврха и дијаграм јединственог система; Називни напон; Називна струја; Оцијењена пробијање кратког споја; План распореда дистрибуције електричне енергије и аранжман и конфигурациони план склопке итд.

Наведите спецификације долазних и одлазних каблова

◆ Захтеви за контролу, мерење и заштиту функција прекидача и других закључавања и аутоматских уређаја.

◆ Модел, спецификација и количина главних електричних компоненти у склопљеној мрежи. Ако је потребна веза са аутобуским мостом између склопке или долазних ормара, посебне податке као што су оцењени струјни капацитет аутобуског моста, распон аутобуског моста и висине од земље

◆ Када се у специјалном окружењу пребаци прекидач облоге оклопа, то би требало да се детаљно одреди приликом наручивања.

◆ Остали посебни захтеви.

● Схематски дијаграм фондације за инсталацију преклопника
