ХВ Свитцхгеар

● Користећи услове

▶ температура ваздуха: -10 ~ 40 ℃;

▶ Надморска висина: испод 1000м

▶ Влажност: релативна влага: дневни просек мањи од 95%, а месечни просек није већи од 90%

▶ Притисак водене паре: дневна просечна вредност није више од 2,2КПА, а месечна просечна вредност није више од 1,8КПА ;; Када температура одједном опада, може се појавити кондензација, праћена загађењем. Овај производ је погодан за следећа два еколошка услова који су озбиљнији од уобичајених услова:

(1) Кондензација није честа (не више од два пута месечно у просеку) и нешто је загађена;

(2). Генерално, нема кондензације (не више од два пута годишње), што је озбиљно загађено

▶ ХВ Свитцхгеар је погодан за оштре места на којима не постоји опасност од пожара и експлозије, а озбиљно загађење је довољно за короде метала и уништавање изолације

▶ КИН28-12 Тип ХВ склопка је погодна за места где нема насилне вибрације, избочине и вертикална склоност не прелази 80.

Напомена:

(1) ХВ Свитцхгеар омогућава складиштење и транспорт на -30 ℃

(2) Када висина премашује 1000м, она ће се руковати према Б / 2102 "техничким захтевима за високонапонски електрични апарат користећи надморске области"; Када висина не пређе 2000м, не предузимају се мере за споредну опрему ниског напона;

(3) Када се стварни услови употребе разликују од горе наведеног, преговараће и од стране корисника и произвођача.

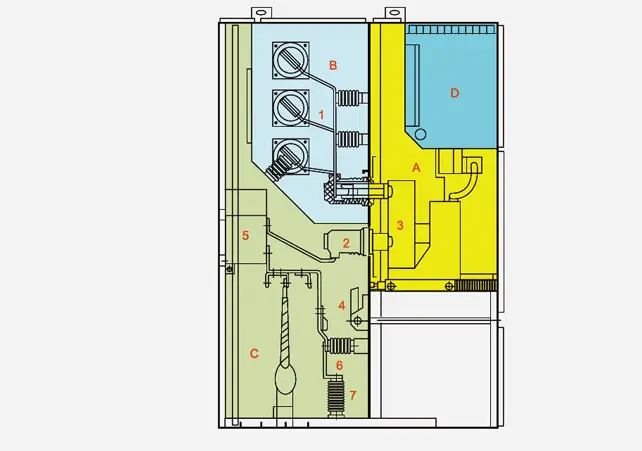

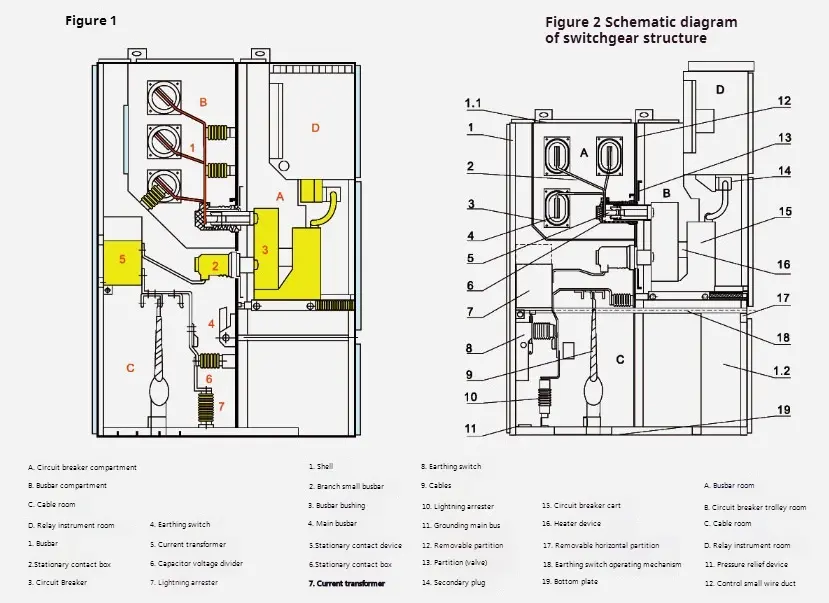

◆ ХВ Свитцхгеар састоји се од два дела: фиксног тела ормара и прекраљивим делом (ручно кратак) (види слику за шематски дијаграм структуре ХВ склопне плоче потакнуто). Гранате кабинета ормара Свитцхгеарт и пљескалице сваке функционалне јединице причвршћене су челичним плочама од алуминијум-цинка. Ниво заштите граната преклопне границе достиже ИП4Кс, а ниво заштите сваког одељка за преграду и врата прекидача је П2Кс када се отвори. КИН28-12 Тип ХВ склопка може бити опремљена ВС1, ЗН 12В вакуумским прекидачем и ВД4 вакуумским прекидачем ручног рубља и ВЦ вакуумским контактима које је произвело АББ компанија. Свитцхгеар се може уградити у двоструке ормаре, односно у договору на повратку. Инсталација и уклањање погрешака прекидача може се извести напред, тако да се таблица прекидача може уградити на зид. Највећа предност уградње на зид јесте да сачувате подни простор. Поред тога, ХВ склопка може се инсталирати без зида, односно двострани тип одржавања. Изглед интерне структуре два је недоследан, а његова предност је погодно одржавање.

◆ ХВ структура склопке

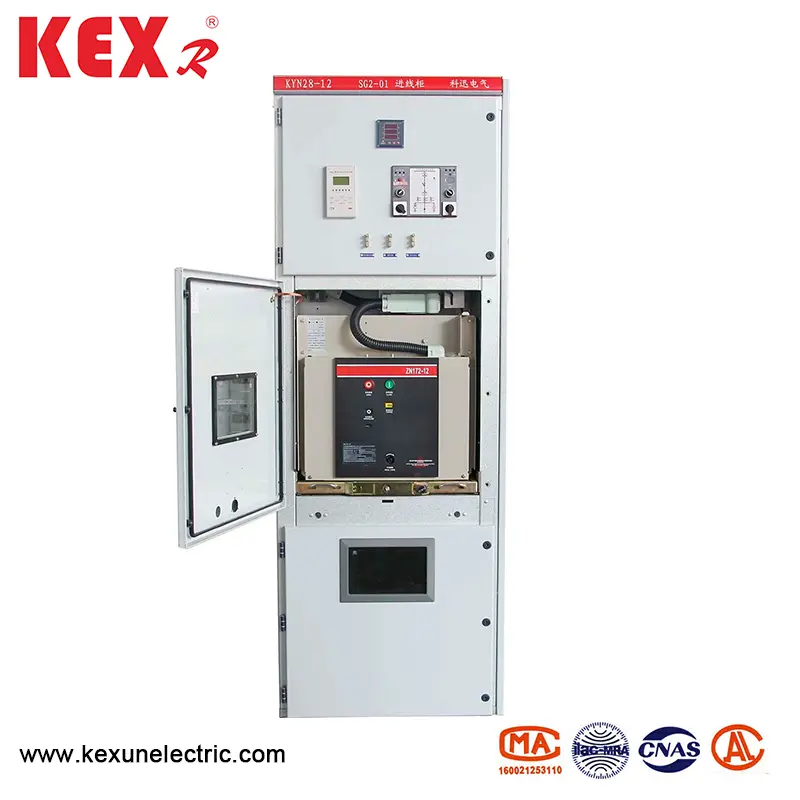

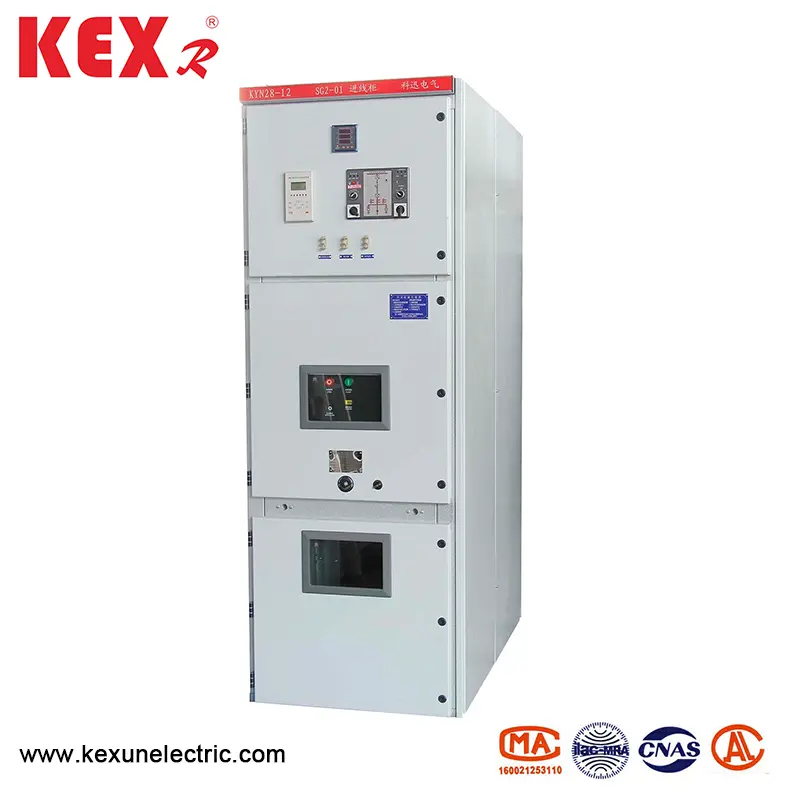

◆ Преглед КИН28-12 типа ХВ Свитцхгеар

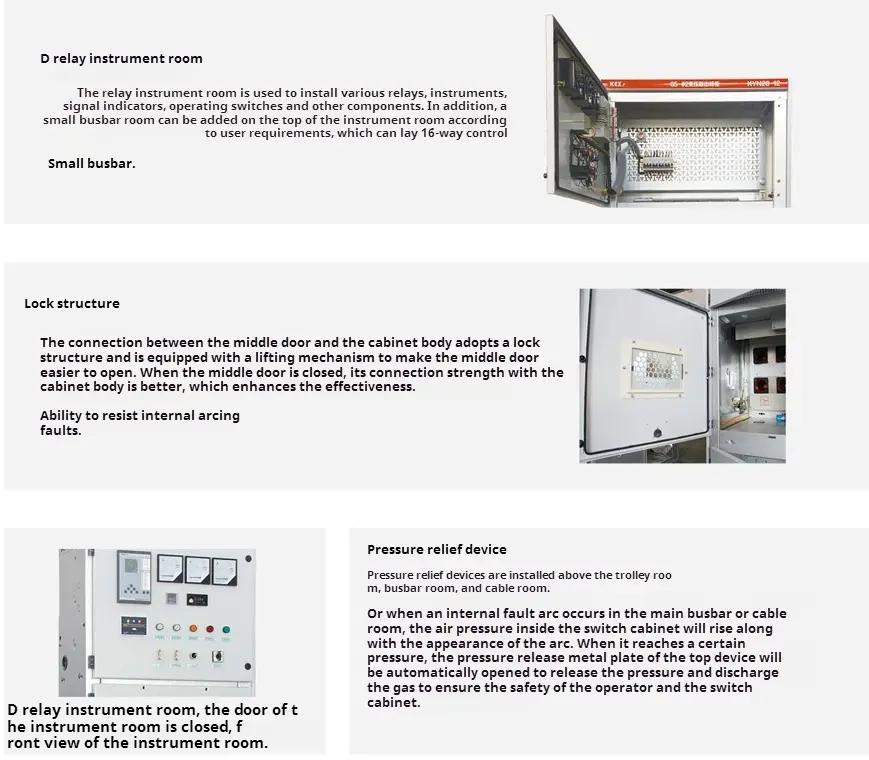

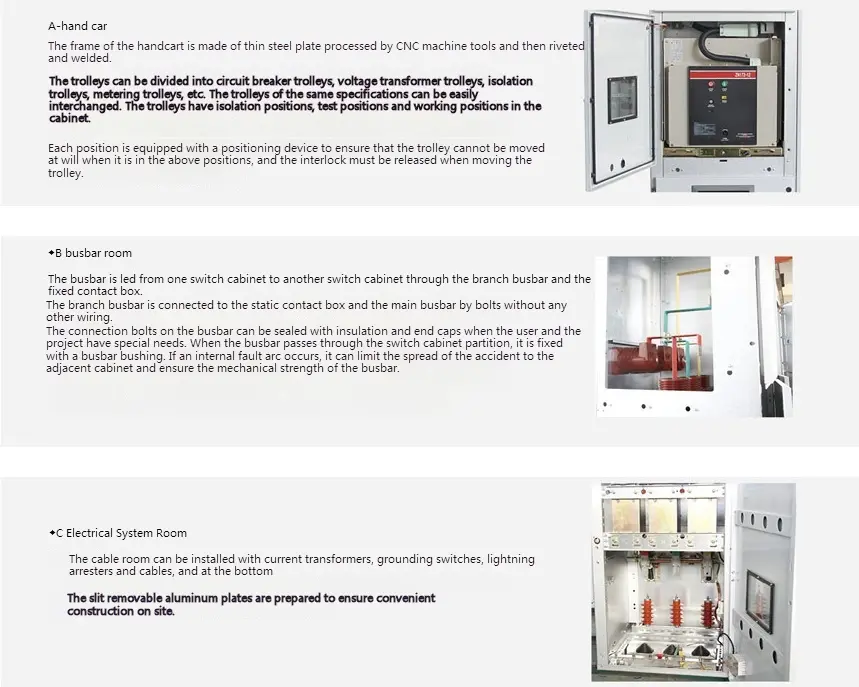

Шкољка ормара и партиција ХВ склопке израђене су од челичних плоча од алуминијум-цинка или челичних плоча причвршћених након обраде и савијених помоћу ЦНЦ машина за машине, а монтирани ормар за прекидач може да одржи уједначеност у величини. Челична плоча од алуминијум-цинка има снажне антикорозивне и анти-оксидационе ефекте и већу механичку чврстоћу од исте челичне плоче. Унутрашњост ХВ склопне грађевине је подељена у 1. Ручни роб 2. Аутобуска соба 3. Кабловска соба 4. соба Релеј собу за инструмент, а љуска сваке јединице има независно уземљење. Врата склопљених мрежа прскају се електростатичком пластиком како би се повећале предности отпорности на ударце, отпорност на корозију и леп изглед (боју могу прилагодити корисници).

◆ Схелл и партиција

Схелл и партиција КИН28-12 типа ХВ-ова склопка израђена су од висококвалитетних увезених челичних плоча цинка од високог квалитета који су причвршћени након што су савијени помоћу ЦНЦ машинских алата, тако да се монтирани ХВ склопка могу одржати у величини уједначеност. Има снажну отпорност на корозију и отпорност на оксидацију и има већу механичку чврстоћу од исте челичне плоче. ХВ Свитцхгеар је подељен на ручни простор (претинац прекидача), аутобуске собе, кабловску собу и собу инструмента релеја (собу са ниским напоном) поделом. Схелл сваке јединице је независно уземљено.

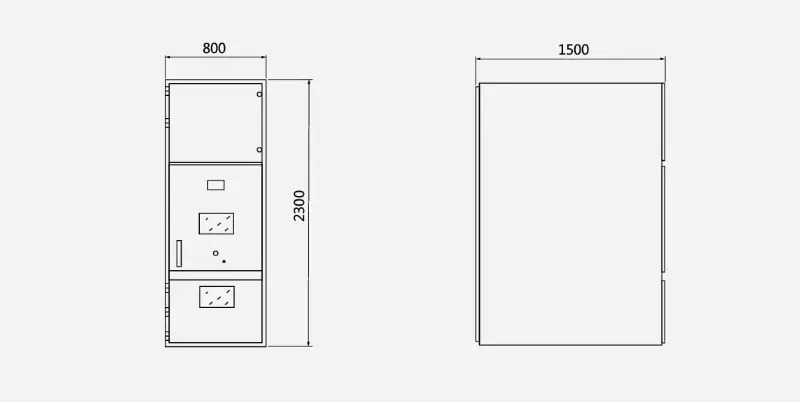

◆ Оквирне димензије ХВ склопне плоче су као поклања:
