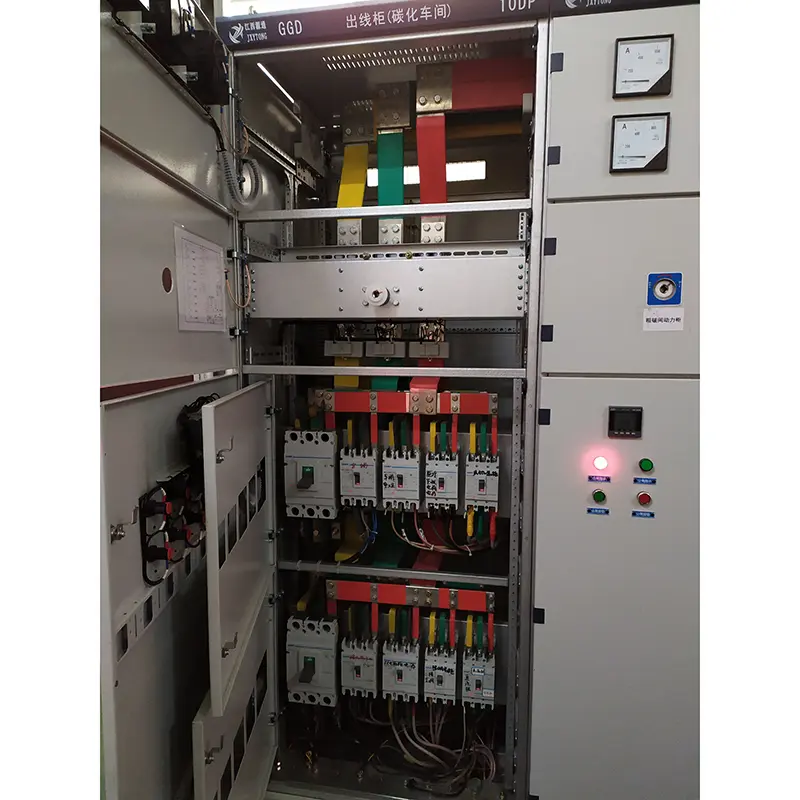

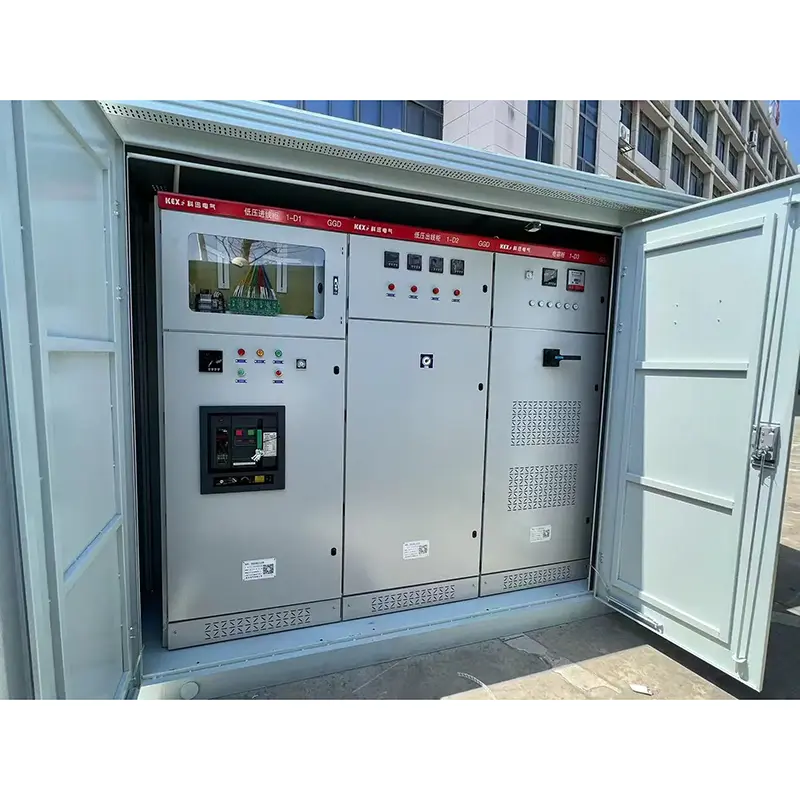

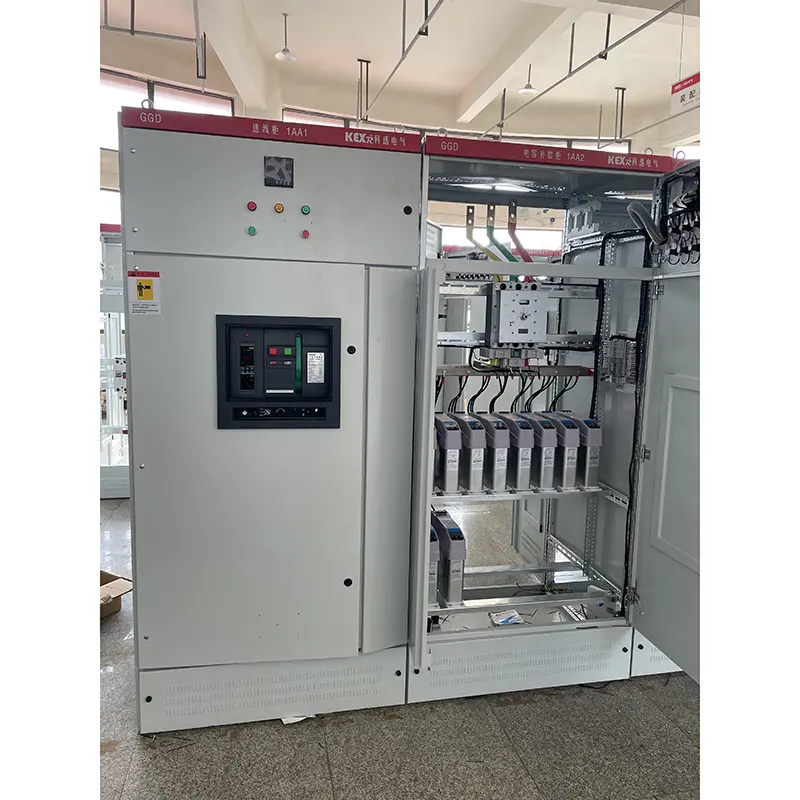

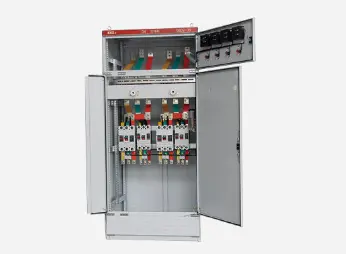

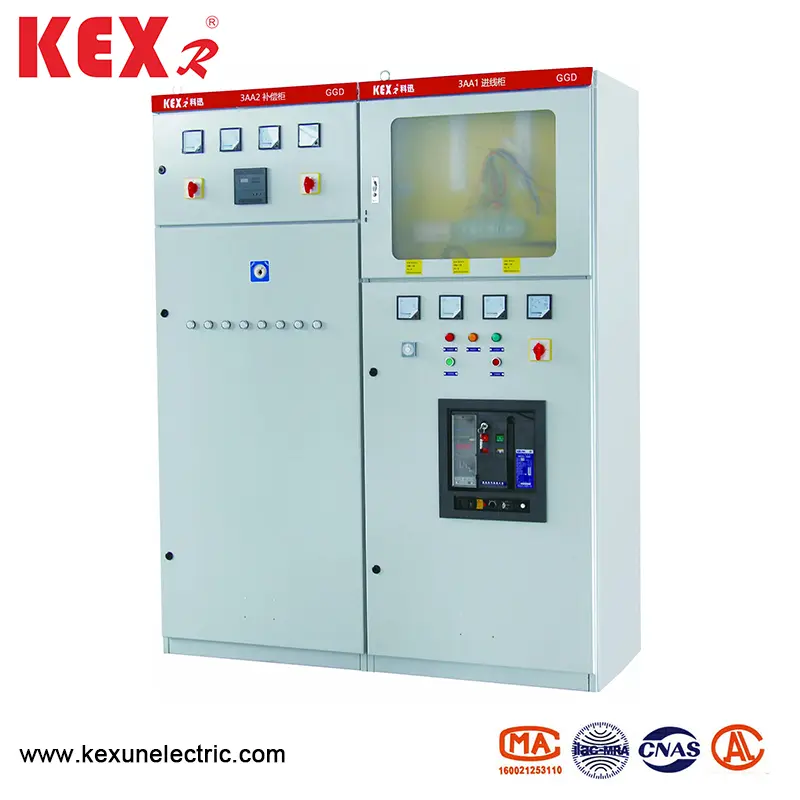

Кабинет за дистрибуцију ниског напона

● Подручје примене

ГГД АЦ Дистрибутивни ормар за нисконапон је нови тип мале напомене дистрибутивне кабине који је осмишљен на принципу сигурности, економије, рационалности и поузданости у складу са захтевима надлежних надређених Министарства енергетике и већине корисника енергије и дизајнерских одељења. Производ има карактеристике високог преломног капацитета, добре динамичне и топлотне стабилности, флексибилне електричне шеме, погодна комбинација, серије, снажну практичност, нову структуру и висок ниво заштите и могу се користити као ажурирани производ нисконапонске склопке. ГГД АЦ Нисконапонски разводни ормар у складу је са ИЕЦ439 нисконапонским прекидачем и контролним уређајем, ГБ7251 нисконапонски прекидач и друге стандарде.

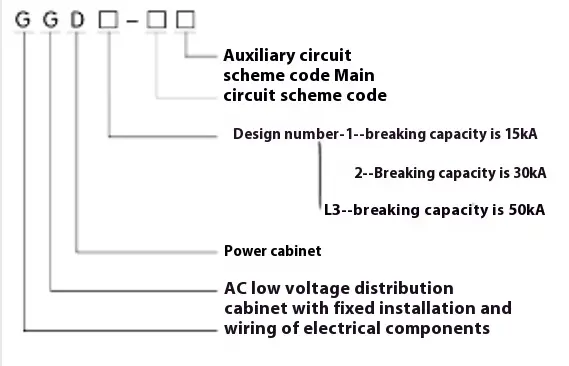

● Модел значи

● Електричне перформансе

◆ Основни електрични параметри

◆ Главна шема круга

Постоје 129 схема и 298 спецификација за главни круг ГГД-а са ниском дистрибутивном кабинетом на ниском напону (искључујући шеме и спецификације изведене из функционалних промена помоћних кругова и промена контролне напоне). Међу њима ГГД1 има 49 шема и 123 спецификације. ГГД2 има 53 схема и 107 спецификација. ГГД3 Модел има 27 схема и 68 спецификација које је главна шема главног круга изабрана тражењем мишљења већине дизајна и коришћења одељења, што је повећало шему потребну електране. Називна струја до 3150а, погодна за дистрибутивне трансформаторе 2000КВА и испод. Поред тога, како би се задовољиле потребе реактивне надокнаде снаге, ГГЈ1 и ГГЈ2 компензацијски ормарићи за пренос, са 4 главне шеме преноса и 12 спецификација.

◆ Схема помоћног круга

Дизајн помоћног круга је подељен на два дела: шема напајања и шема електране. У БГД-у има довољно простора за инсталирање секундарних компоненти. Истовремено, НЛС је такође развио посебан ЛМ23Д ТРЕНСИТОР ТРАНСФОРМЕР да задовољи потребе електрана и посебних корисника када причвршћује заштиту релеја.

◆ Главни аутобус

С обзиром на однос цене и изводљивост замене бакра са алуминијумом, може се користити један алуминијумски аутобус испод 1500а, а двоструки бакарни аутобус може се користити када је називна струја изнад 1500 А. Произвођач произвођач производи прототип у складу са тим и проточит прототип прототип прозорује и проточит. Наравно, произвођач такође може заменити алуминијумски аутобус са бакреним аутобусом са истим тренутним капацитетом у складу са захтевима корисника. Површине преклапања аутобуса се третирају поступком језерца

◆ Избор електричних компоненти

▶ ГГД Тип АЦ АЦ Дистрибутивни кабинет на ниском напону усваја напредне електричне компоненте које могу бити масовно произведене у Кини. Истовремено, према принципу привреде и рационалности, неки доступни стари производи, као што су ДЗ10Д и Д220, резервисани су у току у потпуности разматрање изводљивости, а застарели производи нису изабрани.

▶ ХД13БКС и ХС13БКС Ротационарни прекидачи ножа су посебне компоненте које су дизајниране од НЛС-а како би удовољили потребама јединствене структуре кабинета БГГД. Они мењају начин рада механизма и задржавају предности старих производа и практичне су електричне компоненте.

▶ Ако одељење за дизајн бира нове електричне компоненте са бољим перформансама и напреднијом технологијом, према потребама корисника, ГГД тип Дистрибутивни ормар за дистрибуцију ниског напона има добру флексибилност уградње, а генерално неће проузроковати потешкоће у производњи и уградњи због ажурирања електричних компоненти.

▶ Да бисмо додатно побољшали динамичну стабилност главног круга, НЛС дизајнирана ЗМ комбинована стезаљка сабирнице и изолационе подршке за ГГД кабинет. Стезаљка за аутобуске траке израђена је од високе чврстоће и високо пламен-ретардантног материјала за легуре ПП0, који има високу снагу изолације, добре перформансе и јединствене структуре. Може се лако комбиновати у једносмерном стезаљку или двоструком бару бару само подешавањем грађевинског блока. Подршка за изолацију је обликовани зглоб у облику рукава са ниским трошковима и високом чврстоћом, што не може да се дешава недовољна удаљеност старих крајџиница од старих производа.

● Инсталација и употреба

Након што је производ стигао на место пријема, прво би требало да провери да ли је амбалажа нетакнута и обавести о релевантним одељењима да пронађу разлоге у времену када се нађу проблеми. За производе који се не постављају одмах, треба их ставити на одговарајући местима у складу са одредбама нормалних услова употребе.

◆ Инсталација производа

 Инсталација производа се изводи у складу са шематским дијаграмом инсталације (види приложену фигуру), а основни канал челик и вијци пружају корисници. Када је главни аутобус инсталиран у целом реду са лименким преклапањем, површина преклапања мора се поправити и изравнати, очистити, пресвучен неутралним вазелом или предузети друге мере, а затим причврстити вијцима.

◆ Производи се прегледавају и тестирају на следеће ставке након инсталације и пре него што буду пуштени у рад.

▶ Проверите да ли је горња боја ормара пала и да ли је ормар сув и чист.

▶ Да ли је оперативни механизам електричних компоненти флексибилан, а не би требало бити заглављене или прекомерне радне снаге.

▶ Да ли је искључивање главних и помоћних контаката главних електричних уређаја поуздан и тачан.

▶ Да ли су омјер и поларитет индикације инструмента и трансформатора тачни.

▶ Да ли је повезивање сабирнице добри и да ли се изолациони носачи, монтажни делови и додаци постављају чврсто и поуздано.

▶ Да ли помоћни контакт испуњава услове, да ли је основна спецификација осигурача исправна, да ли је вредност подешавања релеја испуњава захтеве дизајна и да ли је акција поуздана и тачна.

▶ Да ли контакт круга испуњава захтеве електричног шема дијаграма.

▶ Да ли систем заштите испуњава услове.

▶ Користите мегохмметер од 500 волти да бисте мерили вредност отпорности изолације не мање од 1 мегохмметер.

◆ Мере предострожности за употребу

(1). Овај производ није инсталиран уз зид, који се користи на једној страни (предња страна) и одржавана двоструким вратима. Само квалификовани професионалци могу да уђу или отвори канал за одржавање производа и врата ормара за рад, инспекцију и одржавање.

(2). Прекидач ваздуха након више пута учиниће главне контакт локалне опекотине и производити карбонске супстанце, повећати отпор контакта, треба да буде редовно одржавање и поправак прекидача за ваздух према упутствима за употребу.

◆ Произвођач ће пружити следеће документе и прибор приликом снабдевања:

▶ Листа паковања

▶ Цертификат о производу

▶ Упутство за употребу

▶ Извештај о фабричкој тестирању

▶ Релевантни електрични цртежи

▶ Тастери за врата ормара, радне ручке и резервни делови наведени у уговору.

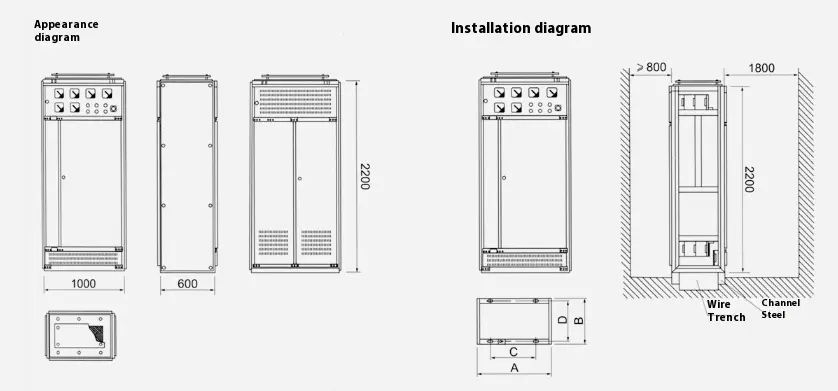

● Схематски приказ и инсталације Схематски дијаграм ГГД типа АЦ Дистрибутивни ормар за дистрибуцију ниског напона
