АЦ Ниско напонски прекидач за дистрибуцију

● Користећи услове ГГД типа АЦ Ниско напонски прекидач

▶ Температура околине не може бити већа од + 40 ℃ или нижа од -5 ℃, а просечна температура у року од 24 сата не може бити већа од + 35 ℃

▶ надморца у затвореном простору и места за употребу не сме да пређе 2000м;

▶ Релативна влажност околног ваздуха не би требало да пређе 50% на највишеј температури од + 40 ℃, а већа релативна температура треба дозволити на нижој температури (на пример, 90% на + 20 ℃), с обзиром да се утицај сумњивих роса може повремено догодити због температуре;

▶ Када је опрема инсталирана, нагиб вертикалне равни не сме бити већи од 5:

▶ Опрема се поставља на место где нема насилних вибрација и утицаја и где није довољно за короде електричне компоненте;

Напомена: Када корисници имају посебне захтеве, они могу преговарати са произвођачем.

● Основни електрични параметри

● Функција дизајна

▶ Кабинет ГГД типа АЦ Нисконапонски прекидач дистрибуције је у облику општег ормара, а оквир је састављен локалним заваривањем са 8МФ челиком хладном челиком. Оквирни делови и посебне подршке делове испоручују их именовани произвођач челика како би се осигурала тачност и квалитет ормара. Компоненте универзалног ормара дизајниране су у складу са модуларним принципом, а има 20 рупа за монтирање. Универзални коефицијент је висок, што фабрику може да реализује пре производњу, што не само да скраћује производ за производњу, већ и побољшава ефикасност рада.

▶ Дизајн ГГД типа АЦ Нисконапонски прекидач за дистрибуцију у потпуности разматра расипање топлоте у раду ормара. Постоје различити бројеви хладних прореза на горњем и доњем крају кабинета. Када електричне компоненте у кабинету стварају топлоту, топли ваздух се диже и отпушта се кроз горњи утор, док се хладан ваздух непрекидно пуни у ормар кроз доњи утор, тако да запечаћени кабинет формира природни вентилациони канал од дна до врха.

▶ Према потребама савременог дизајна моделирања индустријских производа, ГГД тип Дистрибутион Свитцхгеар за дистрибуцију на нисконапонту доноси методу омјера Златног одељка да дизајнира облик ормара и величине поделе сваког дела, што чини цео кабинет леп и великодушан.

▶ Врата ормара повезана су са оквиром ротирајућом шарку, што је погодно за инсталацију и демонтажу. Грешка гумена трака је уграђена у руб врата. Када су врата затворена, трака између врата и оквира има одређени удар компресије, што може спречити да се врата директно упориште са ормаром и побољшају ниво заштите врата.

▶ Врата инструмента опремљених електричним компонентама повезана су са оквиром вишеструким праменама меких бакрених жица, а инсталациони делови у кабинету су повезани са оквиром замченим вијцима, тако да цео кабинет представља потпуни систем заштите за уземљење.

▶ Горњи слој кабинета израђен је од полиестера боје наранџе за печење, која има снажну адхезију и добру текстуру. Цео кабинет је у под-лаганом тону, који избегава сјајан ефекат и ствара удобно визуелно окружење за особље на дужности.

▶ Горњи поклопац ормара може се уклонити ако је потребно, што је погодно за Скупштину и подешавање главног аутобуса на лицу места. Четири угла кабинета су опремљене подизањем прстенова за подизање и отпрему.

▶ Ниво заштите кабинета је ИП30, а корисници такође могу бирати између ИП20 и ИП40 према захтевима коришћења окружења.

● Инсталација и употреба

Након што је производ стигао на место пријема, прво би требало да провери да ли је амбалажа нетакнута и обавести о релевантним одељењима да пронађу разлоге у времену када се нађу проблеми. За производе који се не постављају одмах, треба их ставити на одговарајући местима у складу са одредбама нормалних услова употребе.

◆ Инсталација производа

Инсталација производа се изводи у складу са шематским дијаграмом инсталације (види приложену фигуру), а основни канал челик и вијци пружају корисници. Када је главни аутобус инсталиран у целом реду са лименким преклапањем, површина преклапања мора се поправити и изравнати, очистити, пресвучен неутралним вазелом или предузети друге мере, а затим причврстити вијцима.

◆ Производи се прегледавају и тестирају на следеће ставке након инсталације и пре него што буду пуштени у рад.

▶ Проверите да ли је горња боја ормара пала и да ли је ормар сув и чист.

▶ Да ли је оперативни механизам електричних компоненти флексибилан, а не би требало бити заглављене или прекомерне радне снаге.

▶ Да ли је искључивање главних и помоћних контаката главних електричних уређаја поуздан и тачан.

▶ Да ли су омјер и поларитет индикације инструмента и трансформатора тачни.

▶ Да ли је повезивање сабирнице добри и да ли се изолациони носачи, монтажни делови и додаци постављају чврсто и поуздано.

▶ Да ли помоћни контакт испуњава услове, да ли је основна спецификација осигурача исправна, да ли је вредност подешавања релеја испуњава захтеве дизајна и да ли је акција поуздана и тачна.

▶ Да ли контакт круга испуњава захтеве електричног шема дијаграма.

▶ Да ли систем заштите испуњава услове.

▶ Користите мегохмметер од 500 волти да бисте мерили вредност отпорности изолације не мање од 1 мегохмметер.

◆ Мере предострожности за употребу

(1). Овај производ није инсталиран уз зид, који се користи на једној страни (предња страна) и одржавана двоструким вратима. Само квалификовани професионалци могу да уђу или отвори канал за одржавање производа и врата ормара за рад, инспекцију и одржавање.

(2). Прекидач ваздуха након више пута учиниће главне контакт локалне опекотине и производити карбонске супстанце, повећати отпор контакта, треба да буде редовно одржавање и поправак прекидача за ваздух према упутствима за употребу.

◆ Комплетни сет производа

▶ Листа паковања

▶ Цертификат о производу

▶ Упутство за употребу

▶ Извештај о фабричкој тестирању

▶ Релевантни електрични цртежи

▶ Тастери за врата ормара, радне ручке и резервни делови наведени у уговору.

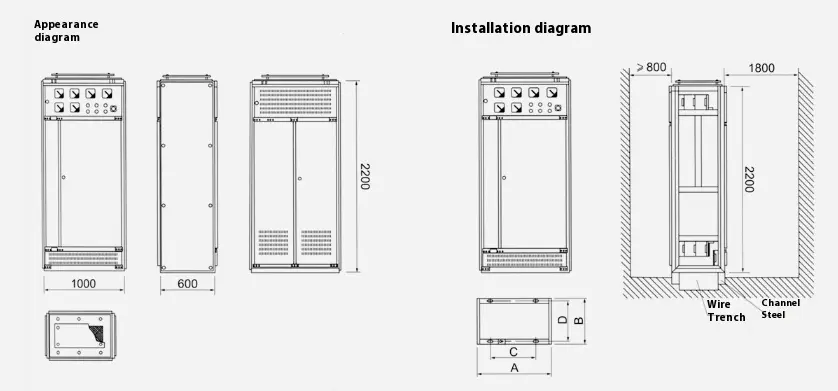

● Схематски дијаграм обриса и инсталације
