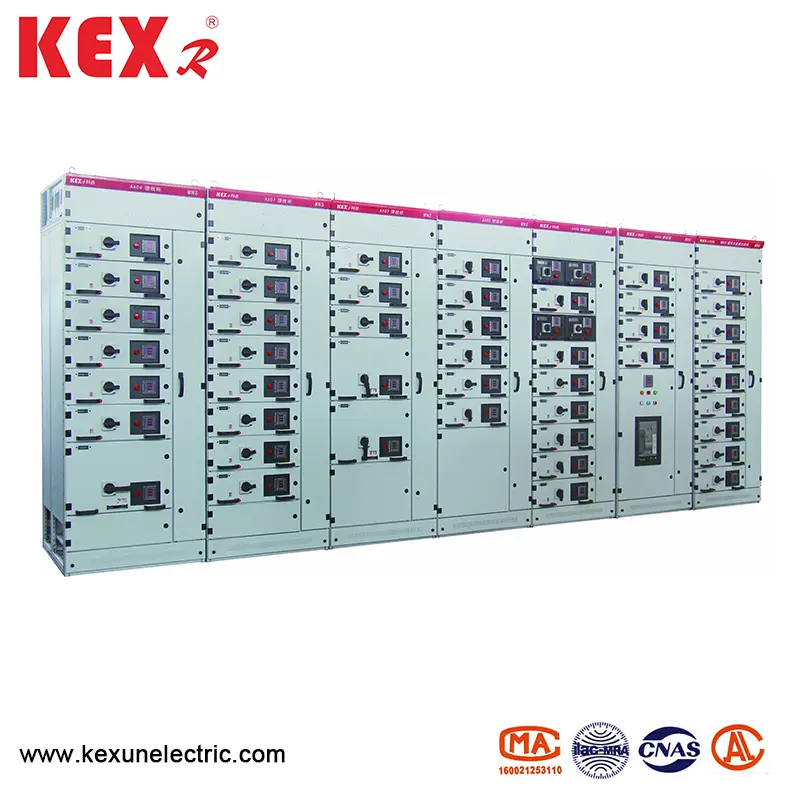

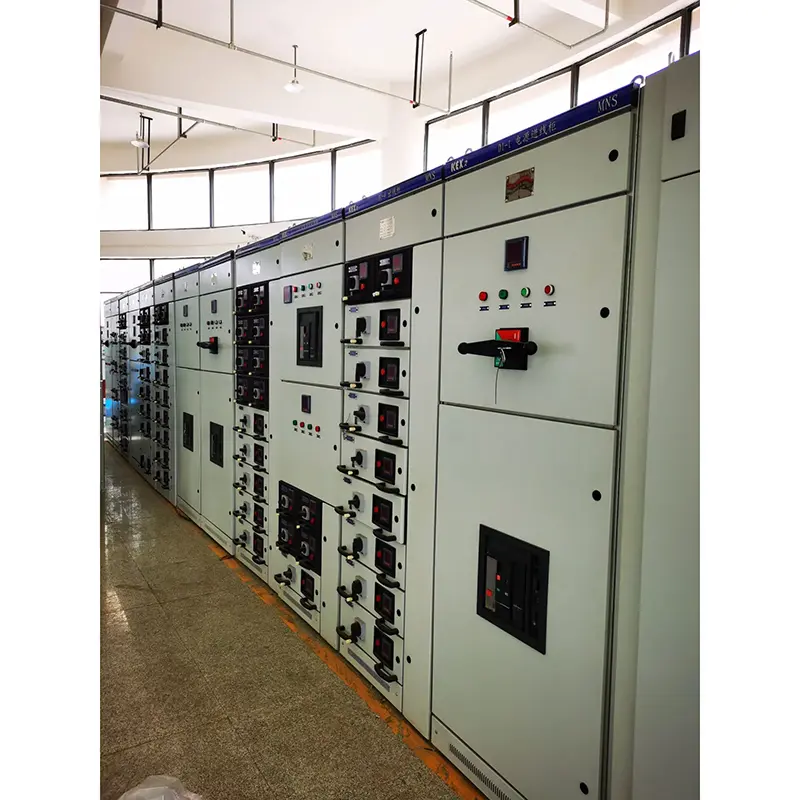

Кабинет за дистрибуцију ниског напона

● Стандарди

МНС Типе Дистрибуција ниског напона у складу са националним професионалним стандардима ГБ7251.1 нисконапонски прекидач и ЈБ / Т9961 нисконапонски преклопни прекидач и ЈБ / Т9961 нисконапонски преклопни превлака и међународне професионалне стандарде као што су ИЕЦ439-1.ВДЕ0660 ДИО В.

● МНС тип Дистрибутивни ормар за дистрибуцију ниског напона помоћу услова

▶ Температура околине: -5 ~ 40 ℃, 24х Просечно мање од 35 ℃

▶ Атмосферски услови: Зрак је чист, а релативна влага не би требало да пређе 50% на највишој температури од + 40 ℃. На нижим температурама дозвољено је већа релативна влажност, на пример, 90% на + 20 ℃, али треба узети у обзир температурне промене и повремено се може догодити кондензација.

▶ Надморска висина: Мање од 1000м, МНС Типе Дистрибутивни ормар за дистрибуцију ниског напона је погодан за превоз и складиштење на следећим температурама: -25 ℃ до + 55 ℃, и може доћи до + 70 ℃ у кратком времену. Под овим екстремним температурама, уређај не треба неповратно оштетити и то би требало нормално да ради.

▶ Ако се не могу испунити горе наведени услови, то ће се решити консултацијама између корисника и Кекуна.

▶ Када се овај уређај користи у оффсхоре платформе за бушење и производње нафте и нуклеарне електране, технички уговор потписује се одвојено.

● Основни технички параметри МНС типа ниског расподјеле снаге ниског напона

◆ Електричне перформансе

◆ ИП степен

Придржавајте се ИЕЦ529 и ДИН40050 стандарда. ИП3 штити чврсте супстанце веће од Φ φ2.5мм, ИП40 штити чврсте супстанце веће од Φ 41,0 мм, а ИП54 штити од прашине и прскања у било којем правцу (молимо да се обратите са произвођачем приликом наручивања ИП54 заштите).

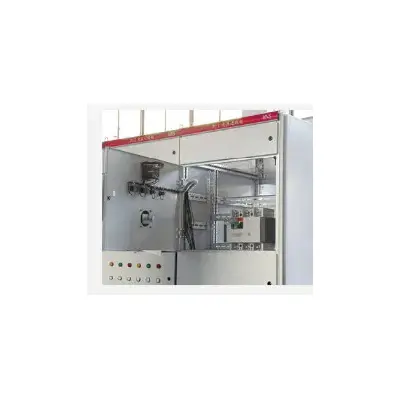

◆ Структура ормара

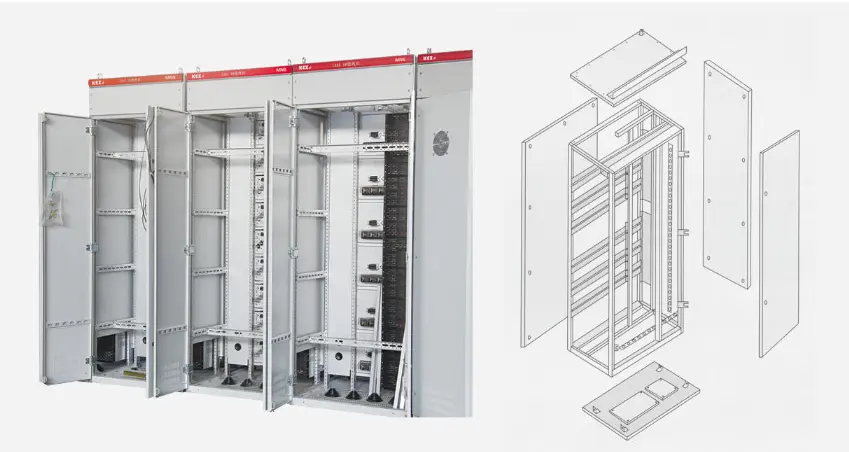

Основна структура кабинета за дистрибуцију ниског напона састоји се од профила у облику слова Ц. Одељак Ц се формира савијање челичне плоче са Е = 25 мм као рупа за монтажу модула. Сви ормарићи и унутрашње партиције се поцинчавају и пречишћене. Око плоча врата, бочне плоче су направљене од високонапонског електростатичког прскања. Погледајте слику испод за основну структуру кабинета.

◆ Свитцх тип ормара

1. Удаљеност између центара за дистрибуцију електричне енергије (ПЦ1: Емак, МТ, 3ВН, АХ, МЕ се серијски прекидачи могу користити.

2 Кабинет мотора (МЦЦ): Скупља је великим и малим фиокама, а главни прекидач сваке петље усваја високо пробијање пластичног прекидача плоча или окретни прекидач за ротационе оптерећење са осигурачем. Аутоматско средство за компензацију фактора снаге (са ручним, аутоматским и удаљеним уређајима за компензацију фактора снаге)

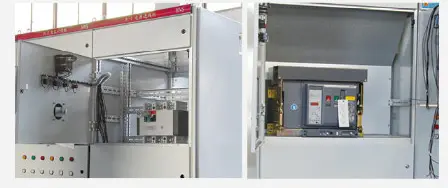

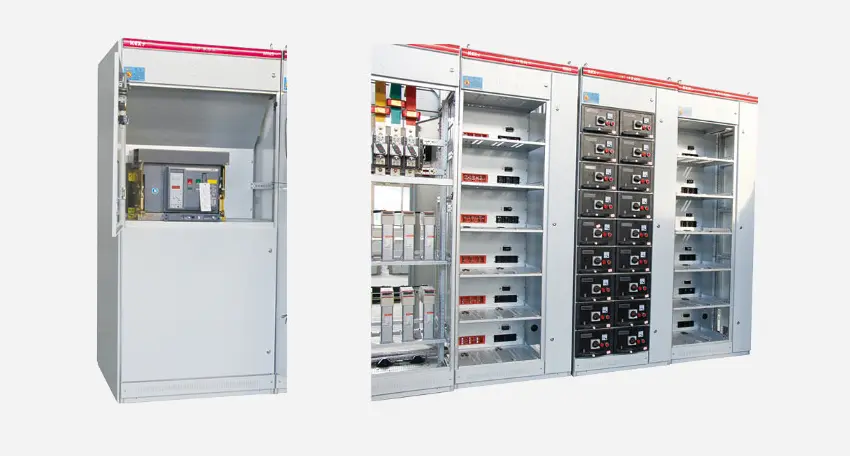

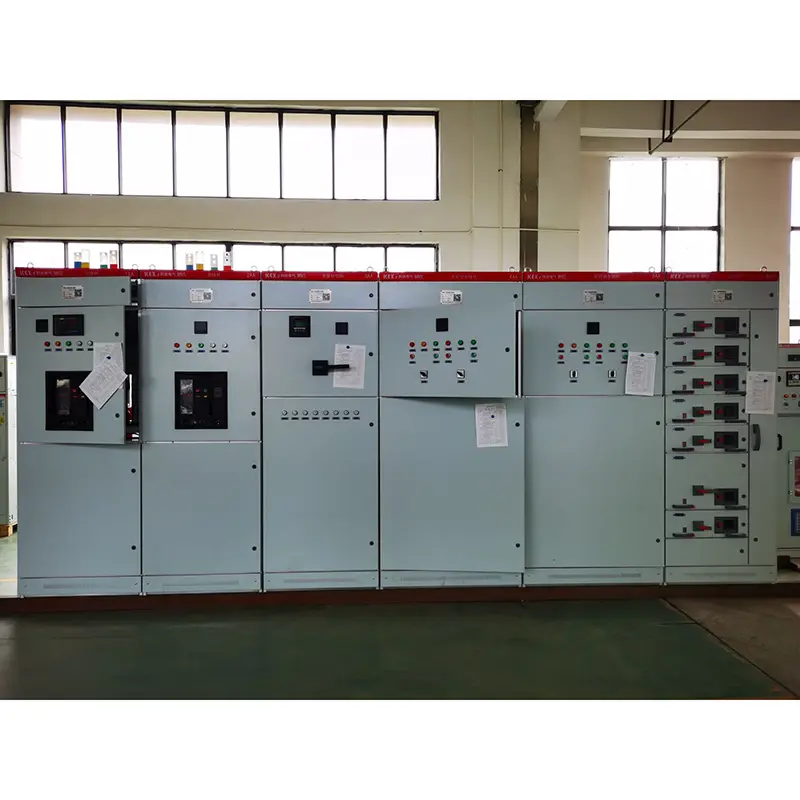

◆ Кабинет за дистрибуцију електричне енергије (ПЦ)

◆ Б Центер Цонтрол Цонтрол (МЦЦ)

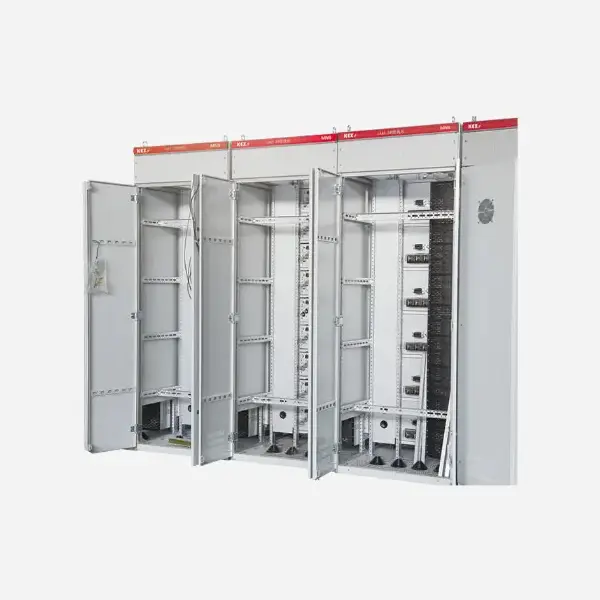

Структура оквира у ормарића састављена од профила у облику слова Ц

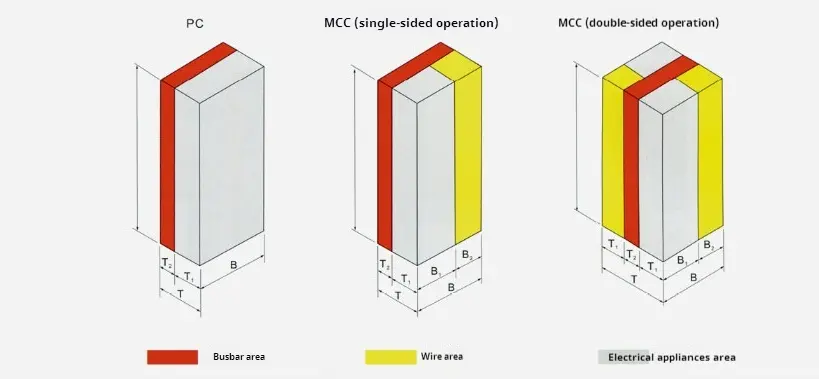

◆ Схематски дијаграм МНС типа Нисконапонски ормар за дистрибуцију напајања

● Дизајн партиције ормара

◆ Дистрибутивни центар за напајање (ПЦ)

(1) ПЦ кабинет је подељен у три пресуде; Хоризонтални аутобуски претинац: На задњем делу ормара; Функционална одељка за јединицу: на предњем делу горњег дела ормара или на предњој левој страни кабинета;

(2) Мере сегментације: хоризонтални аутобуски претинац и функционални претинац одвајани су челичним плочама. Одељак за контролу је одвојена од функционалне јединице од стране пластичног поклопца полифенилена пластике.

(3) Прекидач оквира у кабинету инсталиран у кабинету може се ручно управљати ван орманата у затвореном стању. Придржавајте се отварања и затварања стања прекидача и судити да ли је прекидач у тестном положају или радном положају према односу на положај радног механизма и врата.

(4) Структура раздвајања дизајнирана је између главног круга и помоћног круга. Помоћне електричне јединице које се састоје од метара, сигналних лампица и тастера све су постављене на пластичној плочи, а насловница направљена од полиуретанске пене од пламена ретардантне полиуретанске пене одвојена је од главног круга иза плоче.

◆ Излазни центар за контролу мотора и мали тренутни центар за дистрибуцију електричне енергије (МЦЦ)

МЦЦ кабинет у типу је подељен у три претина, наиме, хоризонтални аутобуски претинац иза ормара, функционалне претинце на левој страни у предњој страни ормара и кабловског одељка на десној страни кабловског простора на десној страни каблова. Хоризонтални аутобуски претинац и функционални претинац одвајани су функционалним одборима израђеним од пласте-ретардираног пластике, а кабловски претинац је одвојен од водоравног аутобуског простора и функционалне претинце од стране челичних плоча. МЦЦИ Цонтрол Цонтрол Центер) Ладице су подељене у следеће пет типова: 8е / 4: висина 200 × ширина 150 × дубине 400 мм. 8Е / 2: Висина 200 × ширине 300к дубине 400 мм. 8е: висина 200 × ширина 600 × дубине 400 мм. 16Е: Висина 400 × Ширина 600 × Дубина 400 мм. 24е: Висина 600 × Ширина 600 × Дубина 400 мм.

◆ Структура ормара за излазну структуру

Да би се смањила ширина аранжмана, главни аутобус кабинета преклопне опреме је хоризонтално инсталиран на врху ормара прекидача, а задња половина ормара је кабловска соба, где су повезани долазни и одлазни каблови. Предња страна ормара прекидача је соба за уређај, где су инсталиране функционалне јединице склопке. У овом систему, кабловска соба са бочне кабинета пребачене је у задњи ормар, што увелике смањује ширину аранжмана у ормару прекидача како би додатно испунио захтеве простора изгледом трафостанице.

Ормар за увлачење је широк 600 мм и дубок 1000/1200 мм, са независном главном аутобусом на врху, који је изолован из собе уређаја. Ефикасна висина инсталације комора за предње стране је 72е (Е = 25 мм), која је одвојена од задњег кабловског комора, што је пуна употреба инсталационог простора програма прекидача, са компактном структуром и флексибилном конфигурацијом. Кабловска соба на полеђини има врата која је погодна за инсталацију и одржавање. Ширина долазног кабинета одређује се према тренутку оквира долазне јединице. Препоручена ширина је 400/600/800/1000 мм, а дубина ормара је 1000 мм.

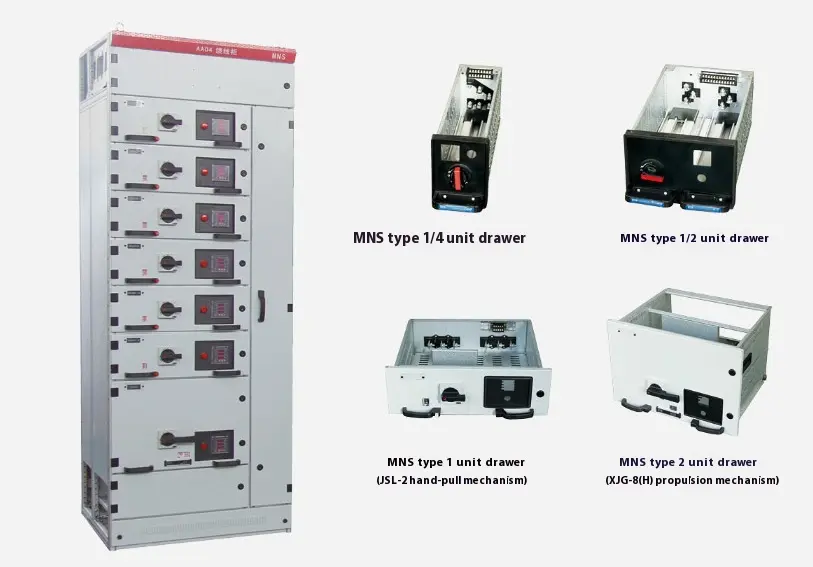

● Врста фиоке

(1) 8е / 4: Склопите 4 фиоке јединице у 8Е СМОСИХ СПОРЕ.

(2) .8Е / 2: Склопите 2 фиокенске јединице у 8Е СМОТИГХТ СПЕС-у.

(3) 8е: Склопите фиоку јединицу у 8Е СМОСИГХТ простору.

(4) 16Е: Склопите јединицу фиоке на висини од 16е (400 мм).

(5) 24е: Склопите фиоку јединицу на висини од 24е (600 мм). Пет врста јединица фиока може се саставити појединачно у кабинету, а такође се може користити за мешовиту склоп. Погледајте табелу испод за максимални број јединица ладица које се могу сместити у кабинету за појединачну скупштину.

◆ Електрична и механичка блокирање фиока

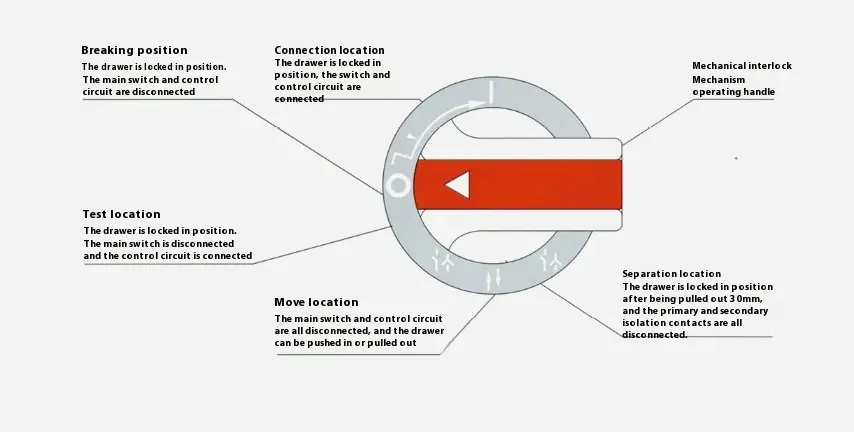

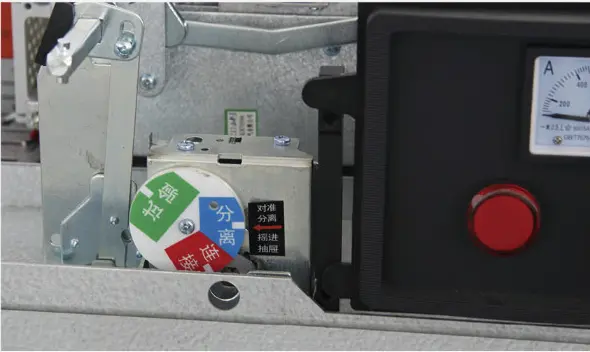

Јединица за ладицу има поуздану механичку станицу за блокирање, која контролише оперативну ручку и има очигледно и тачно затварање, тестирање, цртање и изолационе положаје. Погледајте слику за функцију управљачког механизма. Да би се ојачале мере предострожности, плочице се могу додати након постављања оперативне ручке, а до додавања до три браве, као што је приказано на левој фигури. Након успостављене јединице фиоке, она мора да делује у строгом складу са функцијом рада и позицијом наведеним на слици 4 и на слици 5, у супротном ће се лако оштетити структурални делови, па обратите пажњу када га користите.

◆ 8е / 4 и 8е / 2 управљају функцијом прекидача

◆ 8АЈД 16Е, 24Е управља Функција прекидача

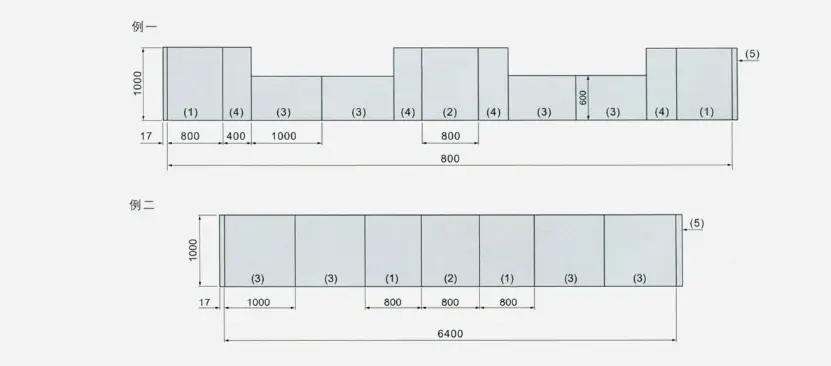

◆ Схематски дијаграм комбинације

● Инсталација, употреба и одржавање

1. Када уређај стигне на одредиште, прво проверите да ли је кутија за паковање завршена. Ако уређај не буде инсталиран одмах, треба га чувати на сувом и чистом месту.

2 Уређај се препоручује да се инсталира од зида или се може уградити на зид. Инсталациони фондациони авион треба да буде раван, а хоризонтална грешка фондационог канала челика је 1/1000, а укупна девијација дужине је 3 мм ..

3. Препоручује се употреба 8,8 и затезача затезања за причвршћивање свих проводљивих делова и препоручени обртни момент затезања приказан је у табели испод:

4. Омотач каблова и одређени број бакарних конектора за секундарни круг који испоручује МЦЦ Сцхем додатна опрема. (Да би се прилагодили хладној пресвлаци пресвлаке бакрених зглобова, више језгре флексибилне жице препоручују се за секундарне каблове).

5. Након повезивања кабла, дно уређаја треба затворити како би се спречиле мале животиње да се пузе у кабинет и изазивају несреће са кратким кругом.

6. Након инсталације или прилагођавања, пре пуштања у рад, потребне су следеће инспекције и тестови:

▶ Проверите да ли је електрична опрема и контролно ожичење уграђено на уређају испуњавају захтеве фабричких цртежа.

▶ Ручни рад различитих прекидача је флексибилан, без абнормалности или заглављења.

▶ Проверите да ли су акције механичког механизма за блокирање и уређаја за међуградске мекости тачне и поуздане, што би требало да испуни системске захтеве.

▶ Проверите да ли изолациони отпор главног круга и контролног круга испуњава наведене захтеве.

▶ Проверите да ли је електрична опрема инсталирана на уређају у добром контакту и испуњава техничке захтеве саме електричне уређаје.

▶ Проверите да ли има било каквих страних материја унутар уређаја и да ли су вијци за монтирање различитих делова лабави.

◆ Упутство за употребу за извлачење МЦЦ-а:

(1) Тек након што је дно фиоке правилно уђе у водич, може ли се гурнути у кабинет, у противном ће се фиока оштетити или се не може извући.

(2) Погледајте слику 4 за симболе и функције на плочи 8Е / 4 и 8е / 2 фиока. Стрелица са ломског положаја "О" у радно место "И" на слици указује да се оперативна ручица прво треба гурнути и затим ротирати из "О" на "И". Када се вратите, нема потребе да га гурнете, само претворите ручицу "И" да "О", и након што је пустио, дршка.

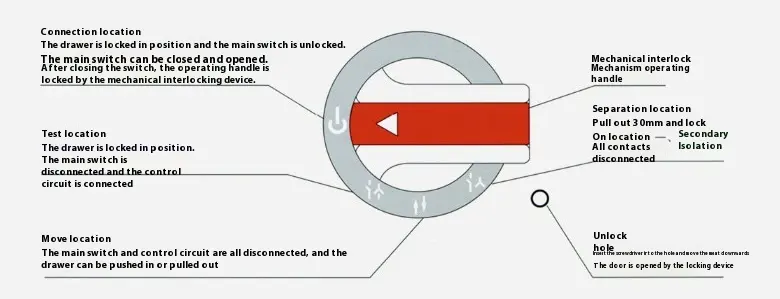

(3) Погледајте слику 5 за симболе и функције на плочи за ладице 8Е-24Е. Када дршка достигне радни положај, механизам ослобађа механичку браву на главном прекидачу, а затим се главни прекидач може затворити и отворити. Међутим, када је главни прекидач затворен, ручка механизма за закључавање блокирања не може се управљати. На вратима се налази мали пластични поклопац у доњем десном углу који задовољава знак, који је механизам откључавања врата. Процес рада је следећи: када је ладица у радном положају, ако желите да отворите врата, прво извуците мали поклопац, а затим убаците одвијач у рупу и померите засун према доле да бисте отворили врата. Обавезно покрити мали пластични поклопац након отварања врата, у супротном ће се уништити оригинални ниво заштите.

● Транспорт и складиштење уређаја

▶ Уређај није дозвољен да преврће и трпи тешке вибрације.

▶ Превозничка угаона плоча треба да се користи приликом подизања уређаја након распакирања, а укључени угао две челичне жице и конопца треба да буде ≤1200. Ако се користи виљушкар, ваљак или гужвар, није дозвољено да се спроведе директно на ундерфраме уређаја.

▶ Када је уређај инсталиран на месту, ако желите да померите положај на малој удаљености, можете га проћи у четири угла шасије.

▶ Електрични производи и делови нису дозвољени да се раставе на вољи у уређају.

▶ Киша треба спречити да се мокри, а температура околине треба да буде у складу са одговарајућим одредбама овог узорка.

● Потпуност производа

У прилогу је МНС типа ниског расподјела навода напона у прилогу паковања, сертификат о производу, упутство за употребу производа и потребним цртежима и кључ за врата и резервни делови који се пружају у складу са пратећом списком.
