Свитцх Гетлинг Греат-Оут Ектен

● Карактеристике производа

Овај прекидач извлачења ниског напона има предности високог прекршаја, добре динамичне и топлотне стабилности, напредне и разумне структуре, серије, снажне свестраности, произвољне комбинације различитих јединица шеме, више кругова садржаних у једном склопу преноса, дипломирајућим нивоима, уштеда подне и поузданости и тако даље. Овај производ је у складу са ИЕЦ439 НЕМАИЦС2-322 стандардом, а такође је у складу са ГБ7251-87 "Национални стандард" Национални стандард и ЗБК36001-89 "Професионални стандард" Професионални стандард

● Главни технички параметри

● Функција архитектонског значаја

Основни оквир преклопног оквира ниског напона, састављена је структура. Сви структурни делови оквира за преклопни оквир повезани су једни са другима вијцима како би формирали основни оквир. Затим, по потреби, врата, преграде, преграде, фиоке, носачи за монтажу, аутобуске шипке и електричне компоненте се додају да би се саставили комплетан прекидач. Ова ЛВ склопка има следеће карактеристике:

▶ 1. Оквир је направљен од профилисаног челика, позициониран је тродимензионалном углотном плочом и причвршћен без структуре заваривања, избегавајући тако деформацију и стрес заваривања и побољшање тачности инсталације.

▶ 2. Уградне рупе оквира и делова промене у складу са модулом Е = 20 мм.

▶ 3. Унутрашњи структурни делови су поцинчани. Након киселих и фосфата, екстеријер је прскано електростатичким епоксидним прахом. 4. У Повер Центеру (ПЦ) Долазни прекидач, врх је хоризонтално аутобусно подручје, а доњи део хоризонталног аутобуског подручја је соба прекидача. Прекидачи круга могу бити опремљени домаћим ДВ15Ц, МЕ и другим серијама, а такође се могу опремити разним прекидачима које производе стране електричне компаније према потребама корисника, као што су ФРизводи ФРиЗИЈЕ Ф сериес и интелигентни прекидачи. Генерално, ПЦ јединица има главни круг (укључујући аутобуску спојку) са преокренутим редовима. Када је називна струја 630А-1600А, заузима преклопницу са укупном величином од 800 × 1000 × 2200 (ширина к дубине к висине). Главни круг без промета заузима преклопницу са спољном димензијом од 800 × 800 × 2000 (ширина, дубине и висине). Када је називна струја између 1600А-3150а, она заузима преклопницу са укупном величином од 1000 × 1000 × 2200 (ширина Кс дубине к висине). Нема главне склопке која се превртала. Када је називна струја 1600А-3150А, заузима прекидач са спољном димензијом од 1000 × 1000 × 220 (ширина × дубине × висине). Главни круг без промета заузима преклопницу са спољном димензијом од 1000 × 800 × 2200 (ширина Кс висине) висине).

▶ 4. Структура електроенергетског центра (ПЦ) Уређај у хранилици је слична оној долазној склопљиви. Када је струја храњења 630А-1600А, преклопка 1000 × 1000 × 2200 (ширина × дубине × висина) може бити опремљена са две петље, које су распоређене горе-доле.

▶ 5. Свитцхгеар Цонтрол Центер (МЦЦ) има две врсте: зидне преклопне преклопке и не-зидне преклопне плоче, чији је врх хоризонталног аутобуског подручја и подручје функционалне јединице за фиоку функционалну површину са хоризонталним аутобусом, чија је ширина површине 600 мм, а висина функционалне јединице у функционалној јединици је 1840 мм. Када је тијело за искључивање на зиду, леви део склопке је функционалне површине јединице, а десни део има кабловску излазну утичницу од 200 мм. Укупне димензије склопке су 800/500/2200 (ширина / дубина / висина). Када се прекидач постави подаље од зида, ширина склопке је 600 мм, а кабловска отвор је на задњој страни склопке. Укупне димензије склопке су 600 × 800 (1000) × 2200 (ширина Кс дубине Кс Висина). Постоје две врсте дубина склопке: 800 и 1000. Предлажемо да корисници бирају склопку граду са дубином од 1000 да буду у складу са дубином прекидача рачунара. Када се фиока извуче из прекидача, жив део у склопљеној личности није изложен, који је безбедан и поуздан.

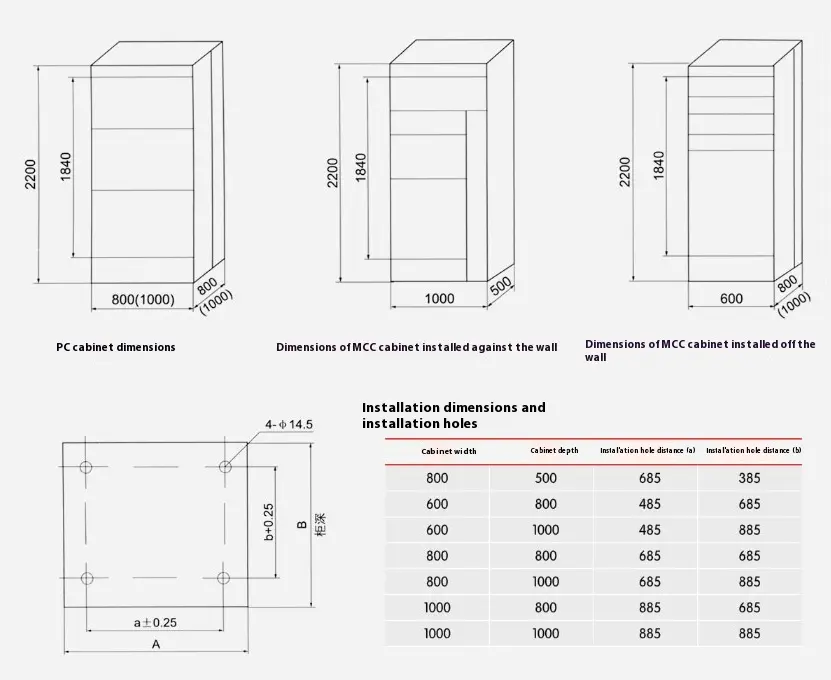

● ЛВ склопљене укупне димензије, димензије инсталације

● Схематски дијаграм Фондације за уклањање ниског напона

● Опрез

▶ Приликом инсталирања овог производа, хоризонтална линија између нисконапонских склопљених уређаја треба да буде чврсто и поуздано повезана.

▶ Врата овог производа имају функцију блокирања са главним прекидачем, односно да се врата могу отворити само под условом неуспеха напајања. Друга страна овог производа је плоча за заптивање вијака, која нема функцију закључавања са главним прекидачем. Због тога, искључите напајање када растављате бочну плочу овог производа за одржавање.

▶ Не-професионалци не би требали отворити преклопницу за одржавање.
