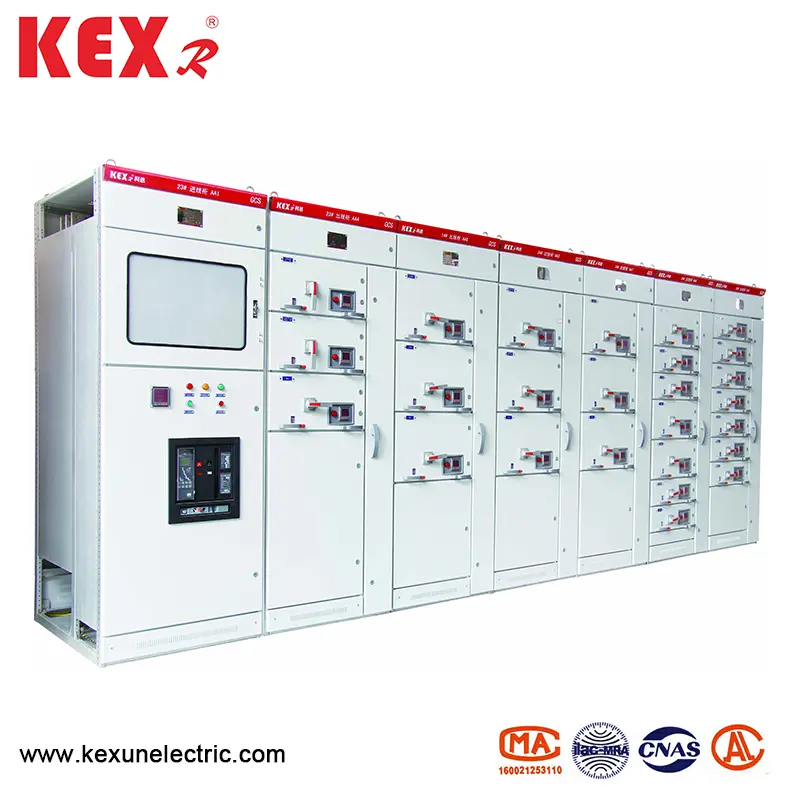

Комплетан сет ниског напона

● Модел значи

● Основни параметри

● Главна структура

▶ Главни оквир ГЦС типа Потпуни сет ниског напона Доноси 8МФ тип Опен Опен Стеел, а две стране одјељка Челици имају инсталационе рупе са модулом од 20 мм и 100 мм и ①9,2 мм, тако да је унутрашња инсталација флексибилна и погодна.

▶ Главни оквир је дизајниран у две монтажне форме, наиме, потпуно окупљена структура и делимично заварена структура (бочни оквир и крижање) да би их корисници одабрали.

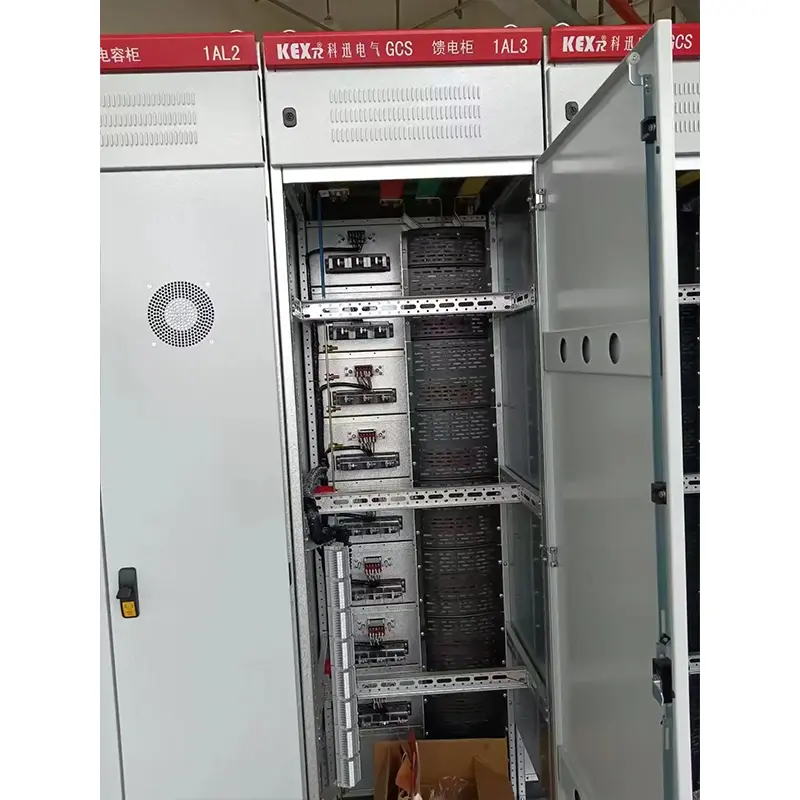

▶ Свака функционална соба уређаја је изолована једни од других, а његови претинци су подељени у функционалну јединичну собу, аутобуску собу и кабловску собу. Функције сваке коморе су релативно независне.

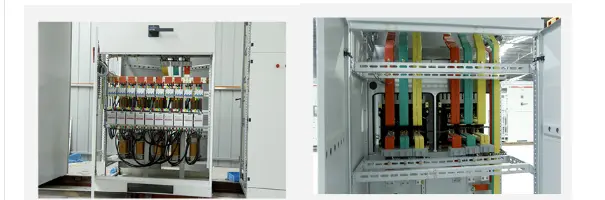

▶ Хоризонтални главни аутобус је распоређен хоризонтално иза кабинета, а то је основна мера за читање главног круга уређаја има високу снагу кратког споја.

▶ Дизајн кабловског простора чини га врло згодном за каблове да се повећају горе-доле.

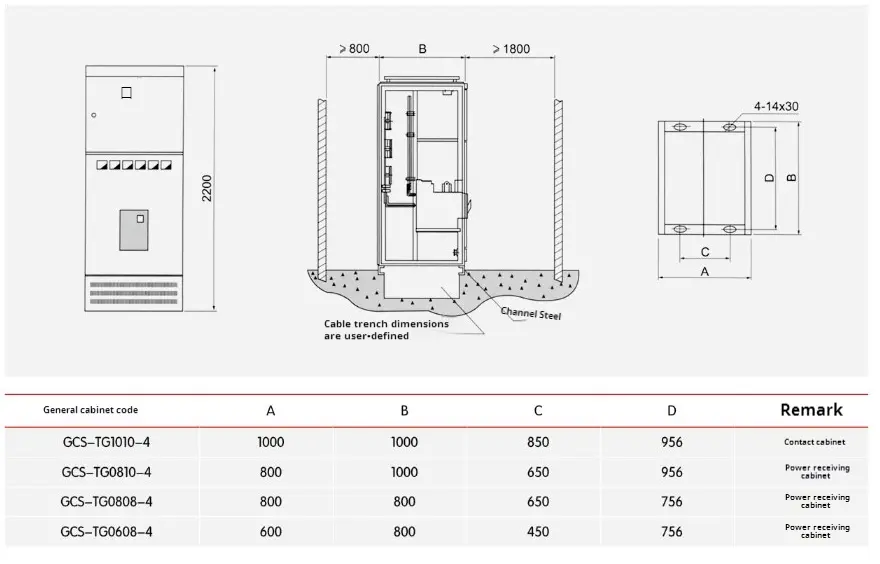

▶ Серија величине Генералног ормара уређаја (погледајте табелу испод):

● Инсталација и употреба ГЦС типа Комплетни сет ниског напона

◆ Након што производи стигну на место пријема, прво би требало да провере да ли је паковање нетакнуто. Ако се пронађу проблеми, они би требали одмах да обавести одговарајуће одељења уговора како би се баве пословним евиденцијама, анализирају разлоге заједно, праве визе и баве се последицама. За производе који се не постављају одмах, треба их сместити на одговарајуће место и правилно чувати у складу са нормалним условима употребе и захтевима привремених прописа о складишту електричне опреме. 1. Производ се поставља у складу са шематским дијаграмом инсталације (види приложену слику). Фондациони канал челични и вијци када усваја методу причвршћивања вијака обезбеђује корисник. Када је главни аутобус повезан, ако је површина неуједначена због транспорта, складиштења и других разлога, то би требало да се изравна пре повезивања и причвршћивања.

◆ Када се уређаји поставе одвојено или у ступцима, њихова вертикалност, неравнина површине ормара и одступање празнина између ормара испуњава захтеве у доњој табели.

◆ Инспекција и инспекција Након што ГЦС типа ниског напона комплетан сет

Инсталација и пре пуштања у рад

(1) Проверите да ли су горња боја или други покривени материјали (као што је пластично прскање) ормара, а да ли је ормар сув и чист.

(2) Да ли је оперативни механизам електричних компоненти флексибилан, а не би требало бити заглављене или прекомерне радне снаге.

(3) Да ли је искључивање главних и помоћних контаката главних електричних уређаја поуздан и тачан.

(4) Ладица или механизам прикључка треба да буде флексибилан и светло, без заглављења и судара.

(5) Средишње линије покретних и статичких контаката фиоке или структуре принос треба да буду доследни, а контакти би требали бити у блиском контакту. Дубина уградње главних и помоћних контаката треба да испуни услове. Механичко закључавање или електрично: Акција одговора је тачна, а закључавање или ослобађање треба да буду поуздано.

(6) фиоке исте величине морају бити заменљиви повољно без заглављења и судара.

(7) Уземљење контакта између фиоке и кабинета треба да буде у блиском контакту. Када се фиока гурне, утешени контакт фиоке је контактиран пре главног контакта и када се извуче, контакт за уземљење је искључен након главног контакта.

(8) Калибрација инструмента, однос трансформације и поларитет трансформатора су тачни.

(9) Основна спецификација осигурача треба да испуни захтеве инжењерског дизајна.

(10) Рејтинг и постављање заштите морају бити тачне и поуздане.

(11) Користите 1000В мегохмметер да мерите вредност отпорности изолације не мање од 1МΩ.

(12) Веза сваког аутобуса је добра, а уградња изолационих носача, инсталационих делова и осталих додатака је чврст и поуздан.

◆ Користите мере предострожности ГЦС типа ниског напона комплетног комплета

▶ Уређај је комплетан сет ниског напона који није инсталиран на зид, којим се управља са предње стране и одржава се на обе стране. Само квалификовани професионалци могу да уђу или отвори канал за одржавање и врата ормара за рад, инспекцију и одржавање.

▶ Прекидачи за ваздух и обликовани прекидачи се одвајају и затворени су и посебно након одвајања кратког споја и затварања, што ће проузроковати локалне контакте сагоревања и производити карбонске супстанце, које ће повећати отпорност на контакт. Због тога их треба одржавати и ремонтовати у упутству за употребу круга прекидача.

▶ Након инсталације и одржавања, изолација између претина и функционалних јединица мора се строго провјерити да би се осигурало добро функционално одвајање уређаја и спречити грешку од проширења.

● Пакет производа

Произвођач ће пружити следеће документе и додатке приликом испоруке:

▶ Листа уређаја

▶ Цертификат о производу

▶ Упутство за употребу

▶ Извештај о фабричкој тестирању

▶ Релевантни електрични цртежи

▶ Тастери за врата ормара, радне ручке и резервни делови наведени у уговору.

▶ Упутство за инсталацију главних компоненти

● Упутство за наручивање

Налог уговор о ГЦС типу Потпуни сет ниског напона садржи следеће садржаје:

▶ Потпуни модел производа укључује број главног програма управљања и број система помоћног круга.

▶ Главни комбинирани секвенцијски секвенцијски секвенциони систем

▶ Електрични шематски дијаграм помоћног круга

▶ Списак компоненти у кабинету

▶ Подешавање параметара као што су напон, струја и време у кругу.

▶ Остали специјални столови нису у складу са нормалном коришћењем производа.
